Zugfeder RZ-162U-29X Edelstahl Ø 3 x 24 x 94 mm / 270°

Staffelpreise - Zugfeder RZ-162U-29X

Bestellmenge Einzelpreis [EUR]
1 7,3900 EUR
2 4,6600 EUR
3 3,7300 EUR
7 3,1800 EUR
17 3,1800 EUR
37 3,1800 EUR
75 3,1800 EUR
125 3,1800 EUR
175 3,1800 EUR
250 3,1800 EUR
350 3,1800 EUR
450 3,1800 EUR

Zugfeder Kaufen

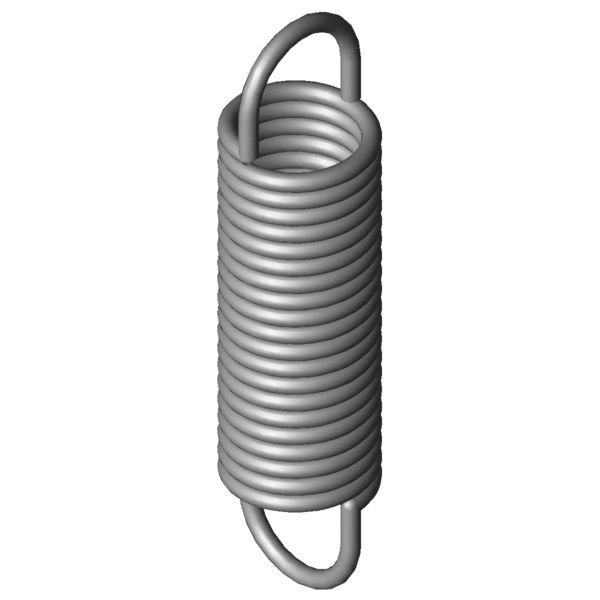

Produktbild Zugfeder RZ-162U-29X
Produktbild Zugfeder RZ-162U-29X
Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-162U-29X

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 3 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 24 mm Äußerer Windungsdurchmesser
Dh 28,9 mm Kleinster Hülsendurchmesser
L0 94 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 65,25 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 166,1 mm Größte Länge bei statischer Belastung
sn 72,1 mm Größter Federweg bei statischer Belastung
Fn 287,9 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 14,38 mm Abstand der Öseninnkante vom Federkörper
R 3,688 N/mm Federrate
F0 22 N Innere Vorspannkraft
Fntol 19,7 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,5 mm (+/-) Toleranz für ungespannte Länge
Detol 0,35 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 25 Grad Toleranz Ösenstellung
Gewicht 82,9665 g Gewicht des Artikels
Preisgruppe ###ZP - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-162U-29X Edelstahl Ø 3 x 24 x 94 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-162U-29X Edelstahl Ø 3 x 24 x 94 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-162U-29X Edelstahl Ø 3 x 24 x 94 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-162U-29X Edelstahl Ø 3 x 24 x 94 mm / 270°

Kraft-Weg-Berechnung Zugfeder RZ-162U-29X

Anfrageformular Zugfeder RZ-162U-29X Edelstahl Ø 3 x 24 x 94 mm / 270°

Anfrageformular Zugfeder RZ-162U-29X

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-162U-29X Edelstahl Ø 3 x 24 x 94 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-162U-29X 1.4310 3 24 94 287,9 166,1 72,1 3,688 100,0 | 100,0 | 100,0 | 100,0
Z-162U-29X EN 10270-1 3 24 94 348,5 168,8 74,8 4,29 91,7 | 100,0 | 89,5 | 85,7
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-130JX 20 100 0,383 1.4310 84,95 307,25 207,25 40,5 | 79,1 | 32,1 | 10,3
RZ-136X 22 110 0,44 1.4310 103,4 328,75 218,75 42,5 | 81,3 | 34,4 | 11,8
RZ-132X 27 78,8 0,454 1.4310 84,86 253,74 174,94 42,4 | 79,8 | 35,3 | 12,1
RZ-147JX 24 122 0,498 1.4310 123,7 354,87 232,87 44,6 | 83,5 | 37,0 | 13,3
RZ-147HX 24 88,6 0,799 1.4310 123,7 233,49 144,89 52,3 | 89,2 | 46,4 | 21,4
RZ-137AX 18,6 95 0,881 1.4310 121,3 223 128 51,3 | 81,0 | 49,2 | 23,7
RZ-152X 27,5 101 0,884 1.4310 153,7 262,55 161,55 53,6 | 87,9 | 49,0 | 23,8
RZ-147GX 24 68,8 1,256 1.4310 123,7 161,07 92,27 58,8 | 82,2 | 60,6 | 33,6
RZ-147K-01X 20 90,9 1,264 1.4310 147,2 198,09 107,19 59,3 | 84,5 | 59,2 | 34,4
RZ-155X 22,5 93 1,726 1.4310 186,1 192,72 99,72 69,1 | 92,0 | 68,5 | 46,7
RZ-162K-21X 25 104 1,986 1.4310 229,9 211,1 107,1 73,5 | 93,2 | 73,6 | 53,8
RZ-156HX 20 91 2,477 1.4310 207,8 168,46 77,46 79,2 | 87,8 | 82,6 | 67,2
RZ-156GX 20 86 2,685 1.4310 207,8 157,45 71,45 81,5 | 86,1 | 85,6 | 72,8
RZ-162U-30X 24 115 2,758 1.4310 287,9 211,43 96,43 85,4 | 93,9 | 87,4 | 74,8
RZ-162U-29X 24 94 3,688 1.4310 287,9 166,1 72,1 100,0 | 100,0 | 100,0 | 100,0
RZ-162NX 20 95,8 4,271 1.4310 282,9 156,91 61,11 89,8 | 91,6 | 91,5 | 86,3
RZ-173X 23,2 110 4,634 1.4310 356,7 181,74 71,74 87,5 | 92,0 | 90,1 | 80,3
RZ-162U-28X 24 69 6,002 1.4310 287,9 113,3 44,3 77,8 | 91,1 | 80,7 | 61,4
RZ-176X 19,2 103 9,051 1.4310 422,9 145,71 42,71 64,1 | 88,3 | 63,7 | 40,3
RZ-177MX 25 89,7 9,521 1.4310 463,3 135,28 45,58 64,5 | 91,6 | 62,7 | 39,3
RZ-194X 29 93,6 10,426 1.4310 542,5 142,27 48,67 60,6 | 85,8 | 60,3 | 35,8
RZ-202AX 24 113,5 13,494 1.4310 643,3 157,1 43,6 55,2 | 85,9 | 52,6 | 27,1
RZ-202X 24 85,6 20,364 1.4310 643,3 114,49 28,89 49,7 | 88,7 | 42,4 | 17,9
Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202085; Zugfeder RZ-162U-29X

Ursprungsland: DE, German; Zugfeder RZ-162U-29X
