Zugfeder RZ-177GX Edelstahl Ø 3,6 x 40 x 114 mm / 270°

Staffelpreise - Zugfeder RZ-177GX

Bestellmenge	Einzelpreis [EUR]
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	4,0000 EUR
37	4,0000 EUR
75	4,0000 EUR
125	4,0000 EUR
175	4,0000 EUR
250	4,0000 EUR
350	4,0000 EUR

Zugfeder Kaufen

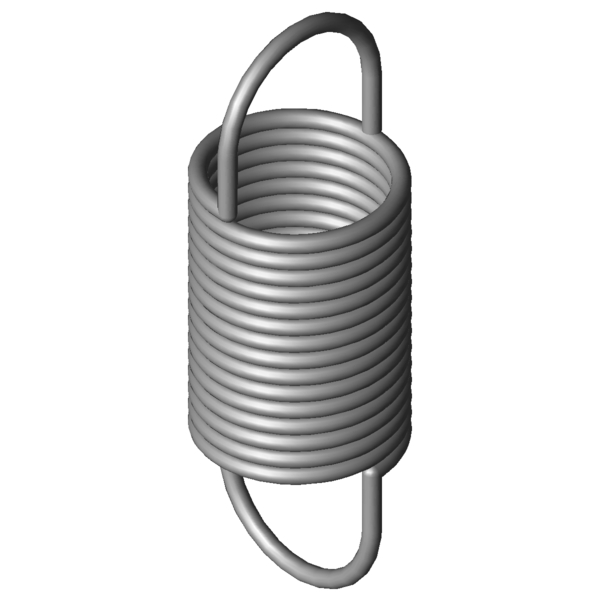

Produktbild Zugfeder RZ-177GX

Menge:Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-177GX

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Ösenform	1/1 deutsche	-	Ösenform
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2		mm	Strecke der Feder gespannt
Ösenstellung	270	°	Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d	3,6	mm	Drahtdurchmesser
D		mm	Mittlerer Windungsdurchmesser
De	40	mm	Äußerer Windungsdurchmesser
Dh	46	mm	Kleinster Hülsendurchmesser
L0	114	mm	Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk	60,3	mm	Länge des unbelasteten Federkörpers mit Vorspannung
Ln	259,99	mm	Größte Länge bei statischer Belastung
sn	145,99	mm	Größter Federweg bei statischer Belastung
Fn	298	N	Höchstkraft bei statischer Belastung
n		Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Windungen
Lh	26,85	mm	Abstand der Öseninnkante vom Federkörper
R	1,935	N/mm	Federrate
F0	15,6	N	Innere Vorspannkraft
Fntol	19,58	N	(+/-) Toleranz bei statischer Höchstkraft
L0tol	2,4	mm	(+/-) Toleranz für ungespannte Länge
Detol	0,6	mm	(+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol	26	Grad	Toleranz Ösenstellung
Gewicht	161,0656	g	Gewicht des Artikels
Preisgruppe	###AF	-	Preisgruppe für diesen Artikel

Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-177GX Edelstahl Ø 3,6 x 40 x 114 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-177GX Edelstahl Ø 3,6 x 40 x 114 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-177GX Edelstahl Ø 3,6 x 40 x 114 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-177GX Edelstahl Ø 3,6 x 40 x 114 mm / 270°

Kraft-Weg-Berechnung Zugfeder RZ-177GX

Anfrageformular Zugfeder RZ-177GX Edelstahl Ø 3,6 x 40 x 114 mm / 270°

Anfrageformular Zugfeder RZ-177GX

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-177GX Edelstahl Ø 3,6 x 40 x 114 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
RZ-149X	34,5	112	0,421	1.4310	123,5	386,41	274,41	51,3 \| 84,6 \| 47,3 \| 22,0
RZ-162E-12X	38	126	0,498	1.4310	158	429,5	303,5	54,6 \| 87,8 \| 50,6 \| 25,5
RZ-162U-01X	40	140	0,504	1.4310	176,9	472,71	332,71	55,3 \| 88,3 \| 51,6 \| 26,0
RZ-164X	43,2	142	0,579	1.4310	197,7	467,01	325,01	57,6 \| 87,3 \| 55,6 \| 29,8
RZ-162E-11X	38	100,5	0,783	1.4310	158	293,6	193,1	63,8 \| 87,0 \| 64,3 \| 40,1
RZ-162U-10X	40	101	0,949	1.4310	176,9	277,8	176,8	70,2 \| 90,6 \| 71,0 \| 49,0
RZ-162U-20X	32	128	1,047	1.4310	219,4	321,86	193,86	71,3 \| 84,1 \| 74,5 \| 55,4
RZ-162HX	30	112	1,08	1.4310	193,3	278,12	166,12	72,4 \| 83,7 \| 76,4 \| 57,0
RZ-167X	35,2	129	1,131	1.4310	240,9	328,74	199,74	74,8 \| 88,4 \| 77,0 \| 59,1
RZ-163X	43,2	100	1,22	1.4310	197,7	254,3	154,3	77,7 \| 89,7 \| 80,5 \| 62,8
RZ-177HX	40	146	1,231	1.4310	298	375,41	229,41	79,4 \| 92,7 \| 81,8 \| 63,6
RZ-162E-10X	38	83,5	1,265	1.4310	158	203,1	119,6	71,4 \| 82,0 \| 67,5 \| 64,7
RZ-162U-19X	32	108	1,4	1.4310	219,4	252,9	144,9	82,2 \| 86,0 \| 86,4 \| 74,2
RZ-178AX	44	145	1,687	1.4310	366,5	350,7	205,7	83,3 \| 86,5 \| 76,1 \| 87,3
RZ-177GX	40	114	1,935	1.4310	298	259,99	145,99	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-166AX	35,2	90,8	2,196	1.4310	240,9	193,7	102,9	82,8 \| 85,5 \| 75,7 \| 87,2
RZ-170X	28,2	118	2,373	1.4310	297,5	235,48	117,48	85,4 \| 85,3 \| 90,2 \| 80,6
RZ-166X	35,2	87,6	2,383	1.4310	240,9	182,43	94,83	79,3 \| 84,6 \| 72,9 \| 80,4
RZ-178X	44	117	2,545	1.4310	366,5	253,3	136,3	85,3 \| 92,8 \| 87,3 \| 75,9
RZ-162U-30X	24	115	2,758	1.4310	287,9	211,43	96,43	76,8 \| 80,8 \| 81,3 \| 68,4
RZ-177K-11X	32	118	3,092	1.4310	368,5	228,1	110,1	77,1 \| 92,2 \| 78,1 \| 61,0
RZ-177FX	40	92,1	3,125	1.4310	298	182,47	90,37	78,8 \| 93,6 \| 81,0 \| 61,9
RZ-186AX	36	132	3,294	1.4310	443,6	258,3	126,3	74,6 \| 88,8 \| 76,8 \| 58,1
RZ-186X	36	104	4,972	1.4310	443,6	187,71	83,71	63,7 \| 90,4 \| 62,3 \| 38,5
RZ-177K-10X	32	89	5,032	1.4310	368,5	156,6	67,6	62,4 \| 86,0 \| 63,6 \| 37,4
RZ-194AX	29	121	6,909	1.4310	542,5	194,4	73,4	55,3 \| 85,6 \| 52,6 \| 27,6
RZ-202AX	24	113,5	13,494	1.4310	643,3	157,1	43,6	45,0 \| 83,2 \| 38,1 \| 13,8

Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202085; Zugfeder RZ-177GX

Ursprungsland: DE, German; Zugfeder RZ-177GX
