Zugfeder RZ-177K-02X Edelstahl Ø 3,6 x 32 x 179 mm / 270°

Staffelpreise - Zugfeder RZ-177K-02X

Bestellmenge Einzelpreis [EUR]
1 13,5300 EUR
2 10,7800 EUR
3 6,2300 EUR
7 4,2800 EUR
17 4,2800 EUR
37 4,2800 EUR
75 4,2800 EUR
125 4,2800 EUR
175 4,2800 EUR
250 4,2800 EUR
350 4,2800 EUR

Zugfeder Kaufen

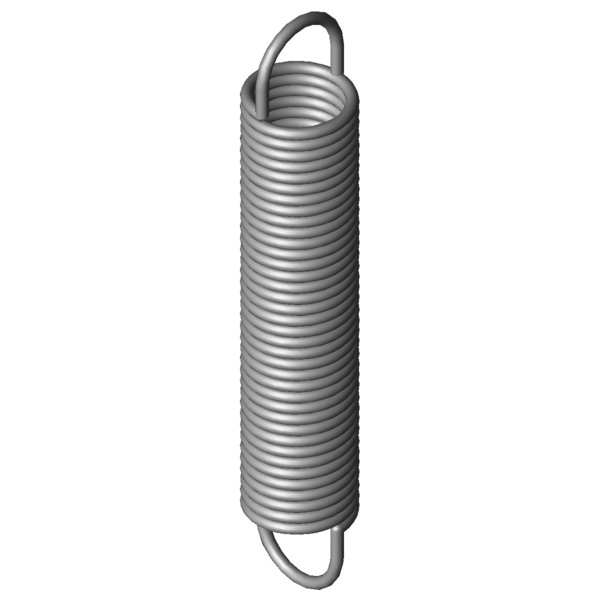

Produktbild Zugfeder RZ-177K-02X
Produktbild Zugfeder RZ-177K-02X
Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-177K-02X

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 3,6 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 32 mm Äußerer Windungsdurchmesser
Dh 37,8 mm Kleinster Hülsendurchmesser
L0 179 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 139,5 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 379,26 mm Größte Länge bei statischer Belastung
sn 200,26 mm Größter Federweg bei statischer Belastung
Fn 368,5 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 19,75 mm Abstand der Öseninnkante vom Federkörper
R 1,7 N/mm Federrate
F0 28,2 N Innere Vorspannkraft
Fntol 21,44 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 2,5 mm (+/-) Toleranz für ungespannte Länge
Detol 0,4 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 35 Grad Toleranz Ösenstellung
Gewicht 283,6474 g Gewicht des Artikels
Preisgruppe ###AG - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-177K-02X Edelstahl Ø 3,6 x 32 x 179 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-177K-02X Edelstahl Ø 3,6 x 32 x 179 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-177K-02X Edelstahl Ø 3,6 x 32 x 179 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-177K-02X Edelstahl Ø 3,6 x 32 x 179 mm / 270°

Kraft-Weg-Berechnung Zugfeder RZ-177K-02X

Anfrageformular Zugfeder RZ-177K-02X Edelstahl Ø 3,6 x 32 x 179 mm / 270°

Anfrageformular Zugfeder RZ-177K-02X

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-177K-02X Edelstahl Ø 3,6 x 32 x 179 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-177K-02X 1.4310 3,6 32 179 368,5 379,26 200,26 1,7 100,0 | 100,0 | 100,0 | 100,0
Z-177K-02X EN 10270-1 3,6 32 179 441,6 384,33 205,33 1,979 92,0 | 100,0 | 90,5 | 85,6
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-162U-25X 32 230 0,471 1.4310 219,4 661,38 431,38 55,9 | 87,1 | 53,0 | 27,6
RZ-162U-24X 32 206 0,541 1.4310 219,4 581,49 375,49 59,4 | 90,1 | 56,4 | 31,8
RZ-168AX 35,2 199 0,599 1.4310 240,9 576,3 377,3 61,3 | 89,9 | 59,2 | 34,7
RZ-162U-23X 32 185 0,622 1.4310 219,4 511,59 326,59 63,4 | 93,4 | 60,4 | 36,5
RZ-162JX 30 154 0,672 1.4310 193,3 420,8 266,8 63,0 | 85,9 | 63,8 | 39,4
RZ-168X 35,2 177 0,704 1.4310 240,9 497,8 320,8 65,9 | 92,9 | 63,9 | 40,8
RZ-162U-22X 32 167 0,713 1.4310 219,4 451,68 284,68 66,3 | 92,2 | 64,9 | 41,9
RZ-162U-21X 32 146 0,861 1.4310 219,4 381,77 235,77 70,4 | 88,3 | 72,2 | 50,6
RZ-162K-02X 25 171 1,008 1.4310 229,9 381,9 210,9 68,4 | 88,3 | 69,2 | 47,6
RZ-162U-20X 32 128 1,047 1.4310 219,4 321,86 193,86 74,9 | 84,9 | 78,2 | 61,5
RZ-177K-04X 32 230 1,24 1.4310 368,5 504,52 274,52 84,0 | 92,6 | 86,5 | 72,9
RZ-171AX 28,2 188 1,256 1.4310 297,5 409,9 221,9 83,0 | 90,7 | 85,5 | 72,9
RZ-177K-03X 32 205 1,434 1.4310 368,5 442,39 237,39 90,8 | 95,8 | 92,2 | 84,4
RZ-171X 28,2 166 1,477 1.4310 297,5 354,67 188,67 87,7 | 89,9 | 87,5 | 85,7
RZ-177K-02X 32 179 1,7 1.4310 368,5 379,26 200,26 100,0 | 100,0 | 100,0 | 100,0
RZ-177K-01X 32 154 2,086 1.4310 368,5 317,12 163,12 89,2 | 95,3 | 90,7 | 81,5
RZ-174AX 23,2 180 2,453 1.4310 356,7 315,5 135,5 92,3 | 96,4 | 93,5 | 87,0
RZ-187X 36 160 2,463 1.4310 443,6 328,94 168,94 81,1 | 89,4 | 83,7 | 70,1
RZ-196X 29 201 3,518 1.4310 542,5 345,23 144,23 69,6 | 89,9 | 70,0 | 48,9
RZ-177OX 25 176 3,773 1.4310 463,3 291,03 115,03 74,0 | 89,6 | 75,4 | 56,8
RZ-195X 29 149 5,166 1.4310 542,5 247,22 98,22 59,9 | 88,0 | 58,5 | 33,3
Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202085; Zugfeder RZ-177K-02X

Ursprungsland: DE, German; Zugfeder RZ-177K-02X
