Zugfeder Z-060CI Federstahl Ø 0,63 x 5,6 x 46,7 mm / 180°

Staffelpreise - Zugfeder Z-060CI

Bestellmenge Einzelpreis [EUR]
1 6,0900 EUR
2 3,8400 EUR
3 2,2300 EUR
7 1,8600 EUR
17 0,9400 EUR
37 0,5800 EUR
75 0,4000 EUR
125 0,3775 EUR
175 0,3713 EUR
250 0,3676 EUR
350 0,3582 EUR
450 0,3516 EUR

Zugfeder Kaufen

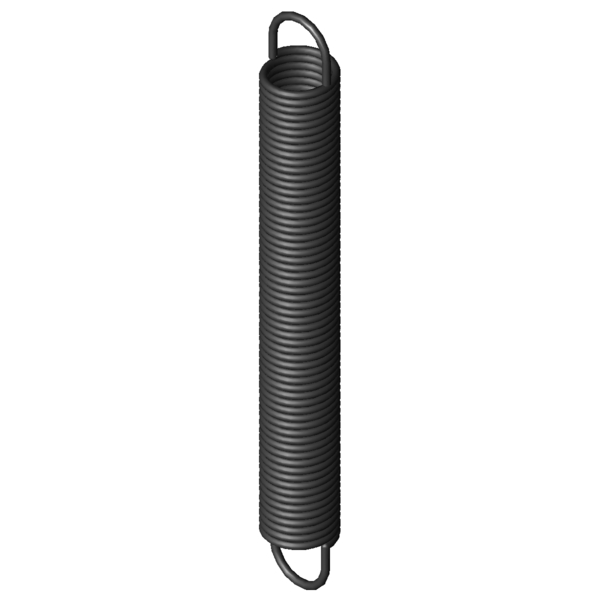

Produktbild Zugfeder Z-060CI
Produktbild Zugfeder Z-060CI
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-060CI

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 0,63 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 5,6 mm Äußerer Windungsdurchmesser
Dh 6,8 mm Kleinster Hülsendurchmesser
L0 46,7 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 39,38 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 126,35 mm Größte Länge bei statischer Belastung
sn 79,65 mm Größter Federweg bei statischer Belastung
Fn 18,3 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 3,66 mm Abstand der Öseninnkante vom Federkörper
R 0,213 N/mm Federrate
F0 1,371 N Innere Vorspannkraft
Fntol 1,03 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,1 mm (+/-) Toleranz für ungespannte Länge
Detol 0,2 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 45 Grad Toleranz Ösenstellung
Gewicht 2,43 g Gewicht des Artikels
Preisgruppe ZE - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-060CI Federstahl Ø 0,63 x 5,6 x 46,7 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-060CI Federstahl Ø 0,63 x 5,6 x 46,7 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-060CI Federstahl Ø 0,63 x 5,6 x 46,7 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-060CI Federstahl Ø 0,63 x 5,6 x 46,7 mm / 180°

Kraft-Weg-Berechnung Zugfeder Z-060CI

Anfrageformular Zugfeder Z-060CI Federstahl Ø 0,63 x 5,6 x 46,7 mm / 180°

Anfrageformular Zugfeder Z-060CI

Ähnliche Zugfedern im Umfeld der Zugfeder Z-060CI Federstahl Ø 0,63 x 5,6 x 46,7 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-060CI EN 10270-1 0,63 5,6 46,7 18,3 126,35 79,65 0,213 100,0 | 100,0 | 100,0 | 100,0
RZ-060CI 1.4310 0,63 5,6 46,7 14,87 122,06 75,36 0,183 91,3 | 100,0 | 87,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-006KI 5 51,2 0,002 EN 10270-1 1,461 723,3 672,1 28,1 | 73,4 | 9,9 | 0,9
Z-042EI 5,5 46,7 0,066 EN 10270-1 9,651 183,55 136,85 59,6 | 92,5 | 55,5 | 30,7
Z-042DI 5,5 42,7 0,073 EN 10270-1 9,651 165,42 122,72 60,9 | 89,7 | 58,8 | 34,2
Z-042MI 5 50,4 0,081 EN 10270-1 10,58 171,78 121,38 62,3 | 87,1 | 61,7 | 37,9
Z-042CI 5,5 38,7 0,083 EN 10270-1 9,651 147,29 108,59 62,8 | 86,8 | 63,0 | 38,7
Z-051KI 6 41,4 0,097 EN 10270-1 11,66 152,77 111,37 67,6 | 89,8 | 67,6 | 45,6
Z-045EI 4,5 45,1 0,128 EN 10270-1 11,69 129,28 84,18 75,0 | 85,4 | 79,2 | 60,4
Z-057E-12I 6 50 0,158 EN 10270-1 17,15 149,96 99,96 85,7 | 95,6 | 86,7 | 74,7
Z-057FI 6,3 40,8 0,174 EN 10270-1 16,37 127,92 87,12 88,1 | 92,1 | 90,4 | 81,8
Z-060DI 5,6 53,7 0,18 EN 10270-1 18,3 147,6 93,9 91,0 | 95,7 | 92,4 | 84,8
Z-057E-11I 6 40 0,209 EN 10270-1 17,15 115,54 75,54 95,4 | 93,0 | 94,3 | 98,8
Z-060CI 5,6 46,7 0,213 EN 10270-1 18,3 126,35 79,65 100,0 | 100,0 | 100,0 | 100,0
Z-060BI 5,6 41,6 0,244 EN 10270-1 18,3 110,89 69,29 92,3 | 96,4 | 93,5 | 87,0
Z-060E-05I 5 50 0,281 EN 10270-1 20,35 116,89 66,89 85,6 | 94,2 | 87,0 | 75,5
Z-060AI 5,6 37,2 0,281 EN 10270-1 18,3 97,42 60,22 85,5 | 93,2 | 87,8 | 75,6
Z-060E-04I 5 40 0,366 EN 10270-1 20,35 91,27 51,27 75,6 | 91,6 | 77,1 | 57,9
Z-063CI 4,6 45,1 0,417 EN 10270-1 21,98 93,55 48,45 71,9 | 92,9 | 72,0 | 50,6
Z-075GI 6,4 49,2 0,471 EN 10270-1 31,46 109,95 60,75 66,2 | 87,1 | 67,2 | 44,4
Z-066UI 5 48,5 0,517 EN 10270-1 27,3 95,95 47,45 65,0 | 91,9 | 63,3 | 39,9
Z-075NI 6 50 0,565 EN 10270-1 33,4 103,58 53,58 62,1 | 88,5 | 61,0 | 36,9
Z-078BI 5,8 50,7 0,624 EN 10270-1 34,46 100,76 50,06 60,2 | 89,1 | 58,0 | 33,4
Z-078AI 5,8 45,1 0,718 EN 10270-1 34,46 88,61 43,51 57,8 | 90,6 | 53,9 | 29,0
Z-075MI 6 40 0,751 EN 10270-1 33,4 80,32 40,32 55,5 | 85,9 | 52,7 | 27,7
Z-078I 5,8 40,3 0,824 EN 10270-1 34,46 78,2 37,9 54,3 | 87,2 | 50,3 | 25,3
Z-081OI 6,3 44,1 1,075 EN 10270-1 44,12 81,24 37,14 49,3 | 84,4 | 44,1 | 19,3
Z-081BI 4,8 49,1 1,219 EN 10270-1 40,84 79,62 30,52 48,4 | 86,5 | 41,6 | 17,2
Z-081AI 4,8 43,5 1,402 EN 10270-1 40,84 70,03 26,53 46,6 | 85,9 | 39,1 | 14,9
Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202085; Zugfeder Z-060CI

Ursprungsland: DE, German; Zugfeder Z-060CI
