Zugfeder Z-100X Federstahl Ø 1 x 6 x 47,4 mm / 270°

Staffelpreise - Zugfeder Z-100X

Bestellmenge Einzelpreis [EUR]
1 6,0900 EUR
2 3,8400 EUR
3 2,2300 EUR
7 1,8600 EUR
17 0,9400 EUR
37 0,5800 EUR
75 0,4000 EUR
125 0,3775 EUR
175 0,3713 EUR
250 0,3676 EUR
350 0,3582 EUR
450 0,3516 EUR

Zugfeder Kaufen

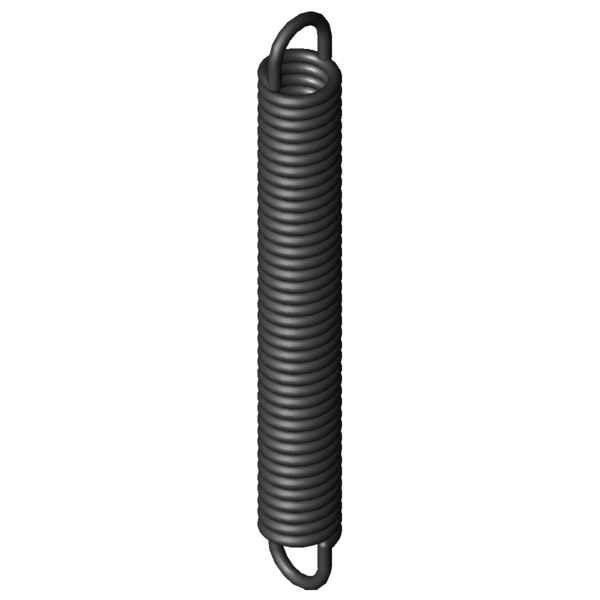

Produktbild Zugfeder Z-100X
Produktbild Zugfeder Z-100X
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-100X

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 1 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 6 mm Äußerer Windungsdurchmesser
Dh 7,7 mm Kleinster Hülsendurchmesser
L0 47,4 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 40,75 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 74,65 mm Größte Länge bei statischer Belastung
sn 27,25 mm Größter Federweg bei statischer Belastung
Fn 61,21 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 3,32 mm Abstand der Öseninnkante vom Federkörper
R 2,05 N/mm Federrate
F0 5,331 N Innere Vorspannkraft
Fntol 5,15 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,1 mm (+/-) Toleranz für ungespannte Länge
Detol 0,2 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 34 Grad Toleranz Ösenstellung
Gewicht 4,062 g Gewicht des Artikels
Preisgruppe ZE - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-100X Federstahl Ø 1 x 6 x 47,4 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-100X Federstahl Ø 1 x 6 x 47,4 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-100X Federstahl Ø 1 x 6 x 47,4 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-100X Federstahl Ø 1 x 6 x 47,4 mm / 270°

Kraft-Weg-Berechnung Zugfeder Z-100X

Anfrageformular Zugfeder Z-100X Federstahl Ø 1 x 6 x 47,4 mm / 270°

Anfrageformular Zugfeder Z-100X

Ähnliche Zugfedern im Umfeld der Zugfeder Z-100X Federstahl Ø 1 x 6 x 47,4 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-100X EN 10270-1 1 6 47,4 61,21 74,65 27,25 2,05 100,0 | 100,0 | 100,0 | 100,0
RZ-100X 1.4310 1 6 47,4 50,82 73,86 26,46 1,761 91,9 | 100,0 | 90,1 | 85,5
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-075AX 7,1 47,2 0,357 EN 10270-1 28,55 120,65 73,45 49,1 | 88,0 | 41,9 | 17,3
Z-075GX 6,4 49,2 0,468 EN 10270-1 31,46 110,25 61,05 53,7 | 90,0 | 48,0 | 22,9
Z-066UX 5 48,5 0,515 EN 10270-1 27,3 96,15 47,65 53,4 | 83,7 | 50,9 | 25,5
Z-078CX 5,8 57,1 0,541 EN 10270-1 34,46 114,88 57,78 54,9 | 86,6 | 51,7 | 26,6
Z-075NX 6 50 0,563 EN 10270-1 33,4 103,84 53,84 57,3 | 91,6 | 52,6 | 27,6
Z-078BX 5,8 50,7 0,621 EN 10270-1 34,46 101 50,3 58,6 | 90,1 | 55,2 | 30,5
Z-078AX 5,8 45,1 0,714 EN 10270-1 34,46 88,85 43,75 61,7 | 90,6 | 59,3 | 35,1
Z-075MX 6 40 0,747 EN 10270-1 33,4 80,57 40,57 61,9 | 88,1 | 60,9 | 36,7
Z-078X 5,8 40,3 0,819 EN 10270-1 34,46 78,43 38,13 63,8 | 87,2 | 63,9 | 40,2
Z-081O-01X 6,3 53,1 0,853 EN 10270-1 44,12 99,86 46,76 66,2 | 91,5 | 65,2 | 42,0
Z-081OX 6,3 44,1 1,068 EN 10270-1 44,12 81,48 37,38 72,6 | 92,8 | 72,5 | 52,5
Z-081BX 4,8 49,1 1,213 EN 10270-1 40,84 79,76 30,66 74,2 | 85,5 | 77,8 | 59,3
Z-100AX 6 54,4 1,743 EN 10270-1 61,21 86,45 32,05 91,1 | 95,7 | 92,5 | 85,0
Z-100AAX 6 48,4 2 EN 10270-1 61,21 76,34 27,94 98,5 | 99,3 | 98,8 | 97,5
Z-100X 6 47,4 2,05 EN 10270-1 61,21 74,65 27,25 100,0 | 100,0 | 100,0 | 100,0
Z-099AX 6 36,4 2,835 EN 10270-1 61,21 56,11 19,71 83,6 | 92,3 | 86,2 | 72,3
Z-100TX 5,5 50,4 4,405 EN 10270-1 85,36 67,76 17,36 68,5 | 92,2 | 67,7 | 45,7
Anzahl der ähnlichen Metallfedern: 16

Zolltarifnummer: 73202085; Zugfeder Z-100X

Ursprungsland: DE, German; Zugfeder Z-100X
