Zugfeder Z-103I Federstahl Ø 1,25 x 17,2 x 70,8 mm / 180°

Staffelpreise - Zugfeder Z-103I

Bestellmenge Einzelpreis [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Zugfeder Kaufen

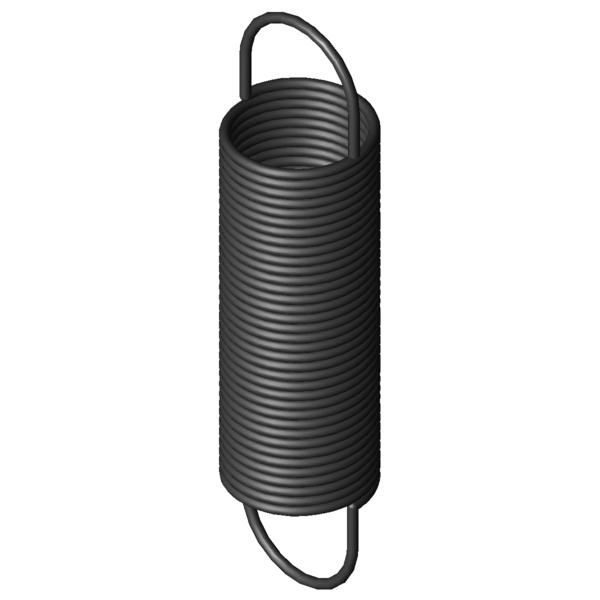

Produktbild Zugfeder Z-103I
Produktbild Zugfeder Z-103I
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-103I

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 1,25 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 17,2 mm Äußerer Windungsdurchmesser
Dh 19,5 mm Kleinster Hülsendurchmesser
L0 70,8 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 46,88 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 306,38 mm Größte Länge bei statischer Belastung
sn 235,58 mm Größter Federweg bei statischer Belastung
Fn 42,35 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 11,96 mm Abstand der Öseninnkante vom Federkörper
R 0,168 N/mm Federrate
F0 2,771 N Innere Vorspannkraft
Fntol 2,44 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,8 mm (+/-) Toleranz für ungespannte Länge
Detol 0,35 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 46 Grad Toleranz Ösenstellung
Gewicht 18,59 g Gewicht des Artikels
Preisgruppe ZH - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-103I Federstahl Ø 1,25 x 17,2 x 70,8 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-103I Federstahl Ø 1,25 x 17,2 x 70,8 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-103I Federstahl Ø 1,25 x 17,2 x 70,8 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-103I Federstahl Ø 1,25 x 17,2 x 70,8 mm / 180°

Kraft-Weg-Berechnung Zugfeder Z-103I

Anfrageformular Zugfeder Z-103I Federstahl Ø 1,25 x 17,2 x 70,8 mm / 180°

Anfrageformular Zugfeder Z-103I

Ähnliche Zugfedern im Umfeld der Zugfeder Z-103I Federstahl Ø 1,25 x 17,2 x 70,8 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-103I EN 10270-1 1,25 17,2 70,8 42,35 306,38 235,58 0,168 100,0 | 100,0 | 100,0 | 100,0
RZ-103I 1.4310 1,25 17,2 70,8 35,5 301,63 230,83 0,144 92,2 | 100,0 | 90,9 | 85,6
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-084AI 13,5 73,4 0,097 EN 10270-1 28,63 348,88 275,48 73,1 | 85,0 | 76,6 | 57,8
Z-103I 17,2 70,8 0,168 EN 10270-1 42,35 306,38 235,58 100,0 | 100,0 | 100,0 | 100,0
Z-100E-13I 14 65,3 0,176 EN 10270-1 34,48 248,14 182,84 87,4 | 87,2 | 79,5 | 95,3
Z-115F-12I 20 65,3 0,248 EN 10270-1 49,5 255,44 190,14 80,5 | 89,2 | 83,1 | 69,1
Z-102I 17,2 56,1 0,25 EN 10270-1 42,35 214,28 158,18 70,2 | 90,3 | 73,5 | 46,9
Z-115V-11I 20 70 0,296 EN 10270-1 60,54 260,91 190,91 73,9 | 89,4 | 75,5 | 56,7
Z-117I 21,6 71 0,341 EN 10270-1 67,4 257,15 186,15 68,8 | 85,8 | 70,9 | 49,6
Z-106FI 12,7 71,3 0,39 EN 10270-1 56,71 204,8 133,5 66,3 | 91,0 | 65,7 | 42,3
Z-115KI 15 76,9 0,394 EN 10270-1 66,08 230,86 153,96 65,4 | 89,5 | 64,7 | 41,9
Z-121I 17,6 88,6 0,413 EN 10270-1 82,12 272,37 183,77 63,4 | 85,3 | 64,8 | 40,2
Z-115V-22I 15 71,5 0,629 EN 10270-1 79,83 188,79 117,29 55,9 | 89,9 | 51,4 | 26,4
Z-120I 17,6 64,6 0,665 EN 10270-1 82,12 178,69 114,09 54,7 | 89,0 | 50,0 | 25,0
Z-130HI 20 73 0,724 EN 10270-1 100,9 202,91 129,91 51,9 | 84,1 | 48,6 | 23,1
Z-121HI 15,5 75,5 0,742 EN 10270-1 92,71 190,56 115,06 52,3 | 87,3 | 47,3 | 22,3
Z-115V-21I 15 62,5 0,762 EN 10270-1 79,83 158,78 96,28 51,6 | 86,3 | 47,0 | 21,7
Z-121GI 15,5 66 0,904 EN 10270-1 92,71 160,45 94,45 49,5 | 87,2 | 42,9 | 18,3
Z-130K-03I 16 84,6 1,083 EN 10270-1 124,8 190,77 106,17 45,6 | 82,1 | 39,5 | 15,3
Anzahl der ähnlichen Metallfedern: 16

Zolltarifnummer: 73202085; Zugfeder Z-103I

Ursprungsland: DE, German; Zugfeder Z-103I

Produktbild - Zugfedern Z-103I

Produktbild - Zugfedern Z-103I

QR-Code: Zugfeder Z-103I

QR-Code - Zugfedern - Z-103I | https://www.federnshop.com/de/produkte/zugfedern/z-103i.html
