Zugfeder Z-106GX Federstahl Ø 1,25 x 12,7 x 96,3 mm / 270°

Staffelpreise - Zugfeder Z-106GX

Bestellmenge Einzelpreis [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6356 EUR
175 0,6220 EUR
250 0,6172 EUR
350 0,5899 EUR
450 0,5461 EUR

Zugfeder Kaufen

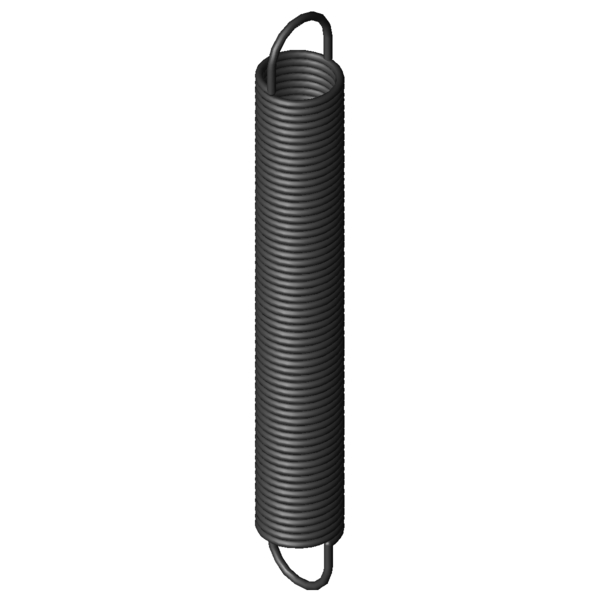

Produktbild Zugfeder Z-106GX
Produktbild Zugfeder Z-106GX
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-106GX

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 1,25 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 12,7 mm Äußerer Windungsdurchmesser
Dh 15 mm Kleinster Hülsendurchmesser
L0 96,3 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 79,69 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 293,41 mm Größte Länge bei statischer Belastung
sn 197,11 mm Größter Federweg bei statischer Belastung
Fn 56,71 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 8,3 mm Abstand der Öseninnkante vom Federkörper
R 0,264 N/mm Federrate
F0 4,661 N Innere Vorspannkraft
Fntol 2,86 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,8 mm (+/-) Toleranz für ungespannte Länge
Detol 0,35 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 49 Grad Toleranz Ösenstellung
Gewicht 22,47 g Gewicht des Artikels
Preisgruppe ZJ - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-106GX Federstahl Ø 1,25 x 12,7 x 96,3 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-106GX Federstahl Ø 1,25 x 12,7 x 96,3 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-106GX Federstahl Ø 1,25 x 12,7 x 96,3 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-106GX Federstahl Ø 1,25 x 12,7 x 96,3 mm / 270°

Kraft-Weg-Berechnung Zugfeder Z-106GX

Anfrageformular Zugfeder Z-106GX Federstahl Ø 1,25 x 12,7 x 96,3 mm / 270°

Anfrageformular Zugfeder Z-106GX

Ähnliche Zugfedern im Umfeld der Zugfeder Z-106GX Federstahl Ø 1,25 x 12,7 x 96,3 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-106GX EN 10270-1 1,25 12,7 96,3 56,71 293,41 197,11 0,264 100,0 | 100,0 | 100,0 | 100,0
RZ-106GX 1.4310 1,25 12,7 96,3 47,55 289,59 193,29 0,227 92,2 | 100,0 | 91,0 | 85,5
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-100E-14X 14 86,4 0,116 EN 10270-1 34,48 363,81 277,41 66,2 | 89,5 | 65,9 | 43,2
Z-087EX 11 93,4 0,131 EN 10270-1 34,88 336,8 243,4 69,6 | 87,9 | 71,2 | 49,8
Z-087DX 11 85,4 0,146 EN 10270-1 34,88 303,76 218,36 72,2 | 85,1 | 75,9 | 55,5
Z-106DX 13,7 108,7 0,18 EN 10270-1 52,74 380,71 272,01 81,3 | 93,8 | 82,7 | 67,4
Z-100KX 12 82,8 0,193 EN 10270-1 41,95 284,66 201,86 82,5 | 89,5 | 85,8 | 72,2
Z-106CX 13,7 98,7 0,202 EN 10270-1 52,74 340,39 241,69 86,6 | 96,8 | 87,3 | 75,8
Z-106BX 13,7 88,7 0,231 EN 10270-1 52,74 300,06 211,36 91,6 | 94,9 | 93,1 | 86,7
Z-106GX 12,7 96,3 0,264 EN 10270-1 56,71 293,41 197,11 100,0 | 100,0 | 100,0 | 100,0
Z-109DX 11,2 102 0,367 EN 10270-1 63,88 262,36 160,36 83,8 | 94,2 | 85,1 | 72,2
Z-115V-25X 15 101,5 0,39 EN 10270-1 79,83 289,69 188,19 79,6 | 87,6 | 83,3 | 67,8
Z-109CX 11,2 92,7 0,409 EN 10270-1 63,88 236,68 143,98 80,2 | 94,8 | 80,9 | 64,8
Z-115V-24X 15 91 0,448 EN 10270-1 79,83 254,68 163,68 74,5 | 87,5 | 77,0 | 59,0
Z-121KX 15,5 96 0,532 EN 10270-1 92,71 256,48 160,48 69,2 | 86,6 | 71,3 | 49,8
Z-109JX 10 97 0,556 EN 10270-1 71,04 214,55 117,55 70,0 | 92,7 | 69,7 | 47,6
Z-124BX 14,1 105 0,636 EN 10270-1 101,3 251,88 146,88 64,5 | 86,6 | 65,2 | 41,7
Z-115V-36X 12 108,5 0,721 EN 10270-1 98,5 235,1 126,6 62,2 | 88,9 | 60,9 | 37,0
Z-124AX 14,1 94,2 0,731 EN 10270-1 101,3 221,99 127,79 61,8 | 88,7 | 60,4 | 36,3
Z-124HX 12,7 115 0,804 EN 10270-1 111,8 243,78 128,78 59,5 | 87,3 | 58,0 | 33,1
Z-115V-35X 12 96,5 0,829 EN 10270-1 98,5 206,6 110,1 60,5 | 92,5 | 56,7 | 32,2
Z-115V-34X 12 86 0,953 EN 10270-1 98,5 181,78 95,78 56,7 | 89,0 | 53,1 | 28,0
Z-115QX 10 96,9 1,03 EN 10270-1 96,67 181,16 84,26 55,0 | 89,1 | 50,7 | 25,1
Z-124GX 12,7 92 1,044 EN 10270-1 111,8 191,1 99,1 55,7 | 91,2 | 50,5 | 25,5
Z-127BX 11,6 104 1,198 EN 10270-1 121,5 197,26 93,26 52,1 | 87,4 | 47,0 | 22,1
Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202085; Zugfeder Z-106GX

Ursprungsland: DE, German; Zugfeder Z-106GX
