Zugfeder Z-115V-29X Federstahl Ø 1,5 x 12 x 29 mm / 270°

Name: Z-115V-29X - Zugfedern
SKU: Z-115V-29X
Availability: InStock

Staffelpreise - Zugfeder Z-115V-29X

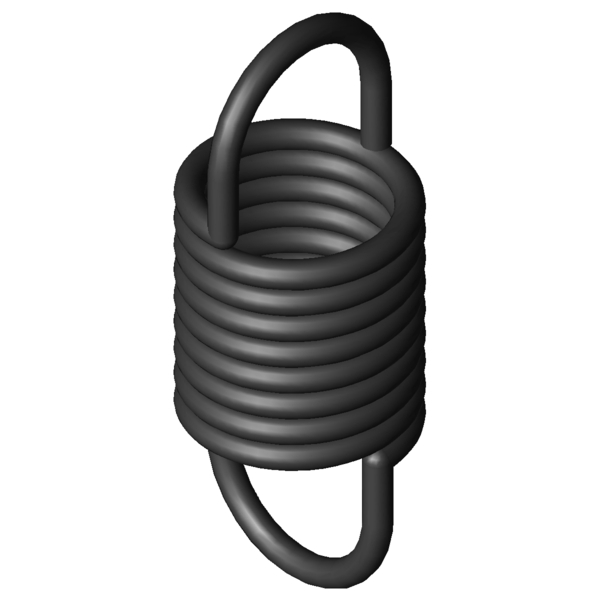

Produktbild Zugfeder Z-115V-29X

Menge:Menge: In den Warenkorb legen

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Ösenform	1/1 deutsche	-	Ösenform
F1	-	N	Kraft der Feder vorgespannt
L1	-	mm	Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1	-	mm	Strecke der Feder vorgespannt
F2	-	N	Kraft der Feder gespannt
L2	-	mm	Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2	-	mm	Strecke der Feder gespannt
Ösenstellung	270	°	Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d	1,5	mm	Drahtdurchmesser
D	-	mm	Mittlerer Windungsdurchmesser
De	12	mm	Äußerer Windungsdurchmesser
Dh	14,6	mm	Kleinster Hülsendurchmesser
L0	29	mm	Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk	14,63	mm	Länge des unbelasteten Federkörpers mit Vorspannung
Ln	-	mm	Größte Länge bei statischer Belastung
sn	17,93	mm	Größter Federweg bei statischer Belastung
Fn	98,5	N	Höchstkraft bei statischer Belastung
n	-	Stück	Anzahl der federnden Windungen
nt	-	Stück	Anzahl der Windungen
Lh	7,19	mm	Abstand der Öseninnkante vom Federkörper
R	5,092	N/mm	Federrate
F0	7,221	N	Innere Vorspannkraft
Fntol	6,47	N	(+/-) Toleranz bei statischer Höchstkraft
L0tol	0,8	mm	(+/-) Toleranz für ungespannte Länge
Detol	0,3	mm	(+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol	17	Grad	Toleranz Ösenstellung
Gewicht	4,841	g	Gewicht des Artikels
Preisgruppe	ZE	-	Preisgruppe für diesen Artikel
