Zugfeder Z-115V-30I Federstahl Ø 1,5 x 12 x 36,5 mm / 180°

Staffelpreise - Zugfeder Z-115V-30I

Bestellmenge Einzelpreis [EUR]
1 6,0900 EUR
2 3,8400 EUR
3 2,2300 EUR
7 1,8600 EUR
17 0,9400 EUR
37 0,5800 EUR
75 0,4000 EUR
125 0,3775 EUR
175 0,3713 EUR
250 0,3676 EUR
350 0,3582 EUR
450 0,3516 EUR

Zugfeder Kaufen

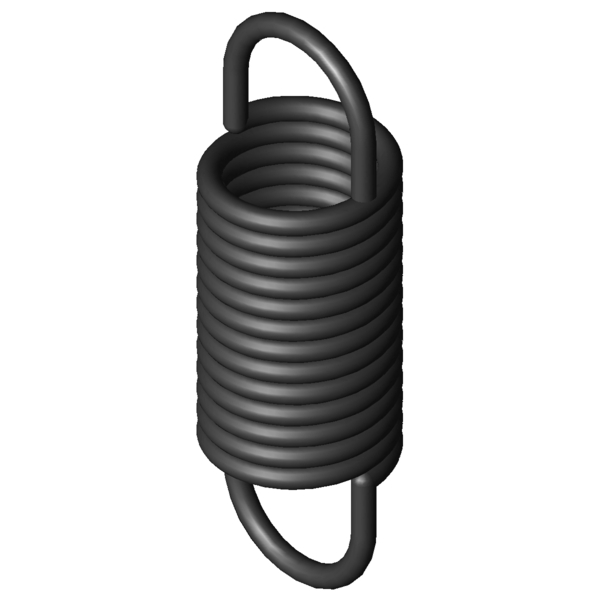

Produktbild Zugfeder Z-115V-30I
Produktbild Zugfeder Z-115V-30I
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-115V-30I

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 1,5 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 12 mm Äußerer Windungsdurchmesser
Dh 14,6 mm Kleinster Hülsendurchmesser
L0 36,5 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 21,75 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 64,16 mm Größte Länge bei statischer Belastung
sn 27,66 mm Größter Federweg bei statischer Belastung
Fn 98,5 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 7,37 mm Abstand der Öseninnkante vom Federkörper
R 3,3 N/mm Federrate
F0 7,221 N Innere Vorspannkraft
Fntol 7,19 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 0,8 mm (+/-) Toleranz für ungespannte Länge
Detol 0,3 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 21 Grad Toleranz Ösenstellung
Gewicht 7,108 g Gewicht des Artikels
Preisgruppe ZE - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-115V-30I Federstahl Ø 1,5 x 12 x 36,5 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-115V-30I Federstahl Ø 1,5 x 12 x 36,5 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-115V-30I Federstahl Ø 1,5 x 12 x 36,5 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-115V-30I Federstahl Ø 1,5 x 12 x 36,5 mm / 180°

Kraft-Weg-Berechnung Zugfeder Z-115V-30I

Anfrageformular Zugfeder Z-115V-30I Federstahl Ø 1,5 x 12 x 36,5 mm / 180°

Anfrageformular Zugfeder Z-115V-30I

Ähnliche Zugfedern im Umfeld der Zugfeder Z-115V-30I Federstahl Ø 1,5 x 12 x 36,5 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-115V-30I EN 10270-1 1,5 12 36,5 98,5 64,16 27,66 3,3 100,0 | 100,0 | 100,0 | 100,0
RZ-115V-30I 1.4310 1,5 12 36,5 83,35 63,87 27,37 2,834 92,4 | 100,0 | 91,8 | 85,5
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-081E-01I 12,5 28 0,451 EN 10270-1 22,45 75,59 47,59 43,8 | 77,6 | 40,5 | 13,2
Z-082I 13,5 31,4 0,454 EN 10270-1 28,63 90,62 59,22 44,0 | 80,5 | 37,9 | 13,6
Z-100HI 12 44,3 0,47 EN 10270-1 41,95 127,18 82,88 45,8 | 85,2 | 38,0 | 14,2
Z-088I 9,4 38 0,702 EN 10270-1 40,52 90,86 52,86 49,5 | 80,4 | 46,7 | 21,5
Z-100GI 12 34,4 0,743 EN 10270-1 41,95 86,84 52,44 53,1 | 89,2 | 47,7 | 22,5
Z-092I 9 37,2 0,812 EN 10270-1 42,22 84,41 47,21 51,9 | 79,9 | 50,7 | 25,1
Z-104I 13,7 34,2 1,121 EN 10270-1 52,74 77,8 43,6 78,8 | 85,7 | 79,1 | 71,6
Z-100FI 12 27,8 1,212 EN 10270-1 41,95 59,94 32,14 61,4 | 83,2 | 64,3 | 36,7
Z-106E-10I 12,7 32,7 1,441 EN 10270-1 56,71 68,83 36,13 66,8 | 89,1 | 67,1 | 44,1
Z-115E-10I 11,3 42,1 1,492 EN 10270-1 70,59 85,54 43,44 91,1 | 86,9 | 90,2 | 96,2
Z-115GI 15 34,9 1,638 EN 10270-1 66,08 71,93 37,03 89,2 | 92,5 | 80,6 | 94,6
Z-107I 11,2 30,2 2,196 EN 10270-1 63,88 57,02 26,82 78,1 | 86,5 | 80,9 | 66,9
Z-109E-10I 10 32 2,56 EN 10270-1 71,04 57,53 25,53 81,7 | 84,8 | 82,2 | 78,1
Z-122I 14,1 38,2 2,972 EN 10270-1 101,3 69,66 31,46 72,8 | 93,3 | 72,7 | 52,5
Z-115V-30I 12 36,5 3,3 EN 10270-1 98,5 64,16 27,66 68,8 | 89,3 | 69,8 | 47,4
Z-115NI 10 35,3 3,97 EN 10270-1 96,67 57,17 21,87 86,8 | 91,1 | 88,6 | 80,6
Z-124F-01I 12,7 36 4,245 EN 10270-1 111,8 60,37 24,37 62,2 | 88,4 | 61,5 | 36,8
Z-115V-29I 12 29 5,241 EN 10270-1 98,5 46,42 17,42 79,2 | 93,2 | 81,5 | 63,0
Z-125I 11,6 34,2 5,806 EN 10270-1 121,5 53,44 19,24 75,5 | 94,7 | 75,3 | 56,4
Z-130MI 12 44 6,502 EN 10270-1 162,8 66,93 22,93 52,8 | 85,9 | 48,8 | 23,8
Z-130LI 12 33,2 10,608 EN 10270-1 162,8 47,25 14,05 59,3 | 91,4 | 55,6 | 30,7
Z-145I 12 38,3 14,174 EN 10270-1 216,4 52,18 13,88 42,1 | 82,4 | 33,1 | 10,8
Z-147QI 11 34,8 36,863 EN 10270-1 301,2 42,12 7,32 41,1 | 85,1 | 29,6 | 8,7
Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202085; Zugfeder Z-115V-30I

Ursprungsland: DE, German; Zugfeder Z-115V-30I
