Zugfeder Z-124FX Federstahl Ø 1,6 x 12,7 x 68 mm / 270°

Name: Z-124FX - Zugfedern
SKU: Z-124FX
Availability: InStock

Staffelpreise - Zugfeder Z-124FX

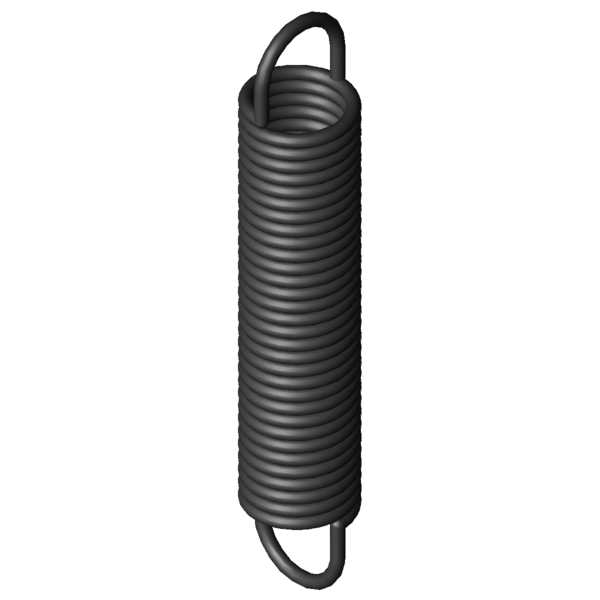

Produktbild Zugfeder Z-124FX

Menge:Menge: In den Warenkorb legen

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Ösenform	1/1 deutsche	-	Ösenform
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2		mm	Strecke der Feder gespannt
Ösenstellung	270	°	Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d	1,6	mm	Drahtdurchmesser
D		mm	Mittlerer Windungsdurchmesser
De	12,7	mm	Äußerer Windungsdurchmesser
Dh	15,4	mm	Kleinster Hülsendurchmesser
L0	68	mm	Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk	52,4	mm	Länge des unbelasteten Federkörpers mit Vorspannung
Ln		mm	Größte Länge bei statischer Belastung
sn	67,3	mm	Größter Federweg bei statischer Belastung
Fn	111,8	N	Höchstkraft bei statischer Belastung
n		Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Windungen
Lh	7,8	mm	Abstand der Öseninnkante vom Federkörper
R	1,538	N/mm	Federrate
F0	8,331	N	Innere Vorspannkraft
Fntol	6,6	N	(+/-) Toleranz bei statischer Höchstkraft
L0tol	1,5	mm	(+/-) Toleranz für ungespannte Länge
Detol	0,3	mm	(+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol	32	Grad	Toleranz Ösenstellung
Gewicht	18,62	g	Gewicht des Artikels
Preisgruppe	ZF	-	Preisgruppe für diesen Artikel
