Zugfeder Z-141CI Federstahl Ø 2 x 18 x 148 mm / 180°

Staffelpreise - Zugfeder Z-141CI

Bestellmenge Einzelpreis [EUR]
1 6,7100 EUR
2 4,2300 EUR
3 3,0800 EUR
7 2,6300 EUR
17 1,3800 EUR
37 1,0500 EUR
75 0,8600 EUR
125 0,8600 EUR
175 0,8600 EUR
250 0,8600 EUR
350 0,8600 EUR
450 0,8600 EUR

Zugfeder Kaufen

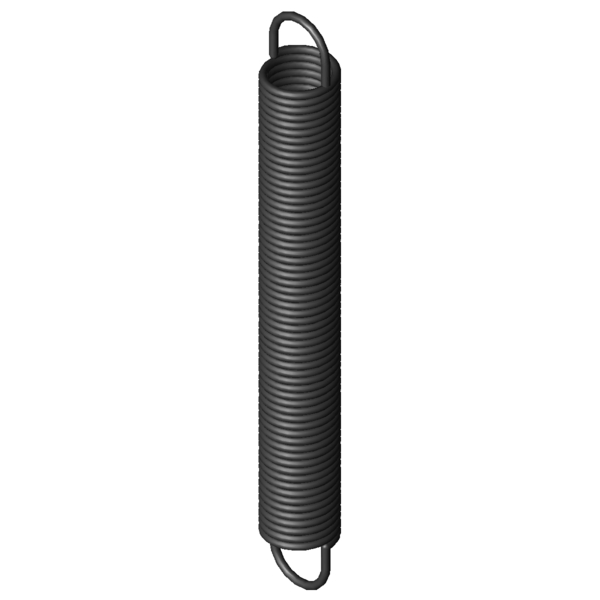

Produktbild Zugfeder Z-141CI
Produktbild Zugfeder Z-141CI
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-141CI

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 2 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 18 mm Äußerer Windungsdurchmesser
Dh 21,3 mm Kleinster Hülsendurchmesser
L0 148 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 125 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 360,46 mm Größte Länge bei statischer Belastung
sn 212,46 mm Größter Federweg bei statischer Belastung
Fn 149,2 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 11,5 mm Abstand der Öseninnkante vom Federkörper
R 0,647 N/mm Federrate
F0 11,81 N Innere Vorspannkraft
Fntol 7,53 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 2 mm (+/-) Toleranz für ungespannte Länge
Detol 0,3 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 45 Grad Toleranz Ösenstellung
Gewicht 78,86 g Gewicht des Artikels
Preisgruppe #ZL - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-141CI Federstahl Ø 2 x 18 x 148 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-141CI Federstahl Ø 2 x 18 x 148 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-141CI Federstahl Ø 2 x 18 x 148 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-141CI Federstahl Ø 2 x 18 x 148 mm / 180°

Kraft-Weg-Berechnung Zugfeder Z-141CI

Anfrageformular Zugfeder Z-141CI Federstahl Ø 2 x 18 x 148 mm / 180°

Anfrageformular Zugfeder Z-141CI

Ähnliche Zugfedern im Umfeld der Zugfeder Z-141CI Federstahl Ø 2 x 18 x 148 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-141CI EN 10270-1 2 18 148 149,2 360,46 212,46 0,647 100,0 | 100,0 | 100,0 | 100,0
RZ-141CI 1.4310 2 18 148 125,1 356,22 208,22 0,556 92,2 | 100,0 | 90,9 | 85,6
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-115V-17I 20 133 0,117 EN 10270-1 60,54 615,49 482,49 48,4 | 85,0 | 42,3 | 17,9
Z-121EI 17,6 149 0,21 EN 10270-1 82,12 509,87 360,87 60,6 | 92,4 | 57,0 | 32,4
Z-121DI 17,6 136 0,235 EN 10270-1 82,12 459,6 323,6 62,1 | 89,9 | 60,3 | 36,1
Z-121CI 17,6 123 0,269 EN 10270-1 82,12 404,7 281,7 64,6 | 87,0 | 65,2 | 41,5
Z-130K-01I 20 145 0,275 EN 10270-1 100,9 487,01 342,01 66,5 | 92,7 | 64,9 | 42,0
Z-130KI 20 136 0,298 EN 10270-1 100,9 451,2 315,2 67,9 | 90,6 | 67,5 | 45,6
Z-130K-06I 16 159 0,495 EN 10270-1 124,8 391,34 232,34 84,9 | 90,7 | 87,5 | 76,5
Z-141EI 18 180 0,513 EN 10270-1 149,2 447,74 267,74 87,7 | 94,1 | 89,7 | 79,4
Z-138AI 18,6 160 0,536 EN 10270-1 144,7 409,93 249,93 90,0 | 96,4 | 91,0 | 82,4
Z-141DI 18 164 0,573 EN 10270-1 149,2 404,1 240,1 93,2 | 96,7 | 94,2 | 88,5
Z-138I 18,6 147 0,589 EN 10270-1 144,7 374,38 227,38 94,8 | 98,7 | 95,2 | 90,6
Z-130K-05I 16 134 0,607 EN 10270-1 124,8 323,26 189,26 90,0 | 89,8 | 86,4 | 93,9
Z-141CI 18 148 0,647 EN 10270-1 149,2 360,46 212,46 100,0 | 100,0 | 100,0 | 100,0
Z-147K-04I 20 156 0,723 EN 10270-1 176,1 379,15 223,15 90,3 | 91,9 | 90,0 | 89,0
Z-141BI 18 132 0,744 EN 10270-1 149,2 316,83 184,83 92,3 | 96,4 | 93,5 | 87,0
Z-141AI 18 118 0,856 EN 10270-1 149,2 278,64 160,64 85,6 | 93,2 | 87,8 | 75,6
Z-147K-03I 20 134 0,872 EN 10270-1 176,1 319 185 83,4 | 90,5 | 85,9 | 73,8
Z-141JI 16 155 0,893 EN 10270-1 166,7 325,39 170,39 83,8 | 94,8 | 84,9 | 71,8
Z-156KI 20 163,5 1,362 EN 10270-1 249,9 332,14 168,64 67,9 | 86,8 | 69,5 | 47,4
Z-159BI 18,5 159 1,816 EN 10270-1 268,6 294,49 135,49 61,7 | 90,1 | 59,7 | 35,4
Z-147PI 15 151 1,913 EN 10270-1 229,9 260,36 109,36 60,8 | 90,8 | 58,2 | 33,4
Z-159AI 18,5 141 2,089 EN 10270-1 268,6 258,76 117,76 59,0 | 90,9 | 55,5 | 30,8
Z-159I 18,5 124 2,46 EN 10270-1 268,6 224,03 100,03 54,8 | 87,0 | 51,3 | 26,2
Z-162O-01I 20 146 2,896 EN 10270-1 341,5 254,4 108,4 52,1 | 86,7 | 47,4 | 22,3
Z-162OI 20 138 3,115 EN 10270-1 341,5 238,8 100,8 50,4 | 84,9 | 45,6 | 20,7
Z-162BI 15 153 3,808 EN 10270-1 324,5 230,49 77,49 48,2 | 86,7 | 41,2 | 16,8
Z-162U-43I 18 162,5 5,258 EN 10270-1 452,6 240,26 77,76 44,3 | 85,9 | 34,8 | 12,1
Z-162U-42I 18 144,5 6,037 EN 10270-1 452,6 212,22 67,72 43,7 | 88,1 | 32,4 | 10,5
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202085; Zugfeder Z-141CI

Ursprungsland: DE, German; Zugfeder Z-141CI
