Zugfeder Z-147AAI Federstahl Ø 2 x 12 x 96,8 mm / 180°

Staffelpreise - Zugfeder Z-147AAI

Bestellmenge Einzelpreis [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5700 EUR
175 0,5700 EUR
250 0,5700 EUR
350 0,5700 EUR
450 0,5700 EUR

Zugfeder Kaufen

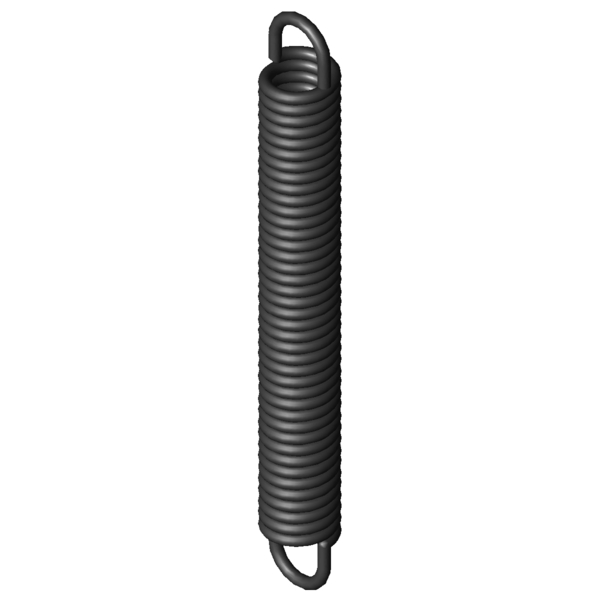

Produktbild Zugfeder Z-147AAI
Produktbild Zugfeder Z-147AAI
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-147AAI

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 2 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 12 mm Äußerer Windungsdurchmesser
Dh 15,3 mm Kleinster Hülsendurchmesser
L0 96,8 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 83 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 145,69 mm Größte Länge bei statischer Belastung
sn 48,89 mm Größter Federweg bei statischer Belastung
Fn 216,4 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 6,9 mm Abstand der Öseninnkante vom Federkörper
R 4,025 N/mm Federrate
F0 19,71 N Innere Vorspannkraft
Fntol 16,96 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,5 mm (+/-) Toleranz für ungespannte Länge
Detol 0,25 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 34 Grad Toleranz Ösenstellung
Gewicht 33,08 g Gewicht des Artikels
Preisgruppe #ZH - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-147AAI Federstahl Ø 2 x 12 x 96,8 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-147AAI Federstahl Ø 2 x 12 x 96,8 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-147AAI Federstahl Ø 2 x 12 x 96,8 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-147AAI Federstahl Ø 2 x 12 x 96,8 mm / 180°

Kraft-Weg-Berechnung Zugfeder Z-147AAI

Anfrageformular Zugfeder Z-147AAI Federstahl Ø 2 x 12 x 96,8 mm / 180°

Anfrageformular Zugfeder Z-147AAI

Ähnliche Zugfedern im Umfeld der Zugfeder Z-147AAI Federstahl Ø 2 x 12 x 96,8 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-147AAI EN 10270-1 2 12 96,8 216,4 145,69 48,89 4,025 100,0 | 100,0 | 100,0 | 100,0
RZ-147AAI 1.4310 2 12 96,8 181,5 144,76 47,96 3,457 92,2 | 100,0 | 91,0 | 85,5
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-124AI 14,1 94,2 0,735 EN 10270-1 101,3 221,3 127,1 49,4 | 87,5 | 42,6 | 18,0
Z-115V-35I 12 96,5 0,833 EN 10270-1 98,5 206,07 109,57 52,3 | 91,6 | 45,1 | 20,3
Z-115V-34I 12 86 0,958 EN 10270-1 98,5 181,28 95,28 53,2 | 87,9 | 48,4 | 23,4
Z-115QI 10 96,9 1,034 EN 10270-1 96,67 180,83 83,93 54,0 | 84,4 | 51,5 | 26,0
Z-124GI 12,7 92 1,05 EN 10270-1 111,8 190,57 98,57 55,4 | 89,8 | 50,6 | 25,6
Z-127CI 11,6 117 1,051 EN 10270-1 121,5 223,23 106,23 54,5 | 86,5 | 51,1 | 25,8
Z-115V-33I 12 77 1,1 EN 10270-1 98,5 159,98 82,98 54,6 | 84,8 | 52,2 | 26,8
Z-127BI 11,6 104 1,203 EN 10270-1 121,5 196,85 92,85 58,0 | 89,9 | 54,4 | 29,6
Z-127AI 11,6 93,6 1,377 EN 10270-1 121,5 174,74 81,14 61,1 | 91,1 | 58,2 | 33,8
Z-127I 11,6 79 1,69 EN 10270-1 121,5 145,08 66,08 64,2 | 86,1 | 65,1 | 41,5
Z-144I 14,5 98,8 2,113 EN 10270-1 182,5 177,31 78,51 73,1 | 93,6 | 73,3 | 52,5
Z-130BI 9,6 98,2 2,437 EN 10270-1 144,1 152,47 54,27 74,8 | 86,2 | 78,3 | 60,0
Z-130OI 12 87,2 2,551 EN 10270-1 162,8 145,63 58,43 78,6 | 93,4 | 79,5 | 62,9
Z-147AI 12 108 3,505 EN 10270-1 216,4 164,14 56,14 92,4 | 96,5 | 93,5 | 87,1
Z-147AAI 12 96,8 4,025 EN 10270-1 216,4 145,69 48,89 100,0 | 100,0 | 100,0 | 100,0
Z-147I 12 94,8 4,127 EN 10270-1 216,4 142,45 47,65 98,5 | 99,3 | 98,7 | 97,5
Z-147TI 11 101 8,866 EN 10270-1 301,2 131,43 30,43 68,2 | 92,8 | 67,0 | 44,7
Anzahl der ähnlichen Metallfedern: 16

Zolltarifnummer: 73202085; Zugfeder Z-147AAI

Ursprungsland: DE, German; Zugfeder Z-147AAI
