Zugfeder Z-147E-24I Federstahl Ø 2,2 x 30 x 177 mm / 180°

Staffelpreise - Zugfeder Z-147E-24I

Bestellmenge	Einzelpreis [EUR]
1	6,8600 EUR
2	4,3200 EUR
3	3,3700 EUR
7	2,8700 EUR
17	1,4400 EUR
37	1,1200 EUR
75	0,9700 EUR
125	0,9700 EUR
175	0,9700 EUR
250	0,9700 EUR
350	0,9700 EUR
450	0,9700 EUR

Zugfeder Kaufen

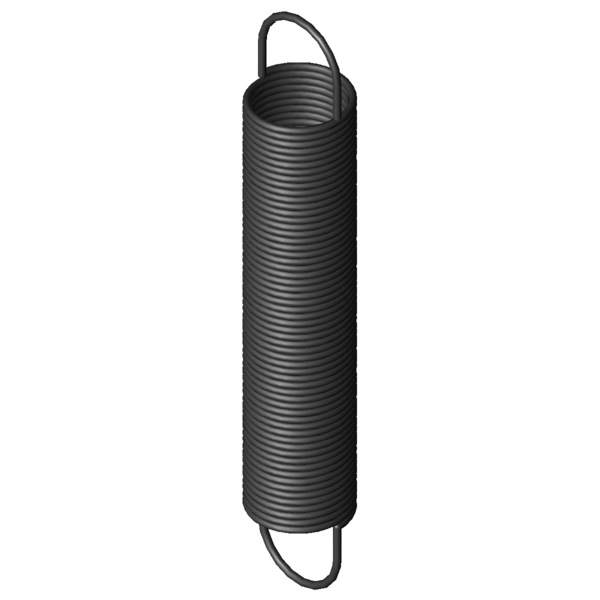

Produktbild Zugfeder Z-147E-24I

Menge:Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-147E-24I

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Ösenform	1/1 deutsche	-	Ösenform
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2		mm	Strecke der Feder gespannt
Ösenstellung	180	°	Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d	2,2	mm	Drahtdurchmesser
D		mm	Mittlerer Windungsdurchmesser
De	30	mm	Äußerer Windungsdurchmesser
Dh	33,9	mm	Kleinster Hülsendurchmesser
L0	177	mm	Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk	133,1	mm	Länge des unbelasteten Federkörpers mit Vorspannung
Ln	781	mm	Größte Länge bei statischer Belastung
sn	604	mm	Größter Federweg bei statischer Belastung
Fn	118	N	Höchstkraft bei statischer Belastung
n		Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Windungen
Lh	21,95	mm	Abstand der Öseninnkante vom Federkörper
R	0,187	N/mm	Federrate
F0	5,1	N	Innere Vorspannkraft
Fntol	6,3	N	(+/-) Toleranz bei statischer Höchstkraft
L0tol	3	mm	(+/-) Toleranz für ungespannte Länge
Detol	0,5	mm	(+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol	58	Grad	Toleranz Ösenstellung
Gewicht	160,78	g	Gewicht des Artikels
Preisgruppe	#ZM	-	Preisgruppe für diesen Artikel

Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-147E-24I Federstahl Ø 2,2 x 30 x 177 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-147E-24I Federstahl Ø 2,2 x 30 x 177 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-147E-24I Federstahl Ø 2,2 x 30 x 177 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-147E-24I Federstahl Ø 2,2 x 30 x 177 mm / 180°

Kraft-Weg-Berechnung Zugfeder Z-147E-24I

Anfrageformular Zugfeder Z-147E-24I Federstahl Ø 2,2 x 30 x 177 mm / 180°

Anfrageformular Zugfeder Z-147E-24I

Ähnliche Zugfedern im Umfeld der Zugfeder Z-147E-24I Federstahl Ø 2,2 x 30 x 177 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
Z-130E-15I	24	178	0,125	EN 10270-1	84,2	822,89	644,89	78,8 \| 87,1 \| 82,5 \| 66,8
Z-147E-24I	30	177	0,187	EN 10270-1	118	781	604	100,0 \| 100,0 \| 100,0 \| 100,0
Z-150AI	34,5	184	0,227	EN 10270-1	148,5	794,97	610,97	86,6 \| 90,4 \| 89,2 \| 80,4
Z-153CI	27,5	193	0,414	EN 10270-1	184,9	606,45	413,45	66,8 \| 90,5 \| 66,1 \| 43,7
Z-153BI	27,5	173	0,476	EN 10270-1	184,9	532,67	359,67	64,1 \| 92,5 \| 61,7 \| 38,0
Z-162KI	30	210	0,526	EN 10270-1	233,4	622,41	412,41	60,5 \| 87,6 \| 59,4 \| 34,5
Z-153AI	27,5	156	0,548	EN 10270-1	184,9	468,61	312,61	60,0 \| 89,3 \| 57,8 \| 33,0
Z-162U-24I	32	206	0,632	EN 10270-1	265,6	593,57	387,57	55,7 \| 84,3 \| 54,3 \| 28,5
Z-162U-23I	32	185	0,728	EN 10270-1	265,6	521,86	336,86	54,2 \| 87,6 \| 50,1 \| 24,8
Z-162JI	30	154	0,788	EN 10270-1	233,4	427,78	273,78	53,1 \| 88,5 \| 47,9 \| 22,9
Z-168I	35,2	177	0,825	EN 10270-1	290,5	506,35	329,35	51,5 \| 84,7 \| 47,6 \| 22,1
Z-162U-22I	32	167	0,835	EN 10270-1	265,6	460,39	293,39	51,7 \| 87,1 \| 46,5 \| 21,6
Z-162U-21I	32	146	1,01	EN 10270-1	265,6	388,68	242,68	47,8 \| 83,2 \| 42,3 \| 17,9
Z-162K-02I	25	171	1,18	EN 10270-1	277,6	387,9	216,9	46,9 \| 86,2 \| 39,2 \| 15,3
Z-171BI	28,2	210	1,278	EN 10270-1	358,7	472,36	262,36	44,9 \| 82,3 \| 38,2 \| 14,3
Z-171AI	28,2	188	1,47	EN 10270-1	358,7	416,04	228,04	44,5 \| 85,6 \| 35,3 \| 12,4
Z-177K-03I	32	205	1,679	EN 10270-1	441,6	447,04	242,04	41,5 \| 80,4 \| 33,4 \| 10,7

Anzahl der ähnlichen Metallfedern: 16

Zolltarifnummer: 73202085; Zugfeder Z-147E-24I

Ursprungsland: DE, German; Zugfeder Z-147E-24I
