Zugfeder Z-147E-24X Federstahl Ø 2,2 x 30 x 177 mm / 270°

Staffelpreise - Zugfeder Z-147E-24X

Bestellmenge Einzelpreis [EUR]
1 6,8600 EUR
2 4,3200 EUR
3 3,3700 EUR
7 2,8700 EUR
17 1,4400 EUR
37 1,1200 EUR
75 0,9700 EUR
125 0,9700 EUR
175 0,9700 EUR
250 0,9700 EUR
350 0,9700 EUR
450 0,9700 EUR

Zugfeder Kaufen

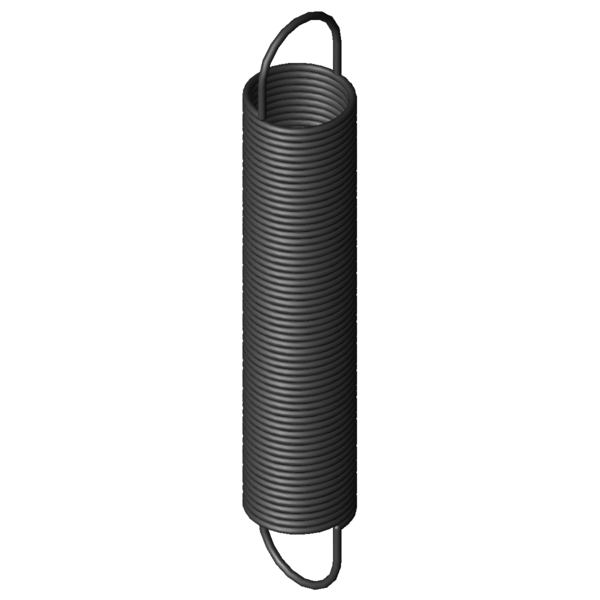

Produktbild Zugfeder Z-147E-24X
Produktbild Zugfeder Z-147E-24X
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-147E-24X

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 2,2 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 30 mm Äußerer Windungsdurchmesser
Dh 33,9 mm Kleinster Hülsendurchmesser
L0 177 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 133,65 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 784 mm Größte Länge bei statischer Belastung
sn 607 mm Größter Federweg bei statischer Belastung
Fn 118 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 21,68 mm Abstand der Öseninnkante vom Federkörper
R 0,187 N/mm Federrate
F0 5,1 N Innere Vorspannkraft
Fntol 6,3 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 3 mm (+/-) Toleranz für ungespannte Länge
Detol 0,5 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 58 Grad Toleranz Ösenstellung
Gewicht 161,44 g Gewicht des Artikels
Preisgruppe #ZM - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-147E-24X Federstahl Ø 2,2 x 30 x 177 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-147E-24X Federstahl Ø 2,2 x 30 x 177 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-147E-24X Federstahl Ø 2,2 x 30 x 177 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-147E-24X Federstahl Ø 2,2 x 30 x 177 mm / 270°

Kraft-Weg-Berechnung Zugfeder Z-147E-24X

Anfrageformular Zugfeder Z-147E-24X Federstahl Ø 2,2 x 30 x 177 mm / 270°

Anfrageformular Zugfeder Z-147E-24X

Ähnliche Zugfedern im Umfeld der Zugfeder Z-147E-24X Federstahl Ø 2,2 x 30 x 177 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-147E-24X EN 10270-1 2,2 30 177 118 784 607 0,187 100,0 | 100,0 | 100,0 | 100,0
RZ-147E-24X 1.4310 2,2 30 177 104,3 808,3 631,3 0,16 92,4 | 100,0 | 92,3 | 85,0
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-130E-15X 24 178 0,124 EN 10270-1 84,2 824,95 646,95 78,9 | 87,1 | 82,6 | 66,9
Z-147E-24X 30 177 0,187 EN 10270-1 118 784 607 100,0 | 100,0 | 100,0 | 100,0
Z-150AX 34,5 184 0,226 EN 10270-1 148,5 797,83 613,83 86,6 | 90,4 | 89,2 | 80,4
Z-153CX 27,5 193 0,412 EN 10270-1 184,9 608,13 415,13 66,7 | 90,5 | 66,1 | 43,6
Z-153BX 27,5 173 0,474 EN 10270-1 184,9 534,35 361,35 64,0 | 92,5 | 61,7 | 38,0
Z-162KX 30 210 0,521 EN 10270-1 233,4 624,14 414,14 60,5 | 87,6 | 59,4 | 34,5
Z-153AX 27,5 156 0,545 EN 10270-1 184,9 470,29 314,29 60,0 | 89,3 | 57,8 | 33,0
Z-162U-24X 32 206 0,629 EN 10270-1 265,6 595,38 389,38 55,7 | 84,3 | 54,3 | 28,5
Z-162U-23X 32 185 0,724 EN 10270-1 265,6 523,67 338,67 54,2 | 87,6 | 50,1 | 24,8
Z-162JX 30 154 0,783 EN 10270-1 233,4 429,52 275,52 53,1 | 88,5 | 48,0 | 22,9
Z-168X 35,2 177 0,82 EN 10270-1 290,5 508,43 331,43 51,5 | 84,7 | 47,6 | 22,2
Z-162U-22X 32 167 0,83 EN 10270-1 265,6 462,2 295,2 51,8 | 87,1 | 46,5 | 21,6
Z-162U-21X 32 146 1,003 EN 10270-1 265,6 390,49 244,49 47,8 | 83,2 | 42,4 | 17,9
Z-162K-02X 25 171 1,174 EN 10270-1 277,6 389,01 218,01 46,9 | 86,2 | 39,2 | 15,3
Z-171BX 28,2 210 1,272 EN 10270-1 358,7 473,59 263,59 44,9 | 82,3 | 38,2 | 14,3
Z-171AX 28,2 188 1,462 EN 10270-1 358,7 417,26 229,26 44,5 | 85,6 | 35,3 | 12,4
Z-177K-03X 32 205 1,669 EN 10270-1 441,6 448,4 243,4 41,5 | 80,4 | 33,4 | 10,7
Anzahl der ähnlichen Metallfedern: 16

Zolltarifnummer: 73202085; Zugfeder Z-147E-24X

Ursprungsland: DE, German; Zugfeder Z-147E-24X
