Zugfeder Z-147FX Federstahl Ø 2,2 x 24 x 55,6 mm / 270°

Staffelpreise - Zugfeder Z-147FX

Bestellmenge Einzelpreis [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5700 EUR
175 0,5700 EUR
250 0,5700 EUR
350 0,5700 EUR
450 0,5700 EUR

Zugfeder Kaufen

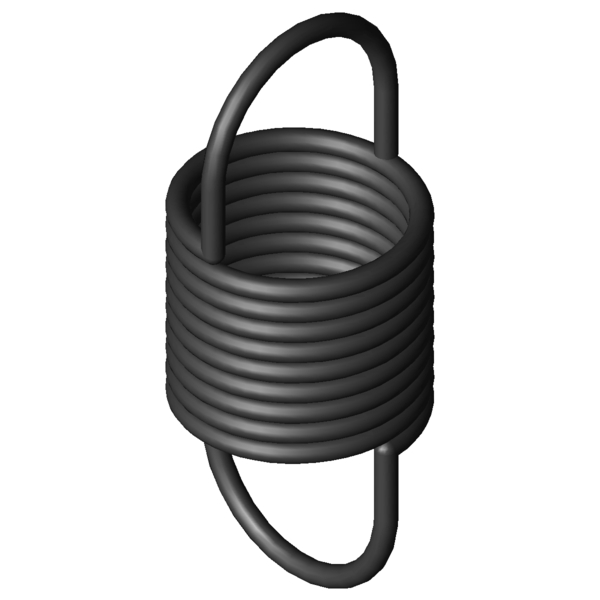

Produktbild Zugfeder Z-147FX
Produktbild Zugfeder Z-147FX
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-147FX

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 2,2 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 24 mm Äußerer Windungsdurchmesser
Dh 27,8 mm Kleinster Hülsendurchmesser
L0 55,6 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 23,65 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 114,12 mm Größte Länge bei statischer Belastung
sn 58,52 mm Größter Federweg bei statischer Belastung
Fn 148 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 15,97 mm Abstand der Öseninnkante vom Federkörper
R 2,363 N/mm Federrate
F0 9,811 N Innere Vorspannkraft
Fntol 10,18 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,3 mm (+/-) Toleranz für ungespannte Länge
Detol 0,45 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 20 Grad Toleranz Ösenstellung
Gewicht 23,67 g Gewicht des Artikels
Preisgruppe #ZH - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-147FX Federstahl Ø 2,2 x 24 x 55,6 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-147FX Federstahl Ø 2,2 x 24 x 55,6 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-147FX Federstahl Ø 2,2 x 24 x 55,6 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-147FX Federstahl Ø 2,2 x 24 x 55,6 mm / 270°

Kraft-Weg-Berechnung Zugfeder Z-147FX

Anfrageformular Zugfeder Z-147FX Federstahl Ø 2,2 x 24 x 55,6 mm / 270°

Anfrageformular Zugfeder Z-147FX

Ähnliche Zugfedern im Umfeld der Zugfeder Z-147FX Federstahl Ø 2,2 x 24 x 55,6 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-147FX EN 10270-1 2,2 24 55,6 148 114,12 58,52 2,363 100,0 | 100,0 | 100,0 | 100,0
RZ-147FX 1.4310 2,2 24 55,6 123,7 112,72 57,12 2,029 92,1 | 100,0 | 90,6 | 85,6
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-102X 17,2 56,1 0,248 EN 10270-1 42,35 215,69 159,59 39,7 | 75,9 | 32,6 | 10,5
Z-117X 21,6 71 0,337 EN 10270-1 67,4 259,05 188,05 44,3 | 80,3 | 38,3 | 14,2
Z-115F-11X 20 53 0,386 EN 10270-1 49,5 175,23 122,23 45,8 | 80,8 | 40,7 | 16,0
Z-115V-10X 20 48,9 0,592 EN 10270-1 60,54 144,36 95,46 52,0 | 79,8 | 51,1 | 25,1
Z-130E-11X 24 64,2 0,621 EN 10270-1 84,2 193,59 129,39 55,4 | 89,5 | 51,1 | 25,7
Z-115F-10X 20 44 0,624 EN 10270-1 49,5 119,67 75,67 52,2 | 75,4 | 55,4 | 25,9
Z-116X 21,6 50,2 0,71 EN 10270-1 67,4 139,48 89,28 56,6 | 84,3 | 55,5 | 29,9
Z-131X 27 62,8 0,888 EN 10270-1 101,2 169,06 106,26 62,9 | 89,4 | 61,7 | 37,7
Z-130E-10X 24 53,5 1,003 EN 10270-1 84,2 133,6 80,1 66,4 | 92,7 | 65,0 | 41,6
Z-135X 22 70,8 1,032 EN 10270-1 123,3 181,75 110,95 66,3 | 87,0 | 68,0 | 43,9
Z-130GX 20 56,8 1,126 EN 10270-1 100,9 140,31 83,51 68,2 | 87,7 | 69,1 | 47,8
Z-147GX 24 68,8 1,463 EN 10270-1 148 163,33 94,53 78,8 | 93,6 | 81,0 | 61,9
Z-134X 22 54,8 1,734 EN 10270-1 123,3 120,81 66,01 84,5 | 93,7 | 86,0 | 73,9
Z-130FX 20 46 1,819 EN 10270-1 100,9 97,7 51,7 79,4 | 82,6 | 78,3 | 77,2
Z-147FX 24 55,6 2,363 EN 10270-1 148 114,12 58,52 100,0 | 100,0 | 100,0 | 100,0
Z-136E-10X 18,6 49 3,033 EN 10270-1 144,7 93,15 44,15 83,1 | 85,5 | 86,6 | 77,2
Z-147K-20X 20 51,5 3,936 EN 10270-1 176,1 92,5 41 76,0 | 92,0 | 77,1 | 58,9
Z-154X 22,5 60,5 4,234 EN 10270-1 223,8 109,19 48,69 73,6 | 91,2 | 74,7 | 55,0
Z-156FX 20 63,5 5,034 EN 10270-1 249,9 109,14 45,64 67,0 | 86,3 | 68,6 | 46,2
Z-162K-20X 25 65 5,32 EN 10270-1 277,6 113,1 48,1 66,1 | 86,7 | 67,8 | 43,8
Z-157AX 18,5 62 6,587 EN 10270-1 268,6 99,35 37,35 59,9 | 84,9 | 59,5 | 35,2
Z-162U-28X 24 69 6,99 EN 10270-1 348,5 114,9 45,9 59,5 | 84,6 | 60,5 | 33,3
Z-156E-10X 20 51 7,62 EN 10270-1 249,9 81,2 30,2 57,9 | 87,7 | 55,4 | 30,6
Z-157X 18,5 54,1 8,269 EN 10270-1 268,6 83,86 29,76 56,2 | 87,5 | 53,0 | 28,0
Z-172X 23,2 68,4 11,364 EN 10270-1 430,1 103,58 35,18 50,1 | 82,2 | 47,3 | 20,7
Z-162LX 20 53,8 12,621 EN 10270-1 341,5 78,68 24,88 49,2 | 86,2 | 42,9 | 18,4
Z-177LX 25 68,1 17,907 EN 10270-1 555,1 97,05 28,95 43,6 | 79,6 | 38,1 | 13,2
Z-162U-38X 18 60,5 19,17 EN 10270-1 452,6 81,8 21,3 42,2 | 80,1 | 34,5 | 11,9
Z-175X 19,2 62 22,196 EN 10270-1 510 82,93 20,93 40,7 | 79,5 | 32,4 | 10,4
Z-177QX 18 56,9 58,774 EN 10270-1 739,6 68,26 11,36 33,8 | 77,9 | 19,7 | 3,9
Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202085; Zugfeder Z-147FX

Ursprungsland: DE, German; Zugfeder Z-147FX
