Zugfeder Z-162U-25X Federstahl Ø 3 x 32 x 230 mm / 270°

Staffelpreise - Zugfeder Z-162U-25X

Bestellmenge Einzelpreis [EUR]
1 9,2000 EUR
2 5,7900 EUR
3 4,5900 EUR
7 3,9200 EUR
17 3,9200 EUR
37 3,9200 EUR
75 3,9200 EUR
125 3,9200 EUR
175 3,9200 EUR
250 3,9200 EUR
350 3,9200 EUR
450 3,9200 EUR

Zugfeder Kaufen

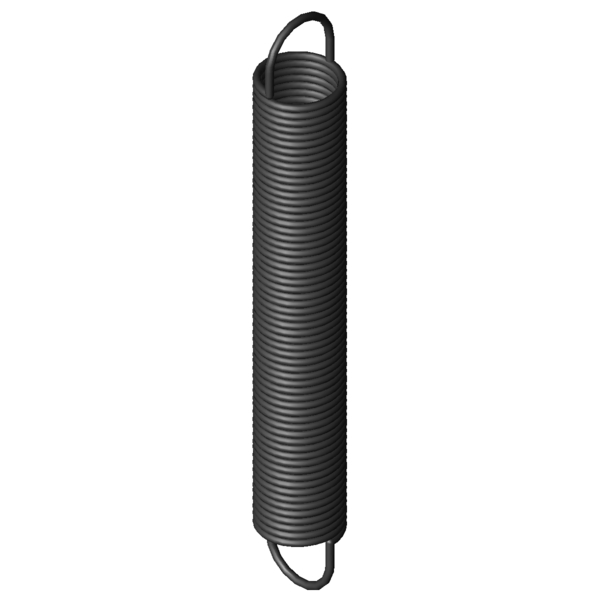

Produktbild Zugfeder Z-162U-25X
Produktbild Zugfeder Z-162U-25X
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-162U-25X

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 3 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 32 mm Äußerer Windungsdurchmesser
Dh 37 mm Kleinster Hülsendurchmesser
L0 230 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 188,25 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 677,33 mm Größte Länge bei statischer Belastung
sn 447,33 mm Größter Federweg bei statischer Belastung
Fn 265,6 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 20,87 mm Abstand der Öseninnkante vom Federkörper
R 0,548 N/mm Federrate
F0 20,5 N Innere Vorspannkraft
Fntol 12,46 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 3 mm (+/-) Toleranz für ungespannte Länge
Detol 0,5 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 50 Grad Toleranz Ösenstellung
Gewicht 323,35 g Gewicht des Artikels
Preisgruppe ###ZZ - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-162U-25X Federstahl Ø 3 x 32 x 230 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-162U-25X Federstahl Ø 3 x 32 x 230 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-162U-25X Federstahl Ø 3 x 32 x 230 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-162U-25X Federstahl Ø 3 x 32 x 230 mm / 270°

Kraft-Weg-Berechnung Zugfeder Z-162U-25X

Anfrageformular Zugfeder Z-162U-25X Federstahl Ø 3 x 32 x 230 mm / 270°

Anfrageformular Zugfeder Z-162U-25X

Ähnliche Zugfedern im Umfeld der Zugfeder Z-162U-25X Federstahl Ø 3 x 32 x 230 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-162U-25X EN 10270-1 3 32 230 265,6 677,33 447,33 0,548 100,0 | 100,0 | 100,0 | 100,0
RZ-162U-25X 1.4310 3 32 230 219,4 661,38 431,38 0,471 91,7 | 100,0 | 89,5 | 85,7
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-162E-14X 38 223 0,24 EN 10270-1 180 938 715 66,4 | 91,5 | 65,2 | 42,4
Z-153EX 27,5 234 0,328 EN 10270-1 184,9 756,69 522,69 75,5 | 89,2 | 77,6 | 59,6
Z-153DX 27,5 213 0,365 EN 10270-1 184,9 681,91 468,91 78,7 | 87,3 | 82,5 | 66,4
Z-162U-26X 32 254 0,485 EN 10270-1 265,6 759,29 505,29 93,2 | 96,9 | 94,3 | 88,5
Z-162KX 30 210 0,521 EN 10270-1 233,4 624,14 414,14 92,6 | 92,8 | 90,2 | 94,9
Z-168CX 35,2 247 0,528 EN 10270-1 290,5 761,87 514,87 92,3 | 92,6 | 89,2 | 95,0
Z-162U-25X 32 230 0,548 EN 10270-1 265,6 677,33 447,33 100,0 | 100,0 | 100,0 | 100,0
Z-168BX 35,2 222 0,607 EN 10270-1 290,5 670,16 448,16 93,6 | 93,7 | 95,6 | 91,6
Z-162U-24X 32 206 0,629 EN 10270-1 265,6 595,38 389,38 92,4 | 96,5 | 93,5 | 87,0
Z-168AX 35,2 199 0,697 EN 10270-1 290,5 588,8 389,8 86,4 | 90,4 | 89,3 | 79,7
Z-162U-23X 32 185 0,724 EN 10270-1 265,6 523,67 338,67 85,7 | 93,5 | 87,9 | 75,7
Z-162K-04X 25 227 0,832 EN 10270-1 277,6 534,45 307,45 79,3 | 90,1 | 82,2 | 65,8
Z-171DX 28,2 262 0,98 EN 10270-1 358,7 604,05 342,05 73,9 | 89,9 | 75,3 | 56,6
Z-171CX 28,2 236 1,107 EN 10270-1 358,7 538,82 302,82 71,4 | 93,1 | 70,9 | 50,1
Z-171BX 28,2 210 1,272 EN 10270-1 358,7 473,59 263,59 67,1 | 91,1 | 66,5 | 43,6
Z-177K-04X 32 230 1,443 EN 10270-1 441,6 511,48 281,48 64,6 | 94,4 | 61,5 | 37,8
Z-177K-03X 32 205 1,669 EN 10270-1 441,6 448,4 243,4 60,3 | 90,8 | 57,3 | 32,7
Z-189X 36 236 1,702 EN 10270-1 528,1 526,07 290,07 59,1 | 87,1 | 57,6 | 32,6
Z-188X 36 212 1,953 EN 10270-1 528,1 464,84 252,84 55,7 | 85,4 | 53,4 | 28,4
Z-177K-02X 32 179 1,979 EN 10270-1 441,6 384,33 205,33 55,9 | 87,1 | 53,0 | 27,6
Z-198X 29 253 3,105 EN 10270-1 645,8 446,81 193,81 48,5 | 85,5 | 42,2 | 17,8
Z-197X 29 225 3,57 EN 10270-1 645,8 393,58 168,58 47,6 | 87,8 | 39,4 | 15,5
Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202085; Zugfeder Z-162U-25X

Ursprungsland: DE, German; Zugfeder Z-162U-25X
