Zugfeder Z-162U-32X Federstahl Ø 3 x 24 x 154 mm / 270°

Staffelpreise - Zugfeder Z-162U-32X

Bestellmenge Einzelpreis [EUR]
1 7,1700 EUR
2 4,5200 EUR
3 3,5600 EUR
7 3,0400 EUR
17 3,0400 EUR
37 3,0400 EUR
75 3,0400 EUR
125 3,0400 EUR
175 3,0400 EUR
250 3,0400 EUR
350 3,0400 EUR
450 3,0400 EUR

Zugfeder Kaufen

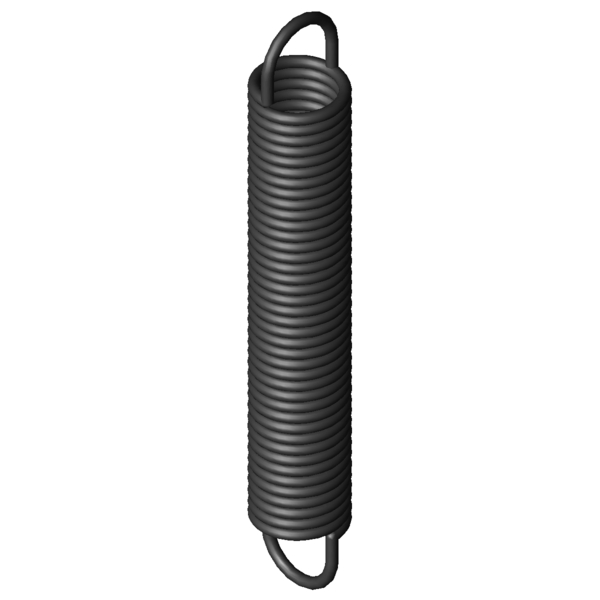

Produktbild Zugfeder Z-162U-32X
Produktbild Zugfeder Z-162U-32X
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-162U-32X

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 3 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 24 mm Äußerer Windungsdurchmesser
Dh 28,9 mm Kleinster Hülsendurchmesser
L0 154 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 125,25 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 300,84 mm Größte Länge bei statischer Belastung
sn 146,84 mm Größter Federweg bei statischer Belastung
Fn 348,5 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 14,37 mm Abstand der Öseninnkante vom Federkörper
R 2,187 N/mm Federrate
F0 27,5 N Innere Vorspannkraft
Fntol 19,1 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 2 mm (+/-) Toleranz für ungespannte Länge
Detol 0,35 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 36 Grad Toleranz Ösenstellung
Gewicht 156,8 g Gewicht des Artikels
Preisgruppe ###ZO - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-162U-32X Federstahl Ø 3 x 24 x 154 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-162U-32X Federstahl Ø 3 x 24 x 154 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-162U-32X Federstahl Ø 3 x 24 x 154 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-162U-32X Federstahl Ø 3 x 24 x 154 mm / 270°

Kraft-Weg-Berechnung Zugfeder Z-162U-32X

Anfrageformular Zugfeder Z-162U-32X Federstahl Ø 3 x 24 x 154 mm / 270°

Anfrageformular Zugfeder Z-162U-32X

Ähnliche Zugfedern im Umfeld der Zugfeder Z-162U-32X Federstahl Ø 3 x 24 x 154 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-162U-32X EN 10270-1 3 24 154 348,5 300,84 146,84 2,187 100,0 | 100,0 | 100,0 | 100,0
RZ-162U-32X 1.4310 3 24 154 287,9 295,61 141,61 1,878 91,7 | 100,0 | 89,5 | 85,7
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-136DX 22 170 0,292 EN 10270-1 123,3 561,82 391,82 44,2 | 83,0 | 36,4 | 13,3
Z-136CX 22 154 0,33 EN 10270-1 123,3 500,88 346,88 46,6 | 86,1 | 38,9 | 15,0
Z-136BX 22 138 0,379 EN 10270-1 123,3 439,94 301,94 47,3 | 82,6 | 42,0 | 17,2
Z-147KX 24 166 0,386 EN 10270-1 148 524,62 358,62 49,3 | 88,7 | 41,7 | 17,4
Z-153AX 27,5 156 0,545 EN 10270-1 184,9 470,29 314,29 54,8 | 89,8 | 49,9 | 24,8
Z-147JX 24 122 0,579 EN 10270-1 148 360,58 238,58 54,1 | 84,2 | 52,0 | 26,1
Z-147K-04X 20 156 0,72 EN 10270-1 176,1 380,1 224,1 58,8 | 85,1 | 58,0 | 33,1
Z-156BX 22,5 165 0,925 EN 10270-1 223,8 387,73 222,73 65,8 | 90,1 | 65,1 | 42,3
Z-156AX 22,5 148 1,064 EN 10270-1 223,8 341,72 193,72 69,9 | 91,1 | 70,0 | 48,7
Z-162K-02X 25 171 1,174 EN 10270-1 277,6 389,01 218,01 73,4 | 93,1 | 73,5 | 53,7
Z-156X 22,5 130 1,251 EN 10270-1 223,8 294,72 164,72 73,7 | 87,2 | 76,7 | 57,2
Z-156KX 20 163,5 1,356 EN 10270-1 249,9 332,91 169,41 76,1 | 87,0 | 79,2 | 62,2
Z-162K-01X 25 143 1,477 EN 10270-1 277,6 316,29 173,29 81,3 | 94,1 | 82,2 | 67,5
Z-162U-33X 24 172 1,906 EN 10270-1 348,5 340,46 168,46 92,4 | 96,5 | 93,6 | 87,2
Z-162U-32X 24 154 2,187 EN 10270-1 348,5 300,84 146,84 100,0 | 100,0 | 100,0 | 100,0
Z-162U-31X 24 133 2,64 EN 10270-1 348,5 254,61 121,61 89,9 | 95,5 | 91,4 | 82,8
Z-174AX 23,2 180 2,856 EN 10270-1 430,1 319,96 139,96 85,8 | 92,0 | 88,2 | 77,2
Z-162O-01X 20 146 2,879 EN 10270-1 341,5 255,1 109,1 84,2 | 90,5 | 86,1 | 75,8
Z-174X 23,2 158 3,359 EN 10270-1 430,1 277 119 80,9 | 96,0 | 81,0 | 65,7
Z-177OX 25 176 4,392 EN 10270-1 555,1 294,03 118,03 70,3 | 88,9 | 71,6 | 50,5
Z-195X 29 149 6,015 EN 10270-1 645,8 249,05 100,05 60,9 | 84,8 | 61,0 | 36,8
Z-177X 19,2 151 6,561 EN 10270-1 510 221,8 70,8 60,6 | 90,6 | 58,3 | 32,9
Z-203X 24 141 11,748 EN 10270-1 765,7 200,33 59,33 50,1 | 88,9 | 43,0 | 18,4
Z-232X 25 183 14,368 EN 10270-1 1008 245,56 62,56 45,2 | 82,3 | 38,6 | 14,7
Z-231X 25 156 17,424 EN 10270-1 1008 207,44 51,44 44,7 | 87,1 | 34,8 | 12,1
Z-230JX 25 124 23,37 EN 10270-1 1008 162,4 38,4 40,2 | 81,1 | 30,4 | 9,0
Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202085; Zugfeder Z-162U-32X

Ursprungsland: DE, German; Zugfeder Z-162U-32X
