Zugfeder Z-176I Federstahl Ø 3,2 x 19,2 x 103 mm / 180°

Staffelpreise - Zugfeder Z-176I

Bestellmenge Einzelpreis [EUR]
1 6,7100 EUR
2 4,2300 EUR
3 3,0800 EUR
7 2,6300 EUR
17 2,6300 EUR
37 2,6300 EUR
75 2,6300 EUR
125 2,6300 EUR
175 2,6300 EUR
250 2,6300 EUR
350 2,6300 EUR
450 2,6300 EUR

Zugfeder Kaufen

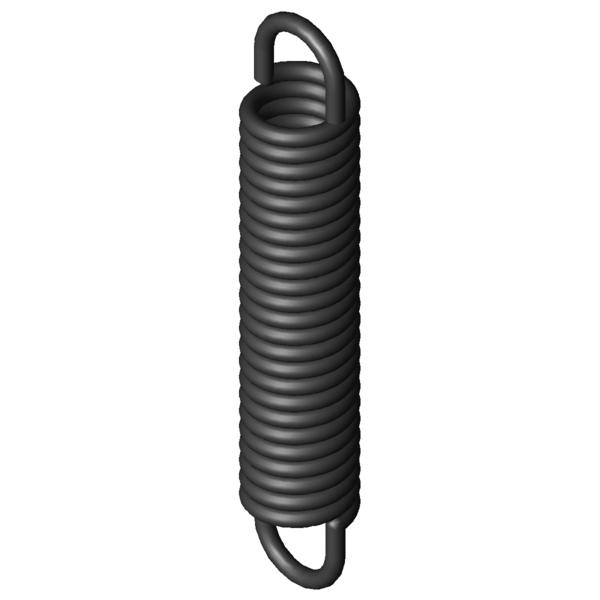

Produktbild Zugfeder Z-176I
Produktbild Zugfeder Z-176I
Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-176I

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 - N Kraft der Feder vorgespannt
L1 - mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 - mm Strecke der Feder vorgespannt
F2 - N Kraft der Feder gespannt
L2 - mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 - mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 3,2 mm Drahtdurchmesser
D - mm Mittlerer Windungsdurchmesser
De 19,2 mm Äußerer Windungsdurchmesser
Dh 24,3 mm Kleinster Hülsendurchmesser
L0 103 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 81,6 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 146,64 mm Größte Länge bei statischer Belastung
sn 43,64 mm Größter Federweg bei statischer Belastung
Fn 510 N Höchstkraft bei statischer Belastung
n - Stück Anzahl der federnden Windungen
nt - Stück Anzahl der Windungen
Lh 10,7 mm Abstand der Öseninnkante vom Federkörper
R 10,645 N/mm Federrate
F0 45,5 N Innere Vorspannkraft
Fntol 41,83 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 2 mm (+/-) Toleranz für ungespannte Länge
Detol 0,3 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 26 Grad Toleranz Ösenstellung
Gewicht 83,91 g Gewicht des Artikels
Preisgruppe ###ZL - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-176I Federstahl Ø 3,2 x 19,2 x 103 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-176I Federstahl Ø 3,2 x 19,2 x 103 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-176I Federstahl Ø 3,2 x 19,2 x 103 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-176I Federstahl Ø 3,2 x 19,2 x 103 mm / 180°

Kraft-Weg-Berechnung Zugfeder Z-176I

Anfrageformular Zugfeder Z-176I Federstahl Ø 3,2 x 19,2 x 103 mm / 180°

Anfrageformular Zugfeder Z-176I

Ähnliche Zugfedern im Umfeld der Zugfeder Z-176I Federstahl Ø 3,2 x 19,2 x 103 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-176I EN 10270-1 3,2 19,2 103 510 146,64 43,64 10,645 100,0 | 100,0 | 100,0 | 100,0
RZ-176I 1.4310 3,2 19,2 103 422,9 145,28 42,28 9,143 91,8 | 100,0 | 89,9 | 85,6
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
Z-136I 22 110 0,516 EN 10270-1 123,3 331,89 221,89 35,9 | 81,1 | 21,9 | 4,8
Z-130K-04I 16 109 0,77 EN 10270-1 124,8 258,25 149,25 37,3 | 78,0 | 26,9 | 7,2
Z-141AI 18 118 0,856 EN 10270-1 149,2 278,64 160,64 39,1 | 81,2 | 28,2 | 7,9
Z-141I 18 104 1,007 EN 10270-1 149,2 240,46 136,46 41,7 | 85,1 | 30,6 | 9,4
Z-137AI 18,6 95 1,033 EN 10270-1 144,7 224,6 129,6 41,5 | 83,9 | 31,0 | 9,6
Z-147K-02I 20 112 1,099 EN 10270-1 176,1 258,86 146,86 42,7 | 85,6 | 32,1 | 10,3
Z-140AI 18 87,4 1,263 EN 10270-1 149,2 196,22 108,82 42,3 | 80,4 | 34,7 | 11,7
Z-147K-01I 20 90,9 1,485 EN 10270-1 176,1 199,61 108,71 45,2 | 84,3 | 37,3 | 13,9
Z-156HI 20 91 2,912 EN 10270-1 249,9 169,88 78,88 55,6 | 87,5 | 52,2 | 27,1
Z-156GI 20 86 3,16 EN 10270-1 249,9 158,71 72,71 56,6 | 85,9 | 54,5 | 29,4
Z-158I 18,5 86,6 3,966 EN 10270-1 268,6 148,65 62,05 61,6 | 86,2 | 61,5 | 37,0
Z-162N-01I 20 112 4,035 EN 10270-1 341,5 189,8 77,8 63,6 | 91,8 | 61,5 | 37,6
Z-162NI 20 95,8 5,023 EN 10270-1 341,5 158,32 62,52 69,1 | 92,2 | 68,4 | 46,7
Z-162U-40I 18 105,5 8,891 EN 10270-1 452,6 151,49 45,99 90,4 | 95,0 | 91,8 | 84,2
Z-176I 19,2 103 10,645 EN 10270-1 510 146,64 43,64 100,0 | 100,0 | 100,0 | 100,0
Z-162U-39I 18 86 11,93 EN 10270-1 452,6 120,3 34,3 87,5 | 90,3 | 83,7 | 88,6
Z-177SI 18 111 23,39 EN 10270-1 739,6 139,55 28,55 68,0 | 91,8 | 67,2 | 45,1
Anzahl der ähnlichen Metallfedern: 16

Zolltarifnummer: 73202085; Zugfeder Z-176I

Ursprungsland: DE, German; Zugfeder Z-176I
