Zugfeder Z-198I Federstahl Ø 4 x 29 x 253 mm / 180°

Staffelpreise - Zugfeder Z-198I

Bestellmenge	Einzelpreis [EUR]
1	14,1400 EUR
2	11,2600 EUR
3	6,8900 EUR
7	4,8200 EUR
17	4,8200 EUR
37	4,8200 EUR
75	4,8200 EUR
125	4,8200 EUR
175	4,8200 EUR
250	4,8200 EUR
350	4,8200 EUR

Zugfeder Kaufen

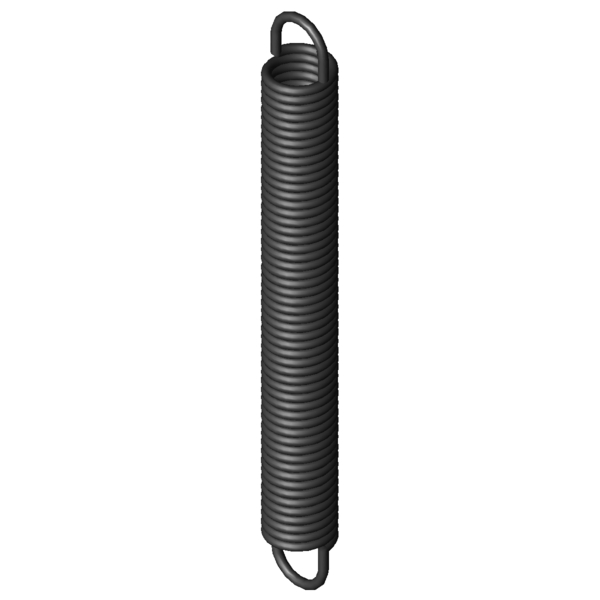

Produktbild Zugfeder Z-198I

Menge:Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-198I

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Ösenform	1/1 deutsche	-	Ösenform
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2		mm	Strecke der Feder gespannt
Ösenstellung	180	°	Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d	4	mm	Drahtdurchmesser
D		mm	Mittlerer Windungsdurchmesser
De	29	mm	Äußerer Windungsdurchmesser
Dh	35,4	mm	Kleinster Hülsendurchmesser
L0	253	mm	Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk	218	mm	Länge des unbelasteten Federkörpers mit Vorspannung
Ln	445,92	mm	Größte Länge bei statischer Belastung
sn	192,92	mm	Größter Federweg bei statischer Belastung
Fn	645,8	N	Höchstkraft bei statischer Belastung
n		Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Windungen
Lh	17,5	mm	Abstand der Öseninnkante vom Federkörper
R	3,12	N/mm	Federrate
F0	44	N	Innere Vorspannkraft
Fntol	36,32	N	(+/-) Toleranz bei statischer Höchstkraft
L0tol	3	mm	(+/-) Toleranz für ungespannte Länge
Detol	0,35	mm	(+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol	40	Grad	Toleranz Ösenstellung
Gewicht	431,172	g	Gewicht des Artikels
Preisgruppe	###AJ	-	Preisgruppe für diesen Artikel

Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-198I Federstahl Ø 4 x 29 x 253 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-198I Federstahl Ø 4 x 29 x 253 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-198I Federstahl Ø 4 x 29 x 253 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-198I Federstahl Ø 4 x 29 x 253 mm / 180°

Kraft-Weg-Berechnung Zugfeder Z-198I

Anfrageformular Zugfeder Z-198I Federstahl Ø 4 x 29 x 253 mm / 180°

Anfrageformular Zugfeder Z-198I

Ähnliche Zugfedern im Umfeld der Zugfeder Z-198I Federstahl Ø 4 x 29 x 253 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
Z-162KI	30	210	0,526	EN 10270-1	233,4	622,41	412,41	47,2 \| 83,2 \| 41,5 \| 16,9
Z-168CI	35,2	247	0,53	EN 10270-1	290,5	759,78	512,78	48,3 \| 86,7 \| 41,3 \| 16,9
Z-162U-25I	32	230	0,55	EN 10270-1	265,6	675,52	445,52	48,5 \| 85,5 \| 42,2 \| 17,8
Z-162K-04I	25	227	0,836	EN 10270-1	277,6	533,34	306,34	54,0 \| 82,0 \| 53,0 \| 27,1
Z-171EI	28,2	287	0,882	EN 10270-1	358,7	667,06	380,06	56,6 \| 88,5 \| 53,2 \| 28,2
Z-171DI	28,2	262	0,984	EN 10270-1	358,7	602,83	340,83	59,6 \| 91,3 \| 56,1 \| 31,4
Z-171CI	28,2	236	1,112	EN 10270-1	358,7	537,59	301,59	61,8 \| 90,2 \| 59,8 \| 35,5
Z-171BI	28,2	210	1,278	EN 10270-1	358,7	472,36	262,36	64,0 \| 86,7 \| 64,5 \| 40,8
Z-162U-36I	24	241	1,282	EN 10270-1	348,5	491,43	250,43	63,8 \| 84,3 \| 65,5 \| 41,6
Z-177K-04I	32	230	1,45	EN 10270-1	441,6	510,12	280,12	68,7 \| 90,5 \| 68,6 \| 47,1
Z-174DI	23,2	254	1,921	EN 10270-1	430,1	462,07	208,07	76,0 \| 86,5 \| 79,7 \| 61,8
Z-200I	29	317	2,403	EN 10270-1	645,8	567,62	250,62	86,2 \| 93,3 \| 88,5 \| 77,0
Z-199I	29	285	2,714	EN 10270-1	645,8	506,77	221,77	92,2 \| 96,3 \| 93,5 \| 87,0
Z-177PI	25	248	2,934	EN 10270-1	555,1	424,65	176,65	91,3 \| 91,4 \| 88,8 \| 93,9
Z-198I	29	253	3,12	EN 10270-1	645,8	445,92	192,92	100,0 \| 100,0 \| 100,0 \| 100,0
Z-197I	29	225	3,59	EN 10270-1	645,8	392,68	167,68	92,2 \| 96,3 \| 93,5 \| 86,9
Z-196I	29	201	4,121	EN 10270-1	645,8	347,05	146,05	85,6 \| 93,1 \| 87,9 \| 75,7
Z-228I	30	279	4,709	EN 10270-1	858,7	446,08	167,08	79,4 \| 92,1 \| 80,9 \| 65,1
Z-207I	24	277	5,301	EN 10270-1	765,7	408,46	131,46	75,0 \| 91,4 \| 76,2 \| 57,5
Z-227I	30	248	5,418	EN 10270-1	858,7	393,22	145,22	75,5 \| 94,5 \| 75,2 \| 56,6
Z-206I	24	245	6,093	EN 10270-1	765,7	359,37	114,37	71,7 \| 93,2 \| 71,8 \| 50,0
Z-226I	30	221	6,221	EN 10270-1	858,7	347,45	126,45	70,2 \| 91,0 \| 70,4 \| 49,3
Z-258I	30	305	7,617	EN 10270-1	1134	439,49	134,49	63,2 \| 86,5 \| 63,3 \| 39,7
Z-257I	30	270	8,763	EN 10270-1	1134	386,89	116,89	61,1 \| 90,1 \| 58,8 \| 34,5
Z-235I	25	272	9,064	EN 10270-1	1008	371,17	99,17	60,0 \| 89,4 \| 57,7 \| 32,9
Z-256I	30	240	10,062	EN 10270-1	1134	341,81	101,81	58,5 \| 90,5 \| 54,9 \| 30,1
Z-234I	25	241	10,428	EN 10270-1	1008	327,2	86,2	57,7 \| 90,1 \| 54,4 \| 28,6
Z-255I	30	205	12,164	EN 10270-1	1134	289,21	84,21	53,7 \| 85,9 \| 50,3 \| 24,9

Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202085; Zugfeder Z-198I

Ursprungsland: DE, German; Zugfeder Z-198I
