Zugfeder Z-254X Federstahl Ø 5 x 30 x 177 mm / 270°

Staffelpreise - Zugfeder Z-254X

Bestellmenge	Einzelpreis [EUR]
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	5,2300 EUR
37	5,2300 EUR
75	5,2300 EUR
125	5,2300 EUR
175	5,2300 EUR
250	5,2300 EUR
350	5,2300 EUR

Zugfeder Kaufen

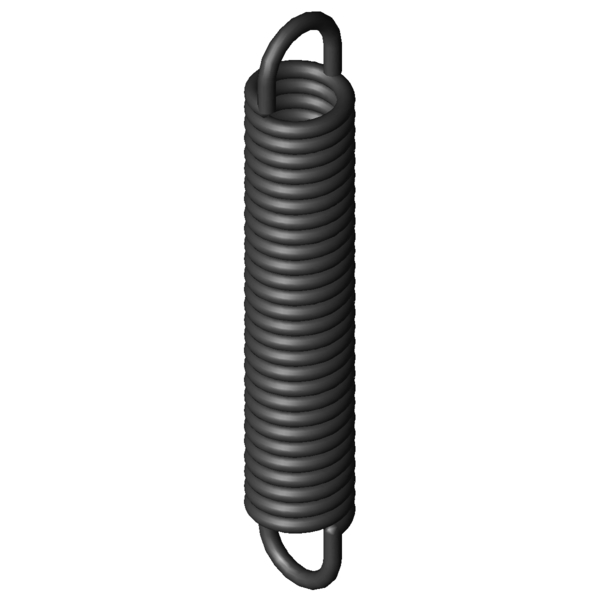

Produktbild Zugfeder Z-254X

Menge:Menge: In den Warenkorb legen

Technische Daten - Zugfeder Z-254X

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Ösenform	1/1 deutsche	-	Ösenform
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2		mm	Strecke der Feder gespannt
Ösenstellung	270	°	Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d	5	mm	Drahtdurchmesser
D		mm	Mittlerer Windungsdurchmesser
De	30	mm	Äußerer Windungsdurchmesser
Dh	37,9	mm	Kleinster Hülsendurchmesser
L0	177	mm	Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk	143,75	mm	Länge des unbelasteten Federkörpers mit Vorspannung
Ln	246,76	mm	Größte Länge bei statischer Belastung
sn	69,76	mm	Größter Federweg bei statischer Belastung
Fn	1134	N	Höchstkraft bei statischer Belastung
n		Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Windungen
Lh	16,62	mm	Abstand der Öseninnkante vom Federkörper
R	14,685	N/mm	Federrate
F0	110	N	Innere Vorspannkraft
Fntol	87,64	N	(+/-) Toleranz bei statischer Höchstkraft
L0tol	2,5	mm	(+/-) Toleranz für ungespannte Länge
Detol	0,35	mm	(+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol	28	Grad	Toleranz Ösenstellung
Gewicht	359,7165	g	Gewicht des Artikels
Preisgruppe	###AK	-	Preisgruppe für diesen Artikel

Technische Darstellung Zugfeder

Datenblatt Zugfeder Z-254X Federstahl Ø 5 x 30 x 177 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder Z-254X Federstahl Ø 5 x 30 x 177 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder Z-254X Federstahl Ø 5 x 30 x 177 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder Z-254X Federstahl Ø 5 x 30 x 177 mm / 270°

Kraft-Weg-Berechnung Zugfeder Z-254X

Anfrageformular Zugfeder Z-254X Federstahl Ø 5 x 30 x 177 mm / 270°

Anfrageformular Zugfeder Z-254X

Ähnliche Zugfedern im Umfeld der Zugfeder Z-254X Federstahl Ø 5 x 30 x 177 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
Z-171AX	28,2	188	1,462	EN 10270-1	358,7	417,26	229,26	41,6 \| 84,0 \| 31,0 \| 9,6
Z-177K-03X	32	205	1,669	EN 10270-1	441,6	448,4	243,4	43,0 \| 84,0 \| 33,8 \| 11,2
Z-171X	28,2	166	1,72	EN 10270-1	358,7	360,93	194,93	43,0 \| 83,9 \| 33,7 \| 11,3
Z-162U-33X	24	172	1,906	EN 10270-1	348,5	340,46	168,46	42,6 \| 79,1 \| 36,1 \| 12,7
Z-177K-02X	32	179	1,979	EN 10270-1	441,6	384,33	205,33	46,0 \| 88,2 \| 36,5 \| 13,2
Z-177K-01X	32	154	2,429	EN 10270-1	441,6	321,25	167,25	46,9 \| 84,3 \| 40,3 \| 16,2
Z-174AX	23,2	180	2,856	EN 10270-1	430,1	319,96	139,96	47,6 \| 79,9 \| 43,9 \| 18,9
Z-196X	29	201	4,096	EN 10270-1	645,8	347,95	146,95	55,8 \| 88,2 \| 52,2 \| 27,0
Z-177OX	25	176	4,392	EN 10270-1	555,1	294,03	118,03	56,0 \| 84,9 \| 54,0 \| 28,9
Z-195X	29	149	6,015	EN 10270-1	645,8	249,05	100,05	63,3 \| 86,9 \| 63,3 \| 39,7
Z-225X	30	190	7,465	EN 10270-1	858,7	295,4	105,4	71,8 \| 94,4 \| 71,0 \| 50,1
Z-224X	30	163	9,079	EN 10270-1	858,7	249,66	86,66	77,7 \| 94,0 \| 78,1 \| 61,0
Z-255X	30	207	12,074	EN 10270-1	1134	291,84	84,84	89,5 \| 95,2 \| 91,1 \| 82,2
Z-232X	25	183	14,368	EN 10270-1	1008	245,56	62,56	92,8 \| 90,0 \| 89,3 \| 99,1
Z-254X	30	177	14,685	EN 10270-1	1134	246,76	69,76	100,0 \| 100,0 \| 100,0 \| 100,0
Z-253JX	30	140	19,63	EN 10270-1	1134	192,2	52,2	85,1 \| 93,0 \| 87,4 \| 74,8

Anzahl der ähnlichen Metallfedern: 15

Zolltarifnummer: 73202085; Zugfeder Z-254X

Ursprungsland: DE, German; Zugfeder Z-254X
