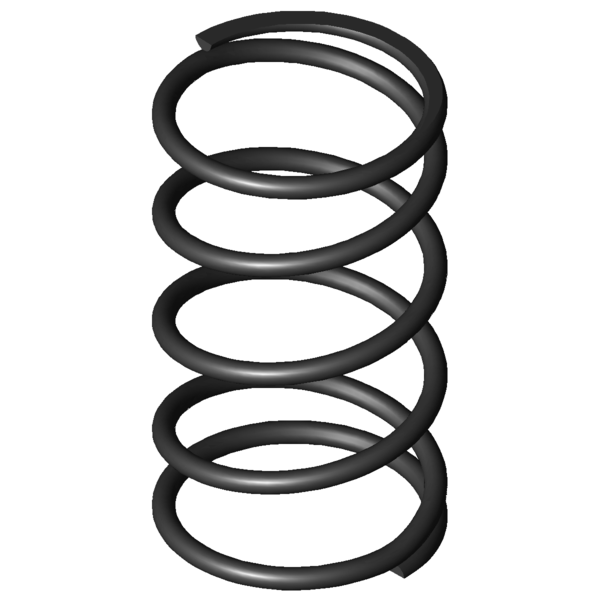

| Tipo de material |
EN 10270-1 |
- |
Tipo de material |
| Condición de los extremos del muelle |
Aplastada y esmerilada |
- |
Condición de los extremos del muelle |
| F1 |
|
N |
Fuerza del muelle precomprimido |
| L1 |
|
mm |
Longitud del muelle precomprimido |
| s1 |
|
mm |
Sección del muelle precomprimido |
| F2 |
|
N |
Fuerza del muelle comprimido |
| L2 |
|
mm |
Longitud del muelle comprimido |
| s2 |
|
mm |
Sección del muelle comprimido |
| d |
0,8 |
mm |
Diámetro del hilo |
| Di |
|
mm |
Diámetro interior de la espira |
| D |
9,2 |
mm |
Diámetro medio de la espira |
| De |
10 |
mm |
Diámetro exterior de la espira |
| Dd |
7,8 |
mm |
Diámetro máximo árbol |
| Dh |
10,8 |
mm |
Diámetro mínimo del casquillo |
| L0 |
17,5 |
mm |
Longitud del muelle no comprimido |
| Lk |
|
mm |
Longitud de la deformación |
| Fn |
18,778 |
N |
Fuerza máxima con carga estática |
| Ln |
5,24 |
mm |
Longitud permitida con carga estática |
| sn |
12,26 |
mm |
Recorrido máximo del muelle con carga estática |
| Fndyn |
18,128 |
N |
Fuerza máxima con carga dinámica |
| Lndyn |
5,66 |
mm |
Longitud permitida con carga dinámica |
| shdyn |
5,89 |
mm |
Recorrido máximo del muelle con carga dinámica |
| S |
4,771 |
mm |
Paso del muelle (distancia de centro espiral a centro espiral) |
| n |
3,5 |
Unidades |
Número de espiras elásticas |
| nt |
|
Unidades |
Número total de espiras |
| R |
1,531 |
N/mm |
Índice de rigidez |
| Gew |
0,6316 |
g |
Peso del artículo |
| Fntol |
1,53 |
N |
(+/-) Tolerancia fuerza máxima estática |
| Fndtol |
1,52 |
N |
(+/-) Tolerancia fuerza máxima dinámica |
| Detol |
0,3 |
mm |
(+/-) Tolerancia del diámetro de la espira |
| L0tol |
0,81 |
mm |
(+/-) Tolerancia longitud del muelle no comprimido |
| PG |
C |
- |
Grupo de precios para este artículo |
| F1tol |
|
N |
(+/-) Tolerancia fuerza del muelle precomprimido |
| F2tol |
|
N |
(+/-) Tolerancia fuerza del muelle comprimido |
