Resorte de compresión D-122A Acero para muelles Ø 0,8 x 10 x 96,5 mm

Precios progresivos - Resorte de compresión D-122A

Cantidad	Precio unidad [EUR]
1	4,8500 EUR
2	3,4200 EUR
3	3,2600 EUR
7	1,8400 EUR
17	0,8300 EUR
37	0,5200 EUR
75	0,3400 EUR
125	0,2817 EUR
175	0,2192 EUR
250	0,1878 EUR
350	0,1452 EUR
450	0,1264 EUR

Resorte de compresión Comprar

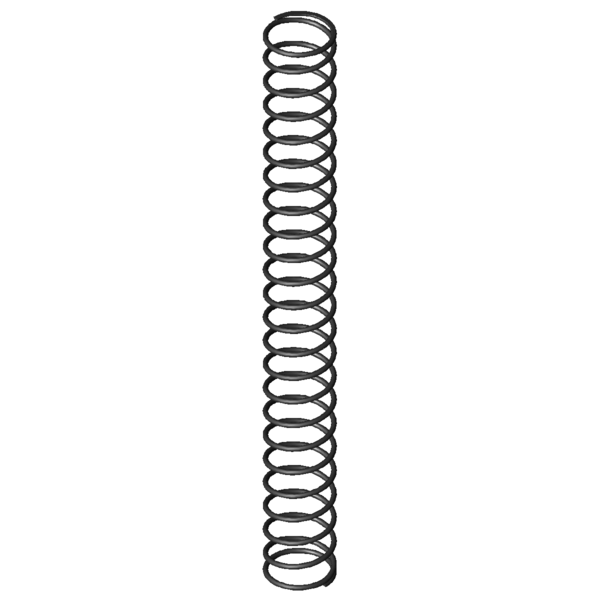

Imagen del producto Resorte de compresión D-122A

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-122A

Símbolo	Valor	Unidad	Descripción
Tipo de material	EN 10270-1	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	0,8	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	10	mm	Diámetro medio de la espira
De	10,8	mm	Diámetro exterior de la espira
Dd	8,7	mm	Diámetro máximo árbol
Dh	11,6	mm	Diámetro mínimo del casquillo
L0	96,5	mm	Longitud del muelle no comprimido
Lk	84,12	mm	Longitud de la deformación
Fn	13,145	N	Fuerza máxima con carga estática
Ln	25,62	mm	Longitud permitida con carga estática
sn	70,88	mm	Recorrido máximo del muelle con carga estática
Fndyn	12,587	N	Fuerza máxima con carga dinámica
Lndyn	28,63	mm	Longitud permitida con carga dinámica
shdyn	53,26	mm	Recorrido máximo del muelle con carga dinámica
S	4,253	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	22,5	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	0,185	N/mm	Índice de rigidez
Gew	3,0582	g	Peso del artículo
Fntol	1,05	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	1,04	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,3	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	4,62	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	D	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-122A Acero para muelles Ø 0,8 x 10 x 96,5 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-122A Acero para muelles Ø 0,8 x 10 x 96,5 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-122A Acero para muelles Ø 0,8 x 10 x 96,5 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-122A Acero para muelles Ø 0,8 x 10 x 96,5 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-122A

Formulario de consulta Resorte de compresión D-122A Acero para muelles Ø 0,8 x 10 x 96,5 mm

Formulario de consulta Resorte de compresión D-122A

Resortes de compresión similares para Resorte de compresión D-122A Acero para muelles Ø 0,8 x 10 x 96,5 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
D-122A	EN 10270-1	0,8	10,8	96,5	13,145	25,62	70,88	22,5	0,185	89,4 \| 100,0 \| 85,9 \| 82,2
VD-122	1.4310	0,8	10,8	96,5	14,559	21,35	75,15	18,5	0,194	92,9 \| 100,0 \| 92,9 \| 85,9
VD-122A	1.4310	0,8	10,8	96,5	11,291	25,62	70,88	22,5	0,159	83,7 \| 100,0 \| 80,5 \| 70,6

Número de resortes metálicos similares: 3

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
D-063H-14	11,5	74,3	0,026	EN 10270-1	1,459	17,89	56,41	43,7 \| 77,8 \| 41,8 \| 11,5
D-063M	8,5	97,6	0,08	EN 10270-1	6,828	12,5	85,1	60,0 \| 80,0 \| 64,3 \| 35,6
D-090W-04	11,6	98	0,097	EN 10270-1	8,217	13,5	84,5	67,3 \| 90,1 \| 68,7 \| 43,1
D-090H	9	99,2	0,1	EN 10270-1	8,543	13,5	85,7	65,5 \| 83,1 \| 69,0 \| 44,2
D-090AA	10,5	117	0,108	EN 10270-1	10,919	15,6	101,4	67,7 \| 86,2 \| 69,3 \| 47,7
D-090Z	10,5	72,4	0,176	EN 10270-1	10,955	10,05	62,35	78,5 \| 83,7 \| 73,8 \| 77,9
D-115G	12	84,6	0,178	EN 10270-1	13,077	11,31	73,29	84,9 \| 88,4 \| 87,3 \| 79,1
D-122A	10,8	96,5	0,185	EN 10270-1	13,145	25,62	70,88	89,4 \| 100,0 \| 85,9 \| 82,2
D-117Q	12	84	0,22	EN 10270-1	14,816	16,66	67,34	92,8 \| 92,3 \| 88,5 \| 97,5
D-122	10,8	96,5	0,226	EN 10270-1	16,951	21,35	75,15	100,0 \| 100,0 \| 100,0 \| 100,0
D-122A-14	10	92,5	0,29	EN 10270-1	20,764	20,82	71,68	87,5 \| 96,1 \| 88,5 \| 77,9
D-155A	11	81,5	0,453	EN 10270-1	23,261	30,13	51,38	69,3 \| 87,5 \| 70,6 \| 49,8
D-155A-10	11	114	0,497	EN 10270-1	42,924	27,63	86,38	65,4 \| 87,6 \| 63,2 \| 45,4
D-155	11	81,5	0,551	EN 10270-1	31,044	25,13	56,38	64,4 \| 87,5 \| 64,8 \| 41,0
D-179J-04	14	96,2	0,556	EN 10270-1	42,266	20,16	76,04	64,4 \| 83,2 \| 69,5 \| 40,6
D-143D	10	76,3	0,572	EN 10270-1	32,627	19,28	57,02	63,4 \| 86,8 \| 63,9 \| 39,4
D-179N	12	88,8	0,743	EN 10270-1	48,547	23,47	65,33	58,7 \| 84,9 \| 60,9 \| 30,4
D-180Q	13	92,7	0,829	EN 10270-1	55,694	25,56	67,14	56,3 \| 81,9 \| 59,9 \| 27,2
D-195A	11,25	93,5	1,105	EN 10270-1	63,409	36,14	57,36	52,5 \| 85,6 \| 51,5 \| 20,4
D-180Q-05	11	101	1,213	EN 10270-1	75,463	38,8	62,2	52,7 \| 86,8 \| 52,6 \| 18,6
D-195	11,25	93,5	1,344	EN 10270-1	82,816	31,9	61,6	51,2 \| 85,6 \| 51,2 \| 16,8
D-195A-12	11	70	1,731	EN 10270-1	76,903	25,58	44,42	43,9 \| 78,2 \| 40,6 \| 13,0
D-207AE	11	69	2,391	EN 10270-1	85,8	33,12	35,88	39,6 \| 75,6 \| 33,8 \| 9,4

Número de resortes metálicos similares: 22

Número de arancel aduanero: 73202081; Resorte de compresión D-122A

País de origen: DE, German; Resorte de compresión D-122A
