Resorte de compresión D-132B Acero para muelles Ø 0,8 x 5,6 x 28 mm

Precios progresivos - Resorte de compresión D-132B

Cantidad Precio unidad [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Resorte de compresión Comprar

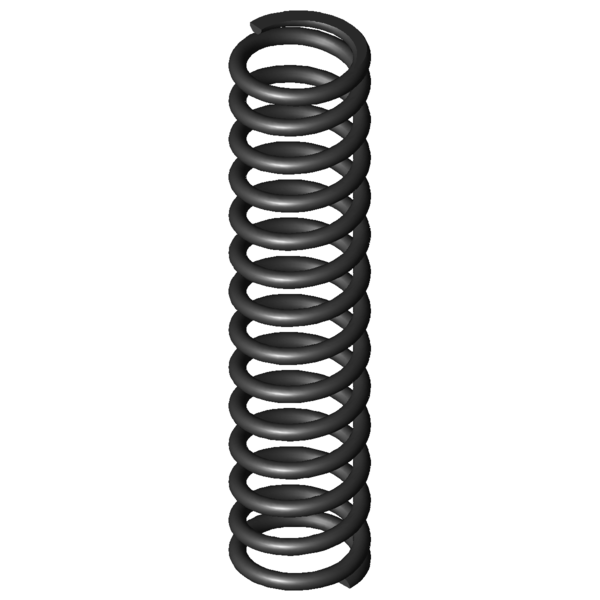

Imagen del producto Resorte de compresión D-132B
Imagen del producto Resorte de compresión D-132B
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-132B

Símbolo Valor Unidad Descripción
Tipo de material EN 10270-1 - Tipo de material
Condición de los extremos del muelle Aplastada y esmerilada - Condición de los extremos del muelle
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle comprimido
L2 mm Longitud del muelle comprimido
s2 mm Sección del muelle comprimido
d 0,8 mm Diámetro del hilo
Di mm Diámetro interior de la espira
D 5,6 mm Diámetro medio de la espira
De 6,4 mm Diámetro exterior de la espira
Dd 4,4 mm Diámetro máximo árbol
Dh 6,9 mm Diámetro mínimo del casquillo
L0 28 mm Longitud del muelle no comprimido
Lk mm Longitud de la deformación
Fn 27,876 N Fuerza máxima con carga estática
Ln 13,34 mm Longitud permitida con carga estática
sn 14,67 mm Recorrido máximo del muelle con carga estática
Fndyn 26,213 N Fuerza máxima con carga dinámica
Lndyn 14,21 mm Longitud permitida con carga dinámica
shdyn 7,53 mm Recorrido máximo del muelle con carga dinámica
S 2,176 mm Paso del muelle (distancia de centro espiral a centro espiral)
n 12,5 Unidades Número de espiras elásticas
nt Unidades Número total de espiras
R 1,901 N/mm Índice de rigidez
Gew 1,0136 g Peso del artículo
Fntol 2,03 N (+/-) Tolerancia fuerza máxima estática
Fndtol 2,01 N (+/-) Tolerancia fuerza máxima dinámica
Detol 0,2 mm (+/-) Tolerancia del diámetro de la espira
L0tol 0,85 mm (+/-) Tolerancia longitud del muelle no comprimido
PG C - Grupo de precios para este artículo
F1tol N (+/-) Tolerancia fuerza del muelle precomprimido
F2tol N (+/-) Tolerancia fuerza del muelle comprimido
dibujo técnico Resorte de compresión
dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-132B Acero para muelles Ø 0,8 x 5,6 x 28 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-132B Acero para muelles Ø 0,8 x 5,6 x 28 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-132B Acero para muelles Ø 0,8 x 5,6 x 28 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-132B Acero para muelles Ø 0,8 x 5,6 x 28 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-132B

Formulario de consulta Resorte de compresión D-132B Acero para muelles Ø 0,8 x 5,6 x 28 mm

Formulario de consulta Resorte de compresión D-132B

Resortes de compresión similares para Resorte de compresión D-132B Acero para muelles Ø 0,8 x 5,6 x 28 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidades) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
D-132B EN 10270-1 0,8 6,4 28 27,876 13,34 14,67 12,5 1,901 100,0 | 100,0 | 100,0 | 100,0
VD-132B 1.4310 0,8 6,4 28 23,943 13,34 14,67 12,5 1,633 92,9 | 100,0 | 92,9 | 85,9
Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
D-066 6,8 30 0,3 EN 10270-1 6,984 6,69 23,31 47,7 | 83,3 | 44,0 | 15,8
D-068A-14 6 23,7 0,306 EN 10270-1 4,498 9,01 14,69 51,5 | 80,3 | 58,0 | 16,1
D-068A-03 6,5 23,8 0,347 EN 10270-1 5,967 6,59 17,21 51,2 | 82,0 | 53,3 | 18,2
D-073 5,5 30 0,408 EN 10270-1 8,634 8,81 21,19 50,7 | 80,6 | 50,1 | 21,4
D-075A 5,3 29 0,426 EN 10270-1 8,377 9,36 19,64 51,8 | 80,6 | 52,4 | 22,4
D-075 5,3 28 0,523 EN 10270-1 10,567 7,81 20,19 54,9 | 81,8 | 55,3 | 27,5
D-072A 5,5 27,1 0,536 EN 10270-1 10,811 6,94 20,16 55,2 | 81,7 | 55,8 | 28,2
D-090L 6 29,2 0,606 EN 10270-1 13,083 7,62 21,58 58,5 | 86,1 | 57,5 | 31,9
D-104A 5,63 26 0,694 EN 10270-1 7,508 15,18 10,82 57,8 | 86,5 | 50,3 | 36,5
D-098 6,93 25,5 0,755 EN 10270-1 13,249 7,95 17,55 64,2 | 87,4 | 65,6 | 39,7
D-100A-01 6,4 33 0,796 EN 10270-1 18,802 9,37 23,63 64,8 | 87,9 | 64,8 | 41,9
D-100A-08 6,4 25 0,983 EN 10270-1 16,885 7,82 17,18 71,3 | 89,3 | 73,0 | 51,7
D-104 5,63 26 1,027 EN 10270-1 15,749 10,67 15,33 72,2 | 86,5 | 76,1 | 54,1
D-117H-41 7 31 1,553 EN 10270-1 30,833 11,15 19,85 85,2 | 91,8 | 82,2 | 81,7
D-132B 6,4 28 1,901 EN 10270-1 27,876 13,34 14,67 100,0 | 100,0 | 100,0 | 100,0
D-117H-51 6 27 2,122 EN 10270-1 34,493 10,74 16,26 89,9 | 94,6 | 85,5 | 89,6
D-136 5,8 24,5 2,671 EN 10270-1 30,215 13,19 11,31 82,8 | 92,7 | 84,7 | 71,1
D-143R 7,3 26,36 3 EN 10270-1 46,69 10,8 15,56 76,9 | 90,2 | 77,0 | 63,3
D-173B 7 24,5 4,965 EN 10270-1 57,277 12,96 11,54 62,8 | 86,3 | 63,7 | 38,3
D-173G 6,3 28 5,069 EN 10270-1 53,634 17,42 10,58 64,1 | 92,8 | 62,0 | 37,5
D-178B 5,8 30 6,353 EN 10270-1 73,37 18,45 11,55 58,8 | 88,0 | 58,4 | 29,9
D-173C-10 6,5 24 6,445 EN 10270-1 71,667 12,88 11,12 58,3 | 88,1 | 57,3 | 29,5
D-177 6 24 6,52 EN 10270-1 50,734 16,22 7,78 56,5 | 86,5 | 54,0 | 29,1
D-180D-04 6,5 28,3 7,578 EN 10270-1 79,401 17,82 10,48 56,1 | 90,0 | 53,3 | 25,1
D-205E 6,8 29 10,777 EN 10270-1 80,164 21,56 7,44 48,4 | 84,9 | 42,7 | 17,6
D-180H 5,5 29,5 11,297 EN 10270-1 91,907 21,36 8,14 48,1 | 84,5 | 42,9 | 16,8
D-205A-11 7 30 11,376 EN 10270-1 127,771 18,77 11,23 49,6 | 82,9 | 49,2 | 16,7
D-180Y 6 32 12,324 EN 10270-1 107,136 23,31 8,69 46,9 | 82,6 | 42,6 | 15,4
D-205A-10 7 25 13,771 EN 10270-1 124,778 15,94 9,06 45,8 | 81,6 | 42,0 | 13,8
Número de resortes metálicos similares: 28

Número de arancel aduanero: 73202081; Resorte de compresión D-132B

País de origen: DE, German; Resorte de compresión D-132B
