Resorte de compresión D-143G Acero para muelles Ø 0,9 x 8,6 x 43 mm

Precios progresivos - Resorte de compresión D-143G

Cantidad	Precio unidad [EUR]
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Resorte de compresión Comprar

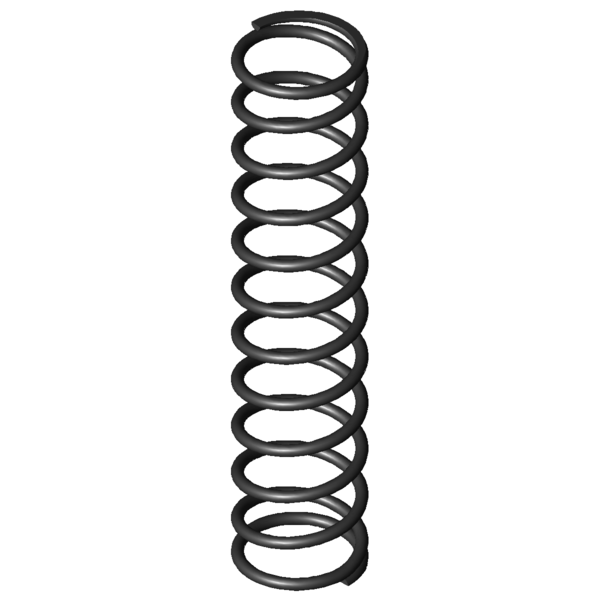

Imagen del producto Resorte de compresión D-143G

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-143G

Símbolo	Valor	Unidad	Descripción
Tipo de material	EN 10270-1	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	0,9	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	8,6	mm	Diámetro medio de la espira
De	9,5	mm	Diámetro exterior de la espira
Dd	7,2	mm	Diámetro máximo árbol
Dh	10,1	mm	Diámetro mínimo del casquillo
L0	43	mm	Longitud del muelle no comprimido
Lk		mm	Longitud de la deformación
Fn	29,535	N	Fuerza máxima con carga estática
Ln	13,49	mm	Longitud permitida con carga estática
sn	29,51	mm	Recorrido máximo del muelle con carga estática
Fndyn	28,413	N	Fuerza máxima con carga dinámica
Lndyn	14,61	mm	Longitud permitida con carga dinámica
shdyn	12,92	mm	Recorrido máximo del muelle con carga dinámica
S	4,01	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	10,5	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	1,001	N/mm	Índice de rigidez
Gew	1,6983	g	Peso del artículo
Fntol	1,77	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	1,76	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,3	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	1,33	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	C	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-143G Acero para muelles Ø 0,9 x 8,6 x 43 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-143G Acero para muelles Ø 0,9 x 8,6 x 43 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-143G Acero para muelles Ø 0,9 x 8,6 x 43 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-143G Acero para muelles Ø 0,9 x 8,6 x 43 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-143G

Formulario de consulta Resorte de compresión D-143G Acero para muelles Ø 0,9 x 8,6 x 43 mm

Formulario de consulta Resorte de compresión D-143G

Resortes de compresión similares para Resorte de compresión D-143G Acero para muelles Ø 0,9 x 8,6 x 43 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
D-143G	EN 10270-1	0,9	9,5	43	29,535	13,49	29,51	10,5	1,001	100,0 \| 100,0 \| 100,0 \| 100,0
VD-143G	1.4310	0,9	9,5	43	25,367	13,49	29,51	10,5	0,86	92,9 \| 100,0 \| 92,9 \| 85,9

Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
D-090Y	10,5	42,9	0,303	EN 10270-1	11,093	6,35	36,55	58,7 \| 86,7 \| 59,1 \| 30,3
D-126A	8,8	47	0,441	EN 10270-1	11,851	20,1	26,9	66,9 \| 91,0 \| 65,6 \| 44,0
D-122A-12	10	42,5	0,63	EN 10270-1	20,219	10,43	32,07	79,2 \| 94,2 \| 80,2 \| 63,0
D-126	8,8	47	0,652	EN 10270-1	21,451	14,1	32,9	79,1 \| 91,0 \| 81,2 \| 65,1
D-127E	8,3	45	0,733	EN 10270-1	22,051	14,9	30,1	83,4 \| 90,6 \| 86,4 \| 73,2
D-143C	10	48	0,934	EN 10270-1	33,13	12,52	35,48	91,4 \| 94,9 \| 86,2 \| 93,3
D-143G	9,5	43	1,001	EN 10270-1	29,535	13,49	29,51	100,0 \| 100,0 \| 100,0 \| 100,0
D-163A	9	40,5	1,076	EN 10270-1	17,611	24,13	16,37	81,2 \| 93,0 \| 57,6 \| 93,0
D-143L	8	43	1,288	EN 10270-1	33,006	17,37	25,63	86,9 \| 94,7 \| 88,2 \| 77,7
D-157	10,3	40	1,333	EN 10270-1	35,087	13,68	26,32	84,5 \| 91,8 \| 86,7 \| 75,1
D-163	9	40,5	1,592	EN 10270-1	37,487	16,95	23,55	78,4 \| 93,0 \| 79,3 \| 62,9
D-165E	8,7	42	1,653	EN 10270-1	39,587	18,05	23,95	77,2 \| 93,1 \| 77,9 \| 60,6
D-180-04	8,3	44	2,284	EN 10270-1	44,272	24,61	19,39	66,3 \| 89,0 \| 66,2 \| 43,8
D-199A	9,25	47,5	2,626	EN 10270-1	47,637	29,36	18,14	62,2 \| 86,6 \| 61,7 \| 38,1
D-198A	9,25	39	3,598	EN 10270-1	60,815	22,1	16,9	55,8 \| 86,7 \| 52,9 \| 27,8
D-199	9,25	47,5	3,886	EN 10270-1	103,179	20,95	26,55	57,2 \| 86,6 \| 59,3 \| 25,8
D-195A-21	9,5	41	4,218	EN 10270-1	97,89	17,8	23,2	55,7 \| 89,1 \| 54,4 \| 23,7
D-200A-06	8,5	42	5,221	EN 10270-1	112,364	20,48	21,52	51,7 \| 86,4 \| 49,6 \| 19,2
D-207D-05	8,6	44	6,355	EN 10270-1	94,518	29,13	14,87	46,9 \| 84,2 \| 40,8 \| 15,7
D-207KL	10	42,5	6,718	EN 10270-1	120,742	24,53	17,97	47,4 \| 84,6 \| 42,7 \| 14,9
D-207KM	10	48	6,718	EN 10270-1	157,693	24,53	23,47	48,5 \| 81,5 \| 49,1 \| 14,9
D-231A	9,6	45	7,049	EN 10270-1	57,306	36,87	8,13	45,8 \| 83,6 \| 39,5 \| 14,2

Número de resortes metálicos similares: 21

Número de arancel aduanero: 73202081; Resorte de compresión D-143G

País de origen: DE, German; Resorte de compresión D-143G
