Resorte de compresión D-143H Acero para muelles Ø 0,9 x 8,6 x 65 mm

Precios progresivos - Resorte de compresión D-143H

Cantidad	Precio unidad [EUR]
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Resorte de compresión Comprar

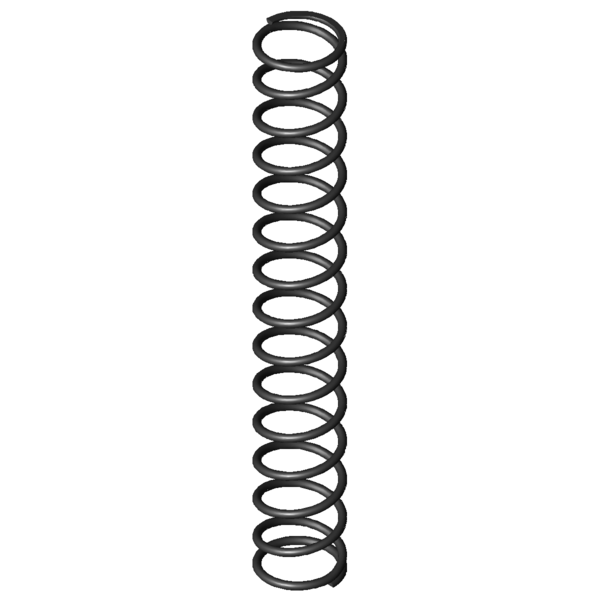

Imagen del producto Resorte de compresión D-143H

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-143H

Símbolo	Valor	Unidad	Descripción
Tipo de material	EN 10270-1	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	0,9	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	8,6	mm	Diámetro medio de la espira
De	9,5	mm	Diámetro exterior de la espira
Dd	7,2	mm	Diámetro máximo árbol
Dh	10,1	mm	Diámetro mínimo del casquillo
L0	65	mm	Longitud del muelle no comprimido
Lk	50,51	mm	Longitud de la deformación
Fn	37,497	N	Fuerza máxima con carga estática
Ln	16,83	mm	Longitud permitida con carga estática
sn	48,17	mm	Recorrido máximo del muelle con carga estática
Fndyn	31,993	N	Fuerza máxima con carga dinámica
Lndyn	23,9	mm	Longitud permitida con carga dinámica
shdyn	15,01	mm	Recorrido máximo del muelle con carga dinámica
S	4,748	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	13,5	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	0,778	N/mm	Índice de rigidez
Gew	2,1059	g	Peso del artículo
Fntol	1,85	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	1,83	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,3	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	1,65	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	C	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-143H Acero para muelles Ø 0,9 x 8,6 x 65 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-143H Acero para muelles Ø 0,9 x 8,6 x 65 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-143H Acero para muelles Ø 0,9 x 8,6 x 65 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-143H Acero para muelles Ø 0,9 x 8,6 x 65 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-143H

Formulario de consulta Resorte de compresión D-143H Acero para muelles Ø 0,9 x 8,6 x 65 mm

Formulario de consulta Resorte de compresión D-143H

Resortes de compresión similares para Resorte de compresión D-143H Acero para muelles Ø 0,9 x 8,6 x 65 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
D-143H	EN 10270-1	0,9	9,5	65	37,497	16,83	48,17	13,5	0,778	100,0 \| 100,0 \| 100,0 \| 100,0
VD-143H	1.4310	0,9	9,5	65	31,958	17,2	47,8	13,5	0,669	92,7 \| 100,0 \| 92,2 \| 85,9

Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
D-063L	8,5	60,5	0,131	EN 10270-1	6,866	8,05	52,45	50,4 \| 79,4 \| 55,1 \| 16,8
D-090G	9	61,6	0,163	EN 10270-1	8,604	8,7	52,9	53,8 \| 83,5 \| 57,0 \| 20,9
D-121A	10,8	66	0,226	EN 10270-1	10,071	21,35	44,65	60,2 \| 91,8 \| 59,8 \| 29,0
D-121	10,8	66	0,334	EN 10270-1	17,044	14,94	51,06	68,2 \| 91,8 \| 69,9 \| 42,9
D-127A	8,8	68	0,362	EN 10270-1	15,902	24,1	43,9	68,6 \| 92,4 \| 66,8 \| 46,5
D-115H-04	8	63	0,381	EN 10270-1	17,915	15,99	47,01	69,3 \| 86,3 \| 72,7 \| 49,0
D-122A-13	10	62,5	0,429	EN 10270-1	20,542	14,58	47,92	75,2 \| 93,3 \| 77,1 \| 55,1
D-127	8,8	68	0,441	EN 10270-1	21,102	20,1	47,9	75,6 \| 92,4 \| 77,9 \| 56,6
D-154B	11	67	0,657	EN 10270-1	29,987	21,38	45,63	87,6 \| 91,1 \| 87,3 \| 84,4
D-143H	9,5	65	0,778	EN 10270-1	37,497	16,83	48,17	100,0 \| 100,0 \| 100,0 \| 100,0
D-165A	9	59	0,884	EN 10270-1	26,61	28,91	30,09	82,2 \| 91,8 \| 66,7 \| 88,0
D-166E	8,3	64	1,069	EN 10270-1	35,371	30,91	33,09	82,1 \| 91,9 \| 81,5 \| 72,8
D-165	9	59	1,076	EN 10270-1	37,508	24,13	34,87	83,5 \| 91,8 \| 86,2 \| 72,4
D-194A	11,25	64	1,344	EN 10270-1	45,499	30,16	33,84	73,1 \| 85,0 \| 76,3 \| 57,9
D-180-06	8,3	64	1,631	EN 10270-1	49,622	33,58	30,42	68,8 \| 89,2 \| 69,4 \| 47,7
D-180-14	9	74	1,635	EN 10270-1	73,014	29,35	44,65	69,3 \| 88,1 \| 72,0 \| 47,6
D-194	11,25	64	1,99	EN 10270-1	82,773	22,4	41,6	63,3 \| 85,0 \| 65,8 \| 39,1
D-200A	9,25	69	2,159	EN 10270-1	73,049	35,17	33,83	61,6 \| 87,9 \| 60,8 \| 36,1
D-200	9,25	69	2,626	EN 10270-1	103,064	29,75	39,25	58,8 \| 87,9 \| 58,9 \| 29,6
D-199B	9,25	58	2,944	EN 10270-1	92,873	26,45	31,55	55,2 \| 86,2 \| 52,9 \| 26,4
D-207KO	10	67,7	4,097	EN 10270-1	120,415	38,31	29,39	49,6 \| 83,7 \| 46,1 \| 19,0
D-207KP	10	75	4,097	EN 10270-1	150,32	38,31	36,69	50,0 \| 80,6 \| 50,6 \| 19,0
D-207D-07	8,6	64	4,462	EN 10270-1	105,767	40,3	23,7	48,1 \| 84,4 \| 42,3 \| 17,4
D-207KN	10	61,5	4,539	EN 10270-1	120,924	34,86	26,64	47,8 \| 83,2 \| 43,2 \| 17,1
D-232A	9,6	65,5	5,796	EN 10270-1	123,735	44,15	21,35	45,2 \| 84,8 \| 37,3 \| 13,4

Número de resortes metálicos similares: 24

Número de arancel aduanero: 73202081; Resorte de compresión D-143H

País de origen: DE, German; Resorte de compresión D-143H
