Resorte de compresión D-143K Acero para muelles Ø 0,9 x 7,1 x 36 mm

Precios progresivos - Resorte de compresión D-143K

Cantidad	Precio unidad [EUR]
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Resorte de compresión Comprar

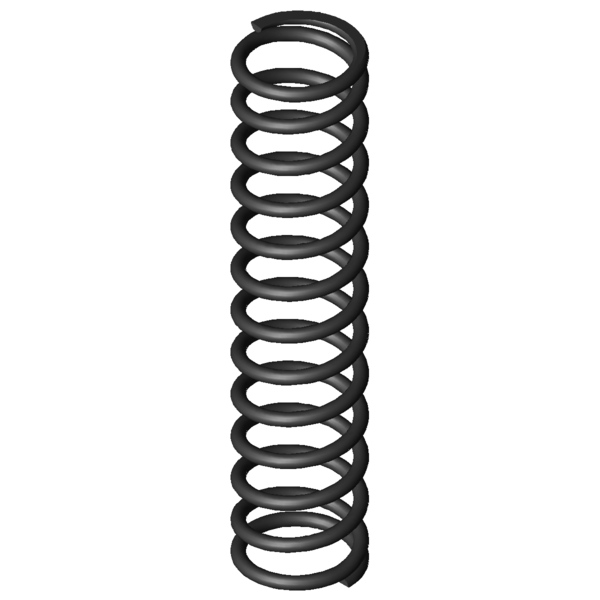

Imagen del producto Resorte de compresión D-143K

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-143K

Símbolo	Valor	Unidad	Descripción
Tipo de material	EN 10270-1	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	0,9	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	7,1	mm	Diámetro medio de la espira
De	8	mm	Diámetro exterior de la espira
Dd	5,8	mm	Diámetro máximo árbol
Dh	8,6	mm	Diámetro mínimo del casquillo
L0	36	mm	Longitud del muelle no comprimido
Lk		mm	Longitud de la deformación
Fn	35,481	N	Fuerza máxima con carga estática
Ln	14,15	mm	Longitud permitida con carga estática
sn	21,85	mm	Recorrido máximo del muelle con carga estática
Fndyn	33,859	N	Fuerza máxima con carga dinámica
Lndyn	15,15	mm	Longitud permitida con carga dinámica
shdyn	9,29	mm	Recorrido máximo del muelle con carga dinámica
S	3,052	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	11,5	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	1,624	N/mm	Índice de rigidez
Gew	1,5142	g	Peso del artículo
Fntol	2,18	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	2,16	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,25	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	1,01	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	C	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-143K Acero para muelles Ø 0,9 x 7,1 x 36 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-143K Acero para muelles Ø 0,9 x 7,1 x 36 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-143K Acero para muelles Ø 0,9 x 7,1 x 36 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-143K Acero para muelles Ø 0,9 x 7,1 x 36 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-143K

Formulario de consulta Resorte de compresión D-143K Acero para muelles Ø 0,9 x 7,1 x 36 mm

Formulario de consulta Resorte de compresión D-143K

Resortes de compresión similares para Resorte de compresión D-143K Acero para muelles Ø 0,9 x 7,1 x 36 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
D-143K	EN 10270-1	0,9	8	36	35,481	14,15	21,85	11,5	1,624	100,0 \| 100,0 \| 100,0 \| 100,0
VD-143K	1.4310	0,9	8	36	30,474	14,15	21,85	11,5	1,395	92,9 \| 100,0 \| 92,9 \| 85,9

Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
D-063P	7,6	35	0,209	EN 10270-1	5,868	6,96	28,04	47,6 \| 82,6 \| 47,2 \| 12,9
D-063K	8,5	35,8	0,226	EN 10270-1	6,946	5,08	30,72	47,4 \| 83,0 \| 45,4 \| 13,9
D-093A	8,63	37	0,251	EN 10270-1	6,312	11,83	25,17	51,5 \| 86,7 \| 52,3 \| 15,4
D-090U-24	7	35,5	0,272	EN 10270-1	5,498	15,3	20,2	51,7 \| 84,3 \| 54,0 \| 16,8
D-090F	9	36,5	0,281	EN 10270-1	8,709	5,5	31	49,2 \| 82,9 \| 47,5 \| 17,3
D-099A	6,93	36,5	0,347	EN 10270-1	7,171	15,83	20,67	54,6 \| 85,1 \| 57,4 \| 21,4
D-093	8,63	37	0,369	EN 10270-1	10,53	8,45	28,55	54,2 \| 86,7 \| 53,1 \| 22,7
D-095D	7,9	31	0,491	EN 10270-1	11,193	8,22	22,78	59,6 \| 85,0 \| 63,7 \| 30,3
D-099	6,93	36,5	0,513	EN 10270-1	13,04	11,1	25,4	59,4 \| 85,1 \| 61,4 \| 31,6
D-115H-12	7,8	32,5	0,547	EN 10270-1	11,003	12,38	20,12	61,2 \| 88,5 \| 61,5 \| 33,7
D-115H-02	8	41	0,547	EN 10270-1	16,092	11,57	29,43	60,7 \| 88,5 \| 59,8 \| 33,7
D-115H-01	8	33	0,74	EN 10270-1	17,816	8,92	24,08	68,6 \| 89,8 \| 70,5 \| 45,6
D-115L	7,5	35,8	0,819	EN 10270-1	21,408	9,66	26,14	70,9 \| 90,3 \| 72,0 \| 50,4
D-127E-05	8	41,6	0,894	EN 10270-1	24,85	13,82	27,79	73,7 \| 91,8 \| 74,3 \| 55,1
D-143K	8	36	1,624	EN 10270-1	35,481	14,15	21,85	100,0 \| 100,0 \| 100,0 \| 100,0
D-143S	7,3	38,7	2,04	EN 10270-1	48,285	15,03	23,67	85,8 \| 94,8 \| 82,9 \| 79,6
D-162	9	36	2,094	EN 10270-1	47,415	13,36	22,64	49,0 \| 86,8 \| 43,0 \| 17,4
D-166C	8,3	33,8	2,095	EN 10270-1	35,722	16,75	17,05	50,3 \| 85,8 \| 47,7 \| 17,4
D-166L	8	34,5	2,475	EN 10270-1	45,586	16,08	18,42	51,4 \| 85,3 \| 48,4 \| 20,6
D-180-03	8,3	38	2,756	EN 10270-1	47,485	20,77	17,23	54,4 \| 88,8 \| 51,4 \| 22,9
D-180-02	8,3	32	3,197	EN 10270-1	44,09	18,21	13,79	57,3 \| 86,4 \| 58,9 \| 26,6
D-200D	8,05	42	4,794	EN 10270-1	76,21	26,1	15,9	59,7 \| 85,7 \| 59,7 \| 33,9
D-204A	7,55	35,5	5,377	EN 10270-1	35,924	28,82	6,68	58,3 \| 90,0 \| 40,1 \| 44,7
D-200C	8,05	36	5,859	EN 10270-1	83,134	21,81	14,19	70,7 \| 92,4 \| 71,1 \| 48,7
D-200B	8,05	30	6,878	EN 10270-1	76,001	18,95	11,05	85,0 \| 92,2 \| 87,5 \| 75,4
D-204	7,55	35,5	7,957	EN 10270-1	121,09	20,28	15,22	79,2 \| 90,0 \| 81,3 \| 66,1
D-207D-04	8,6	38	8,066	EN 10270-1	116,613	23,54	14,46	81,6 \| 95,9 \| 81,9 \| 67,0
D-207KU	8,5	36,3	12,029	EN 10270-1	145,099	24,24	12,06	100,0 \| 100,0 \| 100,0 \| 100,0
D-232A-04	9	38	13,181	EN 10270-1	160,256	25,84	12,16	93,6 \| 94,6 \| 94,9 \| 91,3
D-207J	7	37,1	14,378	EN 10270-1	142,47	27,19	9,91	43,1 \| 82,9 \| 35,1 \| 11,3

Número de resortes metálicos similares: 29

Número de arancel aduanero: 73202081; Resorte de compresión D-143K

País de origen: DE, German; Resorte de compresión D-143K
