Resorte de compresión D-206 Acero para muelles Ø 1,3 x 6 x 23 mm

Precios progresivos - Resorte de compresión D-206

Cantidad	Precio unidad [EUR]
1	4,9000 EUR
2	3,4600 EUR
3	3,3000 EUR
7	1,8900 EUR
17	0,9300 EUR
37	0,5700 EUR
75	0,3900 EUR
125	0,3566 EUR
175	0,3067 EUR
250	0,2817 EUR
350	0,2526 EUR
450	0,1895 EUR

Resorte de compresión Comprar

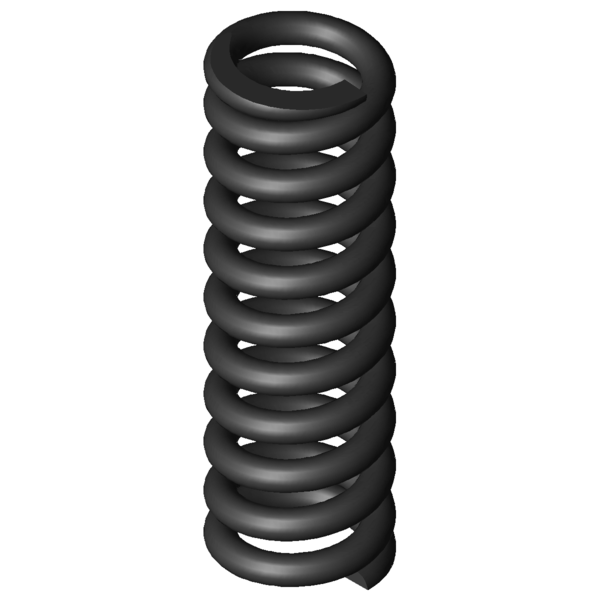

Imagen del producto Resorte de compresión D-206

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-206

Símbolo	Valor	Unidad	Descripción
Tipo de material	EN 10270-1	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	1,3	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	6	mm	Diámetro medio de la espira
De	7,3	mm	Diámetro exterior de la espira
Dd	4,3	mm	Diámetro máximo árbol
Dh	7,8	mm	Diámetro mínimo del casquillo
L0	23	mm	Longitud del muelle no comprimido
Lk		mm	Longitud de la deformación
Fn	107,109	N	Fuerza máxima con carga estática
Ln	15,84	mm	Longitud permitida con carga estática
sn	7,16	mm	Recorrido máximo del muelle con carga estática
Fndyn	95,492	N	Fuerza máxima con carga dinámica
Lndyn	16,62	mm	Longitud permitida con carga dinámica
shdyn	3,21	mm	Recorrido máximo del muelle con carga dinámica
S	2,411	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	9	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	14,967	N/mm	Índice de rigidez
Gew	2,1755	g	Peso del artículo
Fntol	10,79	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	10,62	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,2	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	0,6	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	E	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-206 Acero para muelles Ø 1,3 x 6 x 23 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-206 Acero para muelles Ø 1,3 x 6 x 23 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-206 Acero para muelles Ø 1,3 x 6 x 23 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-206 Acero para muelles Ø 1,3 x 6 x 23 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-206

Formulario de consulta Resorte de compresión D-206 Acero para muelles Ø 1,3 x 6 x 23 mm

Formulario de consulta Resorte de compresión D-206

Resortes de compresión similares para Resorte de compresión D-206 Acero para muelles Ø 1,3 x 6 x 23 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
D-206	EN 10270-1	1,3	7,3	23	107,109	15,84	7,16	9	14,967	100,0 \| 100,0 \| 100,0 \| 100,0
VD-206	1.4310	1,3	7,3	23	91,995	15,84	7,16	9	12,855	92,9 \| 100,0 \| 92,9 \| 85,9

Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
D-130	7,1	23	1,963	EN 10270-1	26,087	9,71	13,29	46,2 \| 86,3 \| 39,1 \| 13,1
D-132A-12	6,4	21,5	2,795	EN 10270-1	33,293	9,59	11,91	48,4 \| 80,9 \| 45,6 \| 18,7
D-143H-10	8,4	22	2,881	EN 10270-1	41,019	7,76	14,24	49,2 \| 83,9 \| 44,3 \| 19,3
D-143R	7,3	26,36	3	EN 10270-1	46,69	10,8	15,56	50,1 \| 85,5 \| 44,8 \| 20,1
D-144	6,9	19,5	3,868	EN 10270-1	35,973	10,2	9,3	54,7 \| 82,8 \| 55,3 \| 25,9
D-144C	6,3	22,2	4,468	EN 10270-1	47,065	11,67	10,53	56,6 \| 84,0 \| 56,0 \| 29,9
D-169	7,3	21,5	4,793	EN 10270-1	46,226	11,86	9,64	60,3 \| 90,1 \| 58,7 \| 32,1
D-173B	7	24,5	4,965	EN 10270-1	57,277	12,96	11,54	59,9 \| 88,9 \| 57,8 \| 33,2
D-180C	7,5	26	5,989	EN 10270-1	70,52	14,23	11,77	64,5 \| 90,1 \| 63,3 \| 40,1
D-173C-10	6,5	24	6,445	EN 10270-1	71,667	12,88	11,12	65,3 \| 87,3 \| 65,6 \| 43,1
D-180U-10	8	25	8,398	EN 10270-1	97,229	13,42	11,58	74,8 \| 91,9 \| 76,3 \| 56,1
D-200A-05	8,5	22	10,041	EN 10270-1	73,099	14,72	7,28	81,0 \| 92,6 \| 83,3 \| 67,1
D-203	7,55	25	11,702	EN 10270-1	121,792	14,59	10,41	83,8 \| 94,9 \| 78,4 \| 78,2
D-205A-10	7	25	13,771	EN 10270-1	124,778	15,94	9,06	89,7 \| 94,7 \| 82,4 \| 92,1
D-206	7,3	23	14,967	EN 10270-1	107,109	15,84	7,16	100,0 \| 100,0 \| 100,0 \| 100,0
D-207H	7	23,8	23,458	EN 10270-1	141,94	17,75	6,05	79,6 \| 95,1 \| 80,0 \| 63,8
D-207E	7,1	22	24,862	EN 10270-1	144,55	16,19	5,81	77,7 \| 95,3 \| 77,6 \| 60,1

Número de resortes metálicos similares: 16

Número de arancel aduanero: 73202081; Resorte de compresión D-206

País de origen: DE, German; Resorte de compresión D-206
