Resorte de compresión D-2063 Acero para muelles Ø 0,16 x 1,2 x 4,7 mm

Precios progresivos - Resorte de compresión D-2063

Cantidad Precio unidad [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Resorte de compresión Comprar

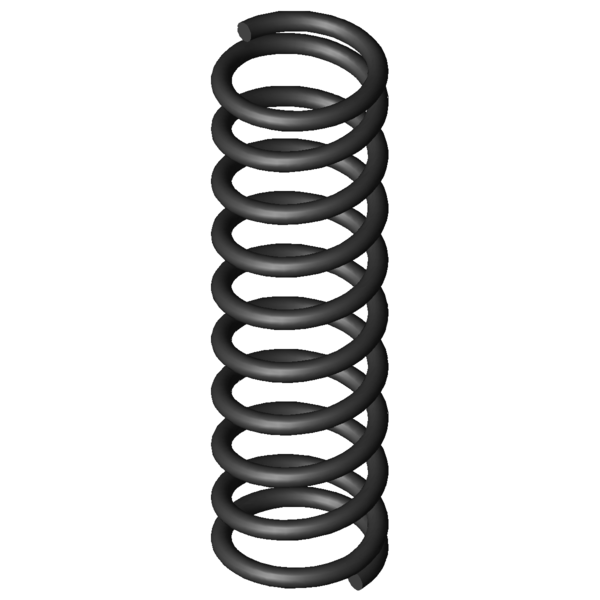

Imagen del producto Resorte de compresión D-2063
Imagen del producto Resorte de compresión D-2063
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-2063

Símbolo Valor Unidad Descripción
Tipo de material EN 10270-1 - Tipo de material
Condición de los extremos del muelle Aplastada - Condición de los extremos del muelle
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle comprimido
L2 mm Longitud del muelle comprimido
s2 mm Sección del muelle comprimido
d 0,16 mm Diámetro del hilo
Di mm Diámetro interior de la espira
D 1,2 mm Diámetro medio de la espira
De 1,36 mm Diámetro exterior de la espira
Dd 0,8 mm Diámetro máximo árbol
Dh 1,6 mm Diámetro mínimo del casquillo
L0 4,7 mm Longitud del muelle no comprimido
Lk mm Longitud de la deformación
Fn 1,15 N Fuerza máxima con carga estática
Ln 2,17 mm Longitud permitida con carga estática
sn 2,53 mm Recorrido máximo del muelle con carga estática
Fndyn 1,091 N Fuerza máxima con carga dinámica
Lndyn 2,3 mm Longitud permitida con carga dinámica
shdyn 0,81 mm Recorrido máximo del muelle con carga dinámica
S 0,506 mm Paso del muelle (distancia de centro espiral a centro espiral)
n 8,5 Unidades Número de espiras elásticas
nt Unidades Número total de espiras
R 0,455 N/mm Índice de rigidez
Gew 0,0063 g Peso del artículo
Fntol 0,12 N (+/-) Tolerancia fuerza máxima estática
Fndtol 0,12 N (+/-) Tolerancia fuerza máxima dinámica
Detol 0,08 mm (+/-) Tolerancia del diámetro de la espira
L0tol 0,22 mm (+/-) Tolerancia longitud del muelle no comprimido
PG C - Grupo de precios para este artículo
F1tol N (+/-) Tolerancia fuerza del muelle precomprimido
F2tol N (+/-) Tolerancia fuerza del muelle comprimido
dibujo técnico Resorte de compresión
dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-2063 Acero para muelles Ø 0,16 x 1,2 x 4,7 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-2063 Acero para muelles Ø 0,16 x 1,2 x 4,7 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-2063 Acero para muelles Ø 0,16 x 1,2 x 4,7 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-2063 Acero para muelles Ø 0,16 x 1,2 x 4,7 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-2063

Formulario de consulta Resorte de compresión D-2063 Acero para muelles Ø 0,16 x 1,2 x 4,7 mm

Formulario de consulta Resorte de compresión D-2063

Resortes de compresión similares para Resorte de compresión D-2063 Acero para muelles Ø 0,16 x 1,2 x 4,7 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidades) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
D-2063 EN 10270-1 0,16 1,36 4,7 1,15 2,17 2,53 8,5 0,455 89,4 | 90,8 | 92,5 | 85,0
VD-2063 1.4310 0,16 1,36 4,7 0,987 2,17 2,53 8,5 0,39 92,9 | 100,0 | 92,9 | 85,8
Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
D-2002 1,3 5,8 0,069 EN 10270-1 0,3 1,47 4,33 45,7 | 79,7 | 42,3 | 15,2
D-2026 1,72 5,4 0,094 EN 10270-1 0,382 1,32 4,08 49,5 | 80,4 | 47,6 | 20,6
D-2001 1,3 3,8 0,107 EN 10270-1 0,292 1,07 2,73 54,1 | 79,6 | 59,0 | 23,5
D-2007 1,1 4,4 0,12 EN 10270-1 0,358 1,41 2,99 52,5 | 79,6 | 55,4 | 22,4
D-2032 1,32 5,2 0,144 EN 10270-1 0,504 1,7 3,51 56,0 | 86,4 | 54,6 | 26,9
D-2013 0,9 4,6 0,159 EN 10270-1 0,439 1,85 2,76 55,6 | 75,1 | 61,9 | 29,8
D-2000 1,3 2,6 0,168 EN 10270-1 0,301 0,81 1,79 52,2 | 71,1 | 48,5 | 37,0
D-2039 1,12 5,8 0,169 EN 10270-1 0,604 2,23 3,57 59,2 | 88,2 | 57,7 | 31,7
D-2031 1,32 3,5 0,222 EN 10270-1 0,501 1,25 2,26 60,3 | 75,9 | 63,4 | 41,5
D-2038 1,12 4 0,249 EN 10270-1 0,584 1,65 2,35 65,6 | 81,9 | 68,3 | 46,5
D-2057 1,76 4,7 0,296 EN 10270-1 0,901 1,66 3,04 79,5 | 92,4 | 80,8 | 65,2
D-2064 1,36 6,7 0,309 EN 10270-1 1,166 2,93 3,77 74,4 | 88,6 | 76,7 | 57,9
D-2044 0,92 4,4 0,33 EN 10270-1 0,736 2,17 2,23 70,6 | 78,6 | 71,6 | 61,7
D-2063 1,36 4,7 0,455 EN 10270-1 1,15 2,17 2,53 89,4 | 90,8 | 92,5 | 85,0
D-2050 0,75 4,9 0,457 EN 10270-1 0,889 2,95 1,95 77,9 | 76,8 | 71,7 | 85,3
D-2069 1,16 5,4 0,534 EN 10270-1 1,347 2,88 2,52 100,0 | 100,0 | 100,0 | 100,0
D-2062 1,36 3,2 0,702 EN 10270-1 1,122 1,6 1,6 78,2 | 89,4 | 80,4 | 64,8
D-011H 1,8 4,4 0,724 EN 10270-1 1,725 2,02 2,38 75,4 | 83,1 | 80,4 | 62,7
D-011P 1,4 6,5 0,755 EN 10270-1 2,2 3,59 2,92 75,6 | 82,0 | 73,8 | 70,9
D-2068 1,16 3,8 0,785 EN 10270-1 1,307 2,14 1,66 79,8 | 90,1 | 81,5 | 67,9
D-2074 0,96 4,4 1,043 EN 10270-1 1,633 2,84 1,57 70,6 | 88,1 | 72,4 | 51,4
D-011O 1,4 4,6 1,11 EN 10270-1 2,151 2,66 1,94 66,9 | 82,7 | 69,8 | 48,2
D-011U 1,2 5,5 1,304 EN 10270-1 2,551 3,54 1,96 66,0 | 91,6 | 65,3 | 41,1
D-011N 1,4 3,2 1,715 EN 10270-1 2,111 1,97 1,23 53,3 | 81,7 | 51,5 | 26,5
D-026H 1,85 4,3 1,766 EN 10270-1 3,229 2,47 1,83 52,0 | 76,3 | 54,0 | 25,8
D-026P 1,45 6,6 1,842 EN 10270-1 4,015 4,42 2,18 54,8 | 75,3 | 60,0 | 29,0
D-011T 1,2 3,9 1,918 EN 10270-1 2,428 2,63 1,27 54,6 | 83,0 | 52,9 | 28,0
D-026O 1,45 4,7 2,709 EN 10270-1 3,831 3,29 1,41 47,4 | 77,0 | 45,6 | 19,7
D-026N 1,45 3,3 4,187 EN 10270-1 3,622 2,44 0,86 39,9 | 76,0 | 32,9 | 10,8
Número de resortes metálicos similares: 28

Número de arancel aduanero: 73202081; Resorte de compresión D-2063

País de origen: DE, German; Resorte de compresión D-2063
