Resorte de compresión D-207J-39 Acero para muelles Ø 1,5 x 12,5 x 95,8 mm

Precios progresivos - Resorte de compresión D-207J-39

Cantidad Precio unidad [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Resorte de compresión Comprar

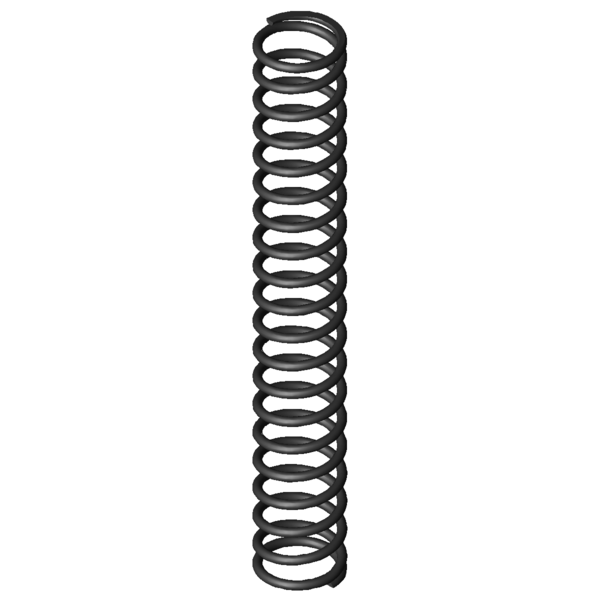

Imagen del producto Resorte de compresión D-207J-39
Imagen del producto Resorte de compresión D-207J-39
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-207J-39

Símbolo Valor Unidad Descripción
Tipo de material EN 10270-1 - Tipo de material
Condición de los extremos del muelle Aplastada y esmerilada - Condición de los extremos del muelle
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle comprimido
L2 mm Longitud del muelle comprimido
s2 mm Sección del muelle comprimido
d 1,5 mm Diámetro del hilo
Di mm Diámetro interior de la espira
D 12,5 mm Diámetro medio de la espira
De 14 mm Diámetro exterior de la espira
Dd 10,3 mm Diámetro máximo árbol
Dh 14,9 mm Diámetro mínimo del casquillo
L0 95,8 mm Longitud del muelle no comprimido
Lk 75,13 mm Longitud de la deformación
Fn 84,762 N Fuerza máxima con carga estática
Ln 36,42 mm Longitud permitida con carga estática
sn 59,38 mm Recorrido máximo del muelle con carga estática
Fndyn 80,702 N Fuerza máxima con carga dinámica
Lndyn 39,26 mm Longitud permitida con carga dinámica
shdyn 26,96 mm Recorrido máximo del muelle con carga dinámica
S 5,097 mm Paso del muelle (distancia de centro espiral a centro espiral)
n 18,5 Unidades Número de espiras elásticas
nt Unidades Número total de espiras
R 1,427 N/mm Índice de rigidez
Gew 11,2452 g Peso del artículo
Fntol 4,71 N (+/-) Tolerancia fuerza máxima estática
Fndtol 4,65 N (+/-) Tolerancia fuerza máxima dinámica
Detol 0,35 mm (+/-) Tolerancia del diámetro de la espira
L0tol 2,41 mm (+/-) Tolerancia longitud del muelle no comprimido
PG G - Grupo de precios para este artículo
F1tol N (+/-) Tolerancia fuerza del muelle precomprimido
F2tol N (+/-) Tolerancia fuerza del muelle comprimido
dibujo técnico Resorte de compresión
dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-207J-39 Acero para muelles Ø 1,5 x 12,5 x 95,8 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-207J-39 Acero para muelles Ø 1,5 x 12,5 x 95,8 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-207J-39 Acero para muelles Ø 1,5 x 12,5 x 95,8 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-207J-39 Acero para muelles Ø 1,5 x 12,5 x 95,8 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-207J-39

Formulario de consulta Resorte de compresión D-207J-39 Acero para muelles Ø 1,5 x 12,5 x 95,8 mm

Formulario de consulta Resorte de compresión D-207J-39

Resortes de compresión similares para Resorte de compresión D-207J-39 Acero para muelles Ø 1,5 x 12,5 x 95,8 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidades) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
D-207J-39 EN 10270-1 1,5 14 95,8 84,762 36,42 59,38 18,5 1,427 100,0 | 100,0 | 100,0 | 100,0
VD-207J-39 1.4310 1,5 14 95,8 72,802 36,42 59,38 18,5 1,226 92,9 | 100,0 | 92,9 | 85,9
Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
D-117L 14 99,1 0,191 EN 10270-1 16,431 13,06 86,04 47,0 | 83,3 | 44,2 | 13,4
D-142C 15 101 0,251 EN 10270-1 21,748 14,35 86,65 49,1 | 82,7 | 47,1 | 17,6
D-179J-04 14 96,2 0,556 EN 10270-1 42,266 20,16 76,04 64,6 | 91,0 | 64,0 | 38,9
D-180M-24 15 93 0,643 EN 10270-1 45,734 21,88 71,12 68,0 | 90,1 | 68,7 | 45,0
D-189A 13,75 90,5 0,688 EN 10270-1 40,677 31,41 59,09 71,3 | 92,0 | 73,8 | 48,2
D-180Q 13 92,7 0,829 EN 10270-1 55,694 25,56 67,14 75,0 | 89,9 | 77,1 | 58,1
D-206H 15 105 1,004 EN 10270-1 75,542 29,74 75,26 82,3 | 92,6 | 84,0 | 70,3
D-189 13,75 90,5 1,019 EN 10270-1 66,219 25,5 65 82,7 | 92,0 | 84,7 | 71,4
D-206G-02 15 93 1,073 EN 10270-1 69,741 28 65 85,5 | 94,6 | 86,8 | 75,2
D-207J-11 14,5 97 1,423 EN 10270-1 91,035 33,01 63,99 97,0 | 98,4 | 93,0 | 99,7
D-207J-39 14 95,8 1,427 EN 10270-1 84,762 36,42 59,38 100,0 | 100,0 | 100,0 | 100,0
D-232T 16 93 2,264 EN 10270-1 122,141 39,04 53,96 77,5 | 89,3 | 80,1 | 63,1
D-221 14,1 78 2,735 EN 10270-1 133,179 29,3 48,7 72,2 | 91,5 | 72,8 | 52,2
D-252A-10 14,8 102 3,307 EN 10270-1 143,583 58,59 43,41 65,7 | 87,8 | 66,1 | 43,2
D-257A 14,5 105 3,709 EN 10270-1 181,242 56,14 48,86 63,5 | 87,6 | 64,5 | 38,5
D-252A-09 14,8 89 3,886 EN 10270-1 149,784 50,46 38,54 61,7 | 87,5 | 60,7 | 36,7
D-252AE 15 98 4,01 EN 10270-1 204,35 47,04 50,96 62,6 | 88,7 | 63,6 | 35,6
D-252AD 15 87,4 4,496 EN 10270-1 202,381 42,39 45,01 59,0 | 86,5 | 58,8 | 31,7
D-257 14,5 105 4,511 EN 10270-1 250,368 49,5 55,5 61,0 | 87,6 | 63,7 | 31,6
D-252A-40 15 92 4,787 EN 10270-1 240,287 41,8 50,2 59,3 | 88,1 | 59,9 | 29,8
D-257E-13 13 107 5,211 EN 10270-1 256,223 57,83 49,17 57,0 | 85,8 | 57,9 | 27,4
D-257E-12 13 89 6,28 EN 10270-1 253,284 48,67 40,33 53,4 | 86,9 | 50,7 | 22,7
D-263V-18 15,2 102 6,715 EN 10270-1 210,745 70,62 31,38 50,2 | 82,8 | 46,5 | 21,3
D-263V-17 15,2 89 7,675 EN 10270-1 204,222 62,39 26,61 48,1 | 82,5 | 43,2 | 18,6
D-288A 15 98 9,056 EN 10270-1 262,753 68,98 29,02 46,7 | 83,7 | 40,6 | 15,8
D-283A-18 15,5 90 10,978 EN 10270-1 416,627 52,05 37,95 45,5 | 81,4 | 42,1 | 13,0
Número de resortes metálicos similares: 25

Número de arancel aduanero: 73202081; Resorte de compresión D-207J-39

País de origen: DE, German; Resorte de compresión D-207J-39
