Resorte de compresión D-219 Acero para muelles Ø 1,6 x 12,5 x 36 mm

Precios progresivos - Resorte de compresión D-219

Cantidad Precio unidad [EUR]
1 4,9400 EUR
2 3,4800 EUR
3 3,3200 EUR
7 1,9900 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4600 EUR
125 0,3945 EUR
175 0,3631 EUR
250 0,3193 EUR
350 0,2780 EUR
450 0,2212 EUR

Resorte de compresión Comprar

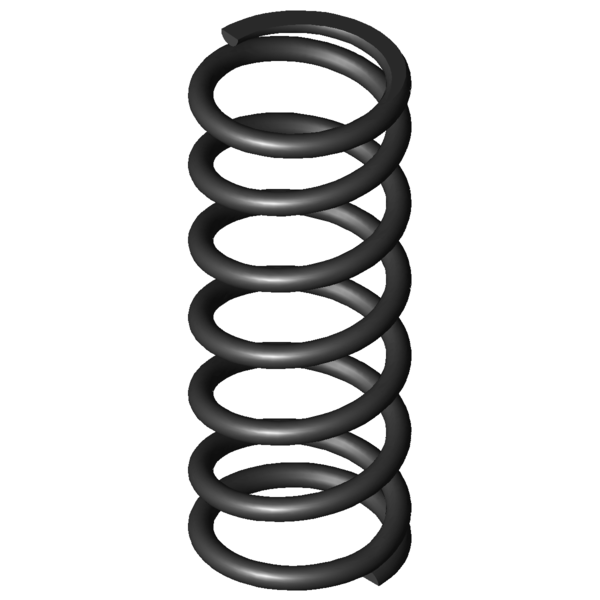

Imagen del producto Resorte de compresión D-219
Imagen del producto Resorte de compresión D-219
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-219

Símbolo Valor Unidad Descripción
Tipo de material EN 10270-1 - Tipo de material
Condición de los extremos del muelle Aplastada y esmerilada - Condición de los extremos del muelle
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle comprimido
L2 mm Longitud del muelle comprimido
s2 mm Sección del muelle comprimido
d 1,6 mm Diámetro del hilo
Di mm Diámetro interior de la espira
D 12,5 mm Diámetro medio de la espira
De 14,1 mm Diámetro exterior de la espira
Dd 10,4 mm Diámetro máximo árbol
Dh 14,7 mm Diámetro mínimo del casquillo
L0 36 mm Longitud del muelle no comprimido
Lk mm Longitud de la deformación
Fn 133,316 N Fuerza máxima con carga estática
Ln 14,55 mm Longitud permitida con carga estática
sn 21,45 mm Recorrido máximo del muelle con carga estática
Fndyn 110,009 N Fuerza máxima con carga dinámica
Lndyn 18,3 mm Longitud permitida con carga dinámica
shdyn 6,4 mm Recorrido máximo del muelle con carga dinámica
S 6,255 mm Paso del muelle (distancia de centro espiral a centro espiral)
n 5,5 Unidades Número de espiras elásticas
nt Unidades Número total de espiras
R 6,215 N/mm Índice de rigidez
Gew 4,6809 g Peso del artículo
Fntol 7,2 N (+/-) Tolerancia fuerza máxima estática
Fndtol 7,12 N (+/-) Tolerancia fuerza máxima dinámica
Detol 0,3 mm (+/-) Tolerancia del diámetro de la espira
L0tol 0,82 mm (+/-) Tolerancia longitud del muelle no comprimido
PG F - Grupo de precios para este artículo
F1tol N (+/-) Tolerancia fuerza del muelle precomprimido
F2tol N (+/-) Tolerancia fuerza del muelle comprimido
dibujo técnico Resorte de compresión
dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-219 Acero para muelles Ø 1,6 x 12,5 x 36 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-219 Acero para muelles Ø 1,6 x 12,5 x 36 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-219 Acero para muelles Ø 1,6 x 12,5 x 36 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-219 Acero para muelles Ø 1,6 x 12,5 x 36 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-219

Formulario de consulta Resorte de compresión D-219 Acero para muelles Ø 1,6 x 12,5 x 36 mm

Formulario de consulta Resorte de compresión D-219

Resortes de compresión similares para Resorte de compresión D-219 Acero para muelles Ø 1,6 x 12,5 x 36 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidades) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
D-219 EN 10270-1 1,6 14,1 36 133,316 14,55 21,45 5,5 6,215 70,1 | 89,8 | 72,1 | 48,4
VD-219 1.4310 1,6 14,1 36 113,704 14,7 21,3 5,5 5,338 63,7 | 87,6 | 65,8 | 37,6
Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
D-147 13,5 36,5 0,948 EN 10270-1 25,758 9,34 27,16 50,0 | 85,6 | 49,1 | 15,3
D-145H-10 14 30 1,325 EN 10270-1 30,82 6,74 23,26 53,6 | 81,7 | 57,7 | 21,3
D-180M-22 15 40 1,461 EN 10270-1 42,427 10,97 29,03 54,2 | 86,3 | 52,9 | 23,5
D-185D 15 36 1,74 EN 10270-1 42,88 11,35 24,6 59,5 | 90,7 | 59,7 | 28,0
D-207J-20 16 35 2,115 EN 10270-1 36,199 17,88 17,12 60,2 | 93,0 | 53,5 | 34,0
D-180O 13 34,4 2,338 EN 10270-1 55,596 10,62 23,78 92,9 | 100,0 | 92,9 | 85,9
D-206F 15 39 2,829 EN 10270-1 75,359 12,36 26,64 54,2 | 88,9 | 51,6 | 22,0
D-207J-35 14 40,6 3,521 EN 10270-1 84,686 16,55 24,05 58,0 | 89,2 | 57,5 | 27,4
D-219A 14,1 38 4,022 EN 10270-1 74,781 19,41 18,59 61,8 | 91,6 | 62,6 | 31,3
D-207J-08 14,5 32,3 4,268 EN 10270-1 82,356 13 19,3 61,7 | 85,9 | 65,9 | 33,2
D-207J-32 14 30,4 4,801 EN 10270-1 83,854 12,93 17,47 80,6 | 92,5 | 72,2 | 77,2
D-207J-34 14 35 5,281 EN 10270-1 111,433 13,9 21,1 65,6 | 87,1 | 68,5 | 41,1
D-222B 12,7 35 5,743 EN 10270-1 91,078 19,14 15,86 86,4 | 95,8 | 71,1 | 92,4
D-207J-33 14 31 5,868 EN 10270-1 111,492 12 19 91,2 | 93,1 | 86,1 | 94,4
D-219 14,1 36 6,215 EN 10270-1 133,316 14,55 21,45 70,1 | 89,8 | 72,1 | 48,4
D-252AA 15 40 9,892 EN 10270-1 183,496 21,45 18,55 86,4 | 98,1 | 84,2 | 77,0
D-252A-04 14,8 38 10,363 EN 10270-1 171,806 21,42 16,58 85,3 | 98,5 | 76,8 | 80,7
D-257C-01 14 39 11,097 EN 10270-1 170,702 23,62 15,38 86,3 | 98,9 | 73,5 | 86,4
D-254A 14,5 39 12,839 EN 10270-1 250,368 19,5 19,5 100,0 | 100,0 | 100,0 | 100,0
D-252A-03 14,8 32 14,132 EN 10270-1 215,144 16,78 15,22 66,2 | 88,1 | 66,5 | 44,0
D-254 14,5 33 15,174 EN 10270-1 246,658 16,74 16,26 90,2 | 94,9 | 91,0 | 84,6
D-263V 14,65 35 18,259 EN 10270-1 203,927 23,83 11,17 77,4 | 92,5 | 69,4 | 70,3
D-263V-12 15,2 38 20,146 EN 10270-1 226,862 26,74 11,26 76,7 | 92,1 | 74,2 | 63,7
D-285A 15 40 23,971 EN 10270-1 259,557 29,17 10,83 73,7 | 91,4 | 76,0 | 53,6
D-285 15 32 37,045 EN 10270-1 420,813 20,64 11,36 47,1 | 82,3 | 42,3 | 16,8
D-288T-04 15 38 49,263 EN 10270-1 506,516 27,72 10,28 55,2 | 88,5 | 51,1 | 26,1
D-288Z-04 15,5 38 73,105 EN 10270-1 605,329 29,72 8,28 48,2 | 85,2 | 41,9 | 17,6
Número de resortes metálicos similares: 26

Número de arancel aduanero: 73202081; Resorte de compresión D-219

País de origen: DE, German; Resorte de compresión D-219
