Resorte de compresión D-220A Acero para muelles Ø 1,6 x 12,5 x 59 mm

Precios progresivos - Resorte de compresión D-220A

Cantidad Precio unidad [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Resorte de compresión Comprar

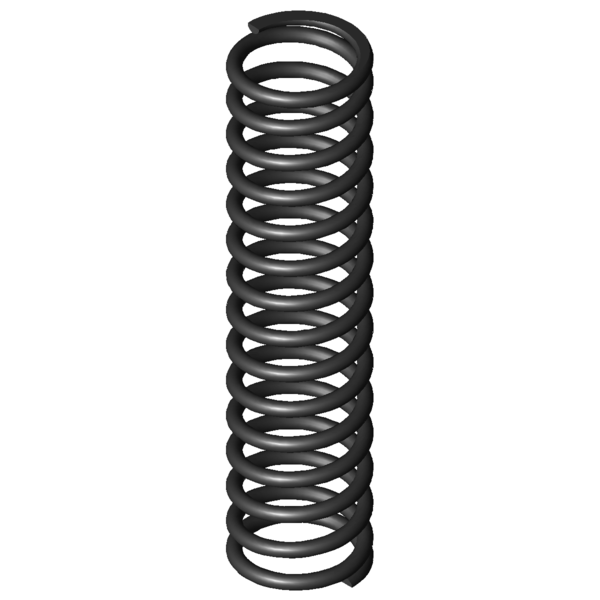

Imagen del producto Resorte de compresión D-220A
Imagen del producto Resorte de compresión D-220A
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-220A

Símbolo Valor Unidad Descripción
Tipo de material EN 10270-1 - Tipo de material
Condición de los extremos del muelle Aplastada y esmerilada - Condición de los extremos del muelle
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle comprimido
L2 mm Longitud del muelle comprimido
s2 mm Sección del muelle comprimido
d 1,6 mm Diámetro del hilo
Di mm Diámetro interior de la espira
D 12,5 mm Diámetro medio de la espira
De 14,1 mm Diámetro exterior de la espira
Dd 10,4 mm Diámetro máximo árbol
Dh 14,7 mm Diámetro mínimo del casquillo
L0 59 mm Longitud del muelle no comprimido
Lk mm Longitud de la deformación
Fn 76,122 N Fuerza máxima con carga estática
Ln 28,94 mm Longitud permitida con carga estática
sn 30,06 mm Recorrido máximo del muelle con carga estática
Fndyn 70,874 N Fuerza máxima con carga dinámica
Lndyn 31,01 mm Longitud permitida con carga dinámica
shdyn 22,19 mm Recorrido máximo del muelle con carga dinámica
S 4,252 mm Paso del muelle (distancia de centro espiral a centro espiral)
n 13,5 Unidades Número de espiras elásticas
nt Unidades Número total de espiras
R 2,532 N/mm Índice de rigidez
Gew 9,6739 g Peso del artículo
Fntol 5,49 N (+/-) Tolerancia fuerza máxima estática
Fndtol 5,41 N (+/-) Tolerancia fuerza máxima dinámica
Detol 0,3 mm (+/-) Tolerancia del diámetro de la espira
L0tol 1,72 mm (+/-) Tolerancia longitud del muelle no comprimido
PG G - Grupo de precios para este artículo
F1tol N (+/-) Tolerancia fuerza del muelle precomprimido
F2tol N (+/-) Tolerancia fuerza del muelle comprimido
dibujo técnico Resorte de compresión
dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-220A Acero para muelles Ø 1,6 x 12,5 x 59 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-220A Acero para muelles Ø 1,6 x 12,5 x 59 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-220A Acero para muelles Ø 1,6 x 12,5 x 59 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-220A Acero para muelles Ø 1,6 x 12,5 x 59 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-220A

Formulario de consulta Resorte de compresión D-220A Acero para muelles Ø 1,6 x 12,5 x 59 mm

Formulario de consulta Resorte de compresión D-220A

Resortes de compresión similares para Resorte de compresión D-220A Acero para muelles Ø 1,6 x 12,5 x 59 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidades) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
D-220A EN 10270-1 1,6 14,1 59 76,122 28,94 30,06 13,5 2,532 100,0 | 100,0 | 100,0 | 100,0
VD-220A 1.4310 1,6 14,1 59 65,381 28,94 30,06 13,5 2,175 92,9 | 100,0 | 92,9 | 85,9
Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
D-117K 14 58,5 0,33 EN 10270-1 16,58 8,24 50,26 45,5 | 82,8 | 40,8 | 13,0
D-142B 15 59,7 0,434 EN 10270-1 21,951 9,07 50,63 48,1 | 83,0 | 44,1 | 17,1
D-148 13,5 55,5 0,614 EN 10270-1 25,87 13,34 42,16 53,7 | 84,1 | 52,6 | 24,2
D-145H-11 14 54 0,713 EN 10270-1 30,82 10,8 43,2 55,9 | 84,4 | 55,0 | 28,2
D-179J-03 14 65,4 0,817 EN 10270-1 41,678 14,41 50,99 58,4 | 86,1 | 56,9 | 32,3
D-185E 15 55 1,126 EN 10270-1 43,673 16,2 38,8 66,8 | 88,4 | 67,4 | 44,4
D-190E 13 63 1,136 EN 10270-1 45,088 23,3 39,7 66,8 | 88,0 | 67,5 | 44,8
D-207J-25 15 54 1,233 EN 10270-1 24,478 34,15 19,85 63,6 | 93,1 | 49,1 | 48,7
D-180P 13 57,7 1,353 EN 10270-1 55,633 16,59 41,11 71,6 | 88,3 | 73,1 | 53,4
D-188 13,75 62,5 1,498 EN 10270-1 66,369 18,2 44,3 75,6 | 90,0 | 77,5 | 59,2
D-206G 15 65,3 1,638 EN 10270-1 75,314 19,31 45,99 79,1 | 90,6 | 82,2 | 64,7
D-207J-26 15 55 1,906 EN 10270-1 60,685 23,15 31,85 85,3 | 93,7 | 87,1 | 75,2
D-207J-38 14 65,7 2,112 EN 10270-1 84,757 25,58 40,12 86,7 | 94,3 | 82,4 | 83,4
D-220A 14,1 59 2,532 EN 10270-1 76,122 28,94 30,06 100,0 | 100,0 | 100,0 | 100,0
D-207J-09 14,5 50 2,762 EN 10270-1 87,101 18,46 31,54 91,7 | 91,9 | 91,4 | 91,7
D-207J-37 14 62 2,78 EN 10270-1 111,183 22 40 86,3 | 96,1 | 71,8 | 91,1
D-207KD 12,5 55,8 3,1 EN 10270-1 95,05 25,14 30,66 87,7 | 92,3 | 89,1 | 81,7
D-233A-01 13 60 3,46 EN 10270-1 36,47 49,46 10,54 69,3 | 93,1 | 41,5 | 73,2
D-222D 12,7 54 3,905 EN 10270-1 106,837 26,64 27,36 80,0 | 93,9 | 81,1 | 64,9
D-220 14,1 53,5 4,022 EN 10270-1 133,517 20,3 33,2 77,9 | 96,9 | 73,8 | 63,0
D-252A-07 14,8 64 5,979 EN 10270-1 178,184 34,2 29,8 67,5 | 89,2 | 70,9 | 42,4
D-257D-01 14 60 6,987 EN 10270-1 173,579 35,16 24,84 64,0 | 92,5 | 63,2 | 36,2
D-252AB 15 55,6 7,066 EN 10270-1 191,975 28,43 27,17 63,4 | 89,4 | 65,0 | 35,8
D-252A-30 15 52 8,728 EN 10270-1 240,033 24,5 27,5 59,3 | 87,4 | 61,6 | 29,0
D-257DA 14 50 8,984 EN 10270-1 195,539 28,23 21,77 57,3 | 88,0 | 55,7 | 28,2
D-263V-15 15,2 64 10,745 EN 10270-1 194,091 45,94 18,06 52,4 | 83,9 | 49,6 | 23,6
D-263P-01 15 53 10,838 EN 10270-1 238,615 30,98 22,02 53,8 | 85,5 | 52,6 | 23,4
D-286A 15 55 15,093 EN 10270-1 175,216 43,39 11,61 47,2 | 83,7 | 41,0 | 16,8
D-283A-17 15,5 59 17,251 EN 10270-1 415,059 34,94 24,06 49,6 | 85,0 | 49,2 | 14,7
Número de resortes metálicos similares: 28

Número de arancel aduanero: 73202081; Resorte de compresión D-220A

País de origen: DE, German; Resorte de compresión D-220A
