Resorte de compresión D-232O Acero para muelles Ø 1,8 x 16,2 x 45 mm

Precios progresivos - Resorte de compresión D-232O

Cantidad	Precio unidad [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Resorte de compresión Comprar

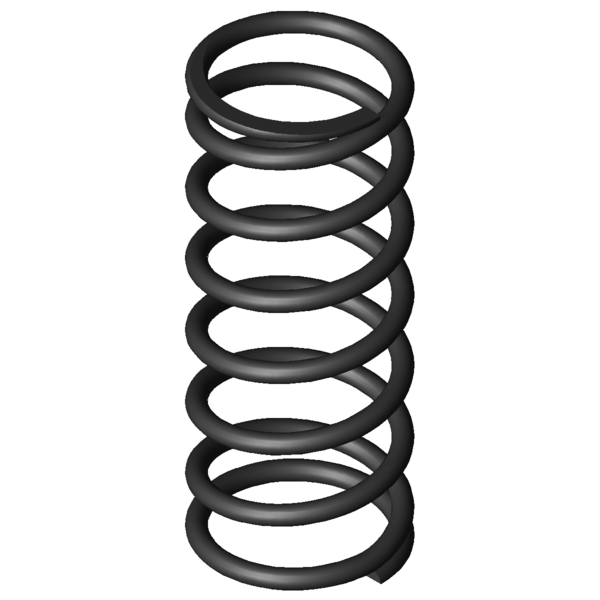

Imagen del producto Resorte de compresión D-232O

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-232O

Símbolo	Valor	Unidad	Descripción
Tipo de material	EN 10270-1	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	1,8	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	16,2	mm	Diámetro medio de la espira
De	18	mm	Diámetro exterior de la espira
Dd	13,7	mm	Diámetro máximo árbol
Dh	18,9	mm	Diámetro mínimo del casquillo
L0	45	mm	Longitud del muelle no comprimido
Lk		mm	Longitud de la deformación
Fn	118,258	N	Fuerza máxima con carga estática
Ln	16,79	mm	Longitud permitida con carga estática
sn	28,21	mm	Recorrido máximo del muelle con carga estática
Fndyn	113,236	N	Fuerza máxima con carga dinámica
Lndyn	17,99	mm	Longitud permitida con carga dinámica
shdyn	11,89	mm	Recorrido máximo del muelle con carga dinámica
S	7,2	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	6	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	4,192	N/mm	Índice de rigidez
Gew	8,1897	g	Peso del artículo
Fntol	6,94	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	6,86	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,45	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	1,22	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	H	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-232O Acero para muelles Ø 1,8 x 16,2 x 45 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-232O Acero para muelles Ø 1,8 x 16,2 x 45 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-232O Acero para muelles Ø 1,8 x 16,2 x 45 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-232O Acero para muelles Ø 1,8 x 16,2 x 45 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-232O

Formulario de consulta Resorte de compresión D-232O Acero para muelles Ø 1,8 x 16,2 x 45 mm

Formulario de consulta Resorte de compresión D-232O

Resortes de compresión similares para Resorte de compresión D-232O Acero para muelles Ø 1,8 x 16,2 x 45 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
D-232O	EN 10270-1	1,8	18	45	118,258	16,79	28,21	6	4,192	100,0 \| 100,0 \| 100,0 \| 100,0
VD-232O	1.4310	1,8	18	45	101,571	16,79	28,21	6	3,601	92,9 \| 100,0 \| 92,9 \| 85,9

Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
D-145D-01	18,5	42	0,543	EN 10270-1	18,76	7,46	34,54	47,9 \| 82,1 \| 48,8 \| 13,0
D-145E	17	44,6	0,711	EN 10270-1	26,582	7,19	37,41	49,6 \| 83,0 \| 48,9 \| 17,0
D-179F	19	50	0,743	EN 10270-1	31,234	7,96	42,04	48,8 \| 81,9 \| 46,8 \| 17,7
D-180Y-02	19	49	0,809	EN 10270-1	29,805	12,14	36,86	51,8 \| 85,3 \| 50,9 \| 19,3
D-179J-12	15,9	42	0,837	EN 10270-1	26,351	10,5	31,5	52,3 \| 80,9 \| 55,9 \| 20,0
D-180M-11	17	48	0,974	EN 10270-1	35,663	11,38	36,62	53,9 \| 85,0 \| 53,6 \| 23,2
D-181	17,25	40,5	1,735	EN 10270-1	51,701	10,7	29,8	65,2 \| 85,1 \| 69,2 \| 41,4
D-207JW	18,5	38,6	1,909	EN 10270-1	47,593	13,66	24,94	66,2 \| 88,8 \| 64,3 \| 45,5
D-207J-03	16,5	48,9	1,91	EN 10270-1	59,024	18	30,9	68,4 \| 89,0 \| 70,6 \| 45,6
D-212C	19,8	44	2,014	EN 10270-1	59,224	14,59	29,41	71,2 \| 92,5 \| 73,0 \| 48,0
D-214	17,6	51,1	2,964	EN 10270-1	104,172	15,95	35,15	82,1 \| 91,6 \| 84,2 \| 70,7
D-217C	17	43,3	3,324	EN 10270-1	97,043	14,1	29,2	87,3 \| 93,2 \| 89,3 \| 79,3
D-232O	18	45	4,192	EN 10270-1	118,258	16,79	28,21	100,0 \| 100,0 \| 100,0 \| 100,0
D-245	21	45	4,321	EN 10270-1	118,437	17,59	27,41	95,8 \| 91,9 \| 98,5 \| 97,0
D-247D-05	20	43,5	4,658	EN 10270-1	115,719	18,66	24,84	91,7 \| 92,2 \| 93,0 \| 90,0
D-249	18	45	7,235	EN 10270-1	195,357	18	27	77,6 \| 96,7 \| 78,1 \| 57,9
D-283A-05	18	45	10,178	EN 10270-1	97,821	35,39	9,61	63,4 \| 90,7 \| 58,4 \| 41,2
D-280	18,5	41	17,665	EN 10270-1	353,826	20,97	20,03	54,2 \| 86,8 \| 52,2 \| 23,7
D-263V-13	15,2	44	17,908	EN 10270-1	259,991	29,48	14,52	52,5 \| 85,7 \| 48,5 \| 23,4
D-288ZA	21,5	45	23,696	EN 10270-1	471,759	25,09	19,91	48,9 \| 81,2 \| 47,8 \| 17,7
D-288X-05	19,4	44	26,734	EN 10270-1	486,954	25,78	18,22	48,1 \| 84,2 \| 44,4 \| 15,7
D-288ZD	17,5	50	30,075	EN 10270-1	401,618	36,65	13,35	44,9 \| 82,4 \| 38,4 \| 13,9
D-288ZC	17,5	45	33,834	EN 10270-1	397,859	33,24	11,76	44,6 \| 85,7 \| 35,7 \| 12,4
D-288Z-62	17	49,8	35,379	EN 10270-1	527,753	34,88	14,92	43,7 \| 81,6 \| 37,6 \| 11,9
D-288T-05	15	44	40,57	EN 10270-1	468,265	32,46	11,54	41,7 \| 81,8 \| 33,1 \| 10,3
D-313A-05	19,5	44	42,099	EN 10270-1	509,076	31,91	12,09	41,5 \| 81,5 \| 33,0 \| 10,0
D-310	19,2	40	47,418	EN 10270-1	643,939	26,42	13,58	40,6 \| 79,6 \| 33,3 \| 8,8
D-313AC	17	46	47,82	EN 10270-1	426,614	37,08	8,92	40,4 \| 82,8 \| 29,7 \| 8,8

Número de resortes metálicos similares: 27

Número de arancel aduanero: 73202081; Resorte de compresión D-232O

País de origen: DE, German; Resorte de compresión D-232O
