Resorte de compresión D-232Q Acero para muelles Ø 1,8 x 14,2 x 52 mm

Precios progresivos - Resorte de compresión D-232Q

Cantidad Precio unidad [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Resorte de compresión Comprar

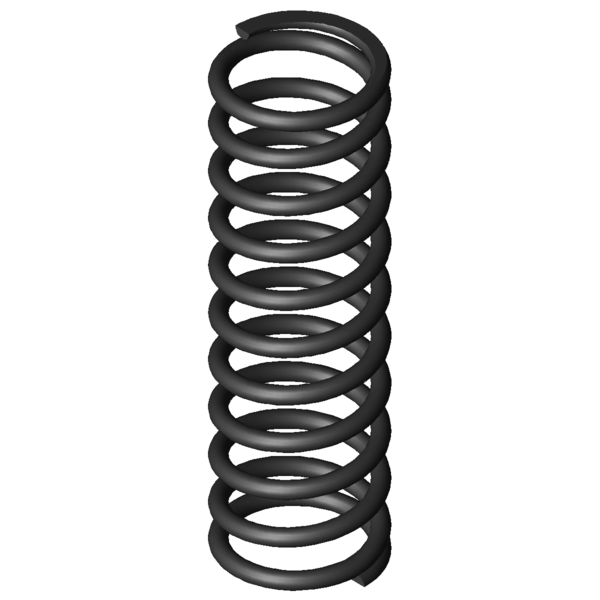

Imagen del producto Resorte de compresión D-232Q
Imagen del producto Resorte de compresión D-232Q
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-232Q

Símbolo Valor Unidad Descripción
Tipo de material EN 10270-1 - Tipo de material
Condición de los extremos del muelle Aplastada y esmerilada - Condición de los extremos del muelle
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle comprimido
L2 mm Longitud del muelle comprimido
s2 mm Sección del muelle comprimido
d 1,8 mm Diámetro del hilo
Di mm Diámetro interior de la espira
D 14,2 mm Diámetro medio de la espira
De 16 mm Diámetro exterior de la espira
Dd 11,9 mm Diámetro máximo árbol
Dh 16,7 mm Diámetro mínimo del casquillo
L0 52 mm Longitud del muelle no comprimido
Lk mm Longitud de la deformación
Fn 110,06 N Fuerza máxima con carga estática
Ln 24,01 mm Longitud permitida con carga estática
sn 27,99 mm Recorrido máximo del muelle con carga estática
Fndyn 103,519 N Fuerza máxima con carga dinámica
Lndyn 25,67 mm Longitud permitida con carga dinámica
shdyn 16,38 mm Recorrido máximo del muelle con carga dinámica
S 5,284 mm Paso del muelle (distancia de centro espiral a centro espiral)
n 9,5 Unidades Número de espiras elásticas
nt Unidades Número total de espiras
R 3,932 N/mm Índice de rigidez
Gew 10,3193 g Peso del artículo
Fntol 7,16 N (+/-) Tolerancia fuerza máxima estática
Fndtol 7,07 N (+/-) Tolerancia fuerza máxima dinámica
Detol 0,3 mm (+/-) Tolerancia del diámetro de la espira
L0tol 1,4 mm (+/-) Tolerancia longitud del muelle no comprimido
PG G - Grupo de precios para este artículo
F1tol N (+/-) Tolerancia fuerza del muelle precomprimido
F2tol N (+/-) Tolerancia fuerza del muelle comprimido
dibujo técnico Resorte de compresión
dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-232Q Acero para muelles Ø 1,8 x 14,2 x 52 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-232Q Acero para muelles Ø 1,8 x 14,2 x 52 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-232Q Acero para muelles Ø 1,8 x 14,2 x 52 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-232Q Acero para muelles Ø 1,8 x 14,2 x 52 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-232Q

Formulario de consulta Resorte de compresión D-232Q Acero para muelles Ø 1,8 x 14,2 x 52 mm

Formulario de consulta Resorte de compresión D-232Q

Resortes de compresión similares para Resorte de compresión D-232Q Acero para muelles Ø 1,8 x 14,2 x 52 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidades) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
D-232Q EN 10270-1 1,8 16 52 110,06 24,01 27,99 9,5 3,932 100,0 | 100,0 | 100,0 | 100,0
VD-232Q 1.4310 1,8 16 52 94,53 24,01 27,99 9,5 3,377 92,9 | 100,0 | 92,9 | 85,9
Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
D-145H-11 14 54 0,713 EN 10270-1 30,82 10,8 43,2 48,1 | 79,8 | 46,4 | 18,1
D-180M-11 17 48 0,974 EN 10270-1 35,663 11,38 36,62 54,5 | 84,4 | 54,4 | 24,8
D-185E 15 55 1,126 EN 10270-1 43,673 16,2 38,8 56,8 | 85,9 | 55,9 | 28,6
D-207J-25 15 54 1,233 EN 10270-1 24,478 34,15 19,85 56,4 | 91,1 | 46,6 | 31,4
D-206D-02 17,4 53,9 1,737 EN 10270-1 71,437 12,78 41,12 66,5 | 88,7 | 66,5 | 44,2
D-207J-04 16,5 52,5 1,798 EN 10270-1 60,338 18,94 33,56 69,3 | 93,1 | 69,1 | 45,7
D-207J-26 15 55 1,906 EN 10270-1 60,685 23,15 31,85 70,2 | 90,5 | 71,5 | 48,5
D-207J-03 16,5 48,9 1,91 EN 10270-1 59,024 18 30,9 70,7 | 91,4 | 72,1 | 48,6
D-217F 15,1 47 2,36 EN 10270-1 50,957 25,4 21,6 71,0 | 91,2 | 61,7 | 60,0
D-207J-09 14,5 50 2,762 EN 10270-1 87,101 18,46 31,54 81,4 | 90,0 | 83,9 | 70,2
D-214 17,6 51,1 2,964 EN 10270-1 104,172 15,95 35,15 85,1 | 92,7 | 87,1 | 75,4
D-232Q 16 52 3,932 EN 10270-1 110,06 24,01 27,99 100,0 | 100,0 | 100,0 | 100,0
D-220 14,1 53,5 4,022 EN 10270-1 133,517 20,3 33,2 90,8 | 91,4 | 83,4 | 97,8
D-252A-06 14,8 51 7,066 EN 10270-1 151,551 29,55 21,45 74,6 | 93,5 | 74,6 | 55,7
D-252AB 15 55,6 7,066 EN 10270-1 191,975 28,43 27,17 75,1 | 92,4 | 77,2 | 55,7
D-252A-30 15 52 8,728 EN 10270-1 240,033 24,5 27,5 70,6 | 94,6 | 72,1 | 45,0
D-257DA 14 50 8,984 EN 10270-1 195,539 28,23 21,77 67,3 | 91,2 | 67,0 | 43,8
D-255 14,5 49,5 9,818 EN 10270-1 250,368 24 25,5 66,5 | 91,9 | 67,5 | 40,0
D-263P-01 15 53 10,838 EN 10270-1 238,615 30,98 22,02 63,3 | 91,2 | 62,4 | 36,3
D-263P 15 48,9 11,979 EN 10270-1 244,947 28,45 20,45 60,6 | 89,9 | 59,0 | 32,8
D-263V-14 15,2 51 14,652 EN 10270-1 234,921 34,97 16,03 56,1 | 89,4 | 52,1 | 26,8
D-286A 15 55 15,093 EN 10270-1 175,216 43,39 11,61 55,0 | 86,8 | 52,1 | 26,1
D-283A-17 15,5 59 17,251 EN 10270-1 415,059 34,94 24,06 54,9 | 85,7 | 56,2 | 22,8
D-283A-10 16,5 52 19,337 EN 10270-1 417,286 30,42 21,58 53,9 | 89,7 | 51,7 | 20,3
D-283A-16 15,5 49 21,31 EN 10270-1 421,147 29,24 19,76 51,5 | 87,7 | 48,4 | 18,4
D-286 15 47,5 23,971 EN 10270-1 439,336 29,17 18,33 49,1 | 85,7 | 45,3 | 16,4
D-288ZD 17,5 50 30,075 EN 10270-1 401,618 36,65 13,35 44,4 | 82,5 | 37,5 | 13,1
Número de resortes metálicos similares: 26

Número de arancel aduanero: 73202081; Resorte de compresión D-232Q

País de origen: DE, German; Resorte de compresión D-232Q
