Resorte de compresión D-233B Acero para muelles Ø 1,8 x 10,2 x 24,6 mm

Precios progresivos - Resorte de compresión D-233B

Cantidad	Precio unidad [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Resorte de compresión Comprar

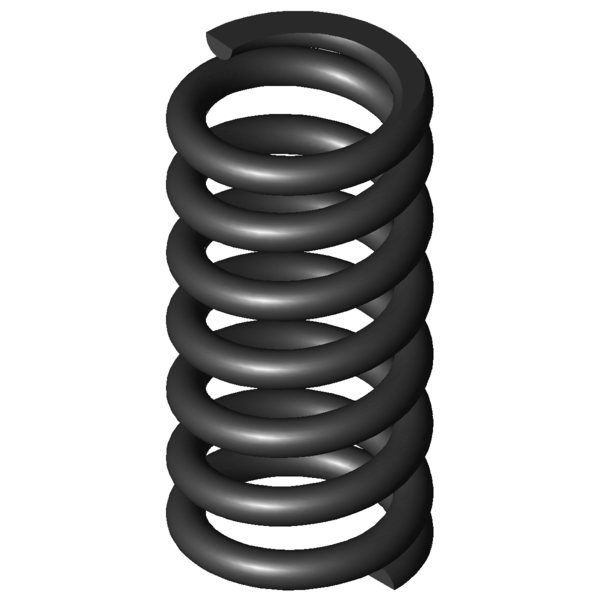

Imagen del producto Resorte de compresión D-233B

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-233B

Símbolo	Valor	Unidad	Descripción
Tipo de material	EN 10270-1	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	1,8	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	10,2	mm	Diámetro medio de la espira
De	12	mm	Diámetro exterior de la espira
Dd	7,9	mm	Diámetro máximo árbol
Dh	12,6	mm	Diámetro mínimo del casquillo
L0	24,6	mm	Longitud del muelle no comprimido
Lk		mm	Longitud de la deformación
Fn	176,507	N	Fuerza máxima con carga estática
Ln	14,97	mm	Longitud permitida con carga estática
sn	9,63	mm	Recorrido máximo del muelle con carga estática
Fndyn	162,891	N	Fuerza máxima con carga dinámica
Lndyn	15,71	mm	Longitud permitida con carga dinámica
shdyn	4,01	mm	Recorrido máximo del muelle con carga dinámica
S	4,145	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	5,5	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	18,323	N/mm	Índice de rigidez
Gew	4,8342	g	Peso del artículo
Fntol	13,89	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	13,69	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,3	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	0,61	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	F	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-233B Acero para muelles Ø 1,8 x 10,2 x 24,6 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-233B Acero para muelles Ø 1,8 x 10,2 x 24,6 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-233B Acero para muelles Ø 1,8 x 10,2 x 24,6 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-233B Acero para muelles Ø 1,8 x 10,2 x 24,6 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-233B

Formulario de consulta Resorte de compresión D-233B Acero para muelles Ø 1,8 x 10,2 x 24,6 mm

Formulario de consulta Resorte de compresión D-233B

Resortes de compresión similares para Resorte de compresión D-233B Acero para muelles Ø 1,8 x 10,2 x 24,6 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
D-233B	EN 10270-1	1,8	12	24,6	176,507	14,97	9,63	5,5	18,323	100,0 \| 100,0 \| 100,0 \| 100,0
VD-233B	1.4310	1,8	12	24,6	151,601	14,97	9,63	5,5	15,737	92,9 \| 100,0 \| 92,9 \| 85,9

Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
D-152	11	26	1,852	EN 10270-1	31,72	8,88	17,13	42,6 \| 80,6 \| 37,1 \| 10,1
D-150B	12,5	21	1,914	EN 10270-1	27,666	6,54	14,46	43,5 \| 79,0 \| 41,1 \| 10,4
D-156	10,3	25	2,303	EN 10270-1	37,389	8,76	16,24	44,2 \| 79,9 \| 40,2 \| 12,6
D-190C	13	27	2,788	EN 10270-1	44,675	10,97	16,03	47,4 \| 84,3 \| 42,7 \| 15,2
D-179K	12	23	3,291	EN 10270-1	52,645	7	16	49,3 \| 84,9 \| 45,0 \| 18,0
D-180N	13	22,8	3,673	EN 10270-1	55,73	7,63	15,17	50,5 \| 83,9 \| 47,5 \| 20,0
D-207	13,4	23	4,53	EN 10270-1	53,126	11,27	11,73	55,9 \| 86,9 \| 56,1 \| 24,7
D-207KB	12,5	26,2	7,045	EN 10270-1	94,825	12,74	13,46	64,0 \| 91,1 \| 62,6 \| 38,4
D-207K-03	11,5	25	7,934	EN 10270-1	84,304	14,38	10,63	68,3 \| 92,5 \| 69,2 \| 43,3
D-222A-14	12,7	26	8,876	EN 10270-1	110,772	13,52	12,48	70,4 \| 92,7 \| 70,0 \| 48,4
D-227A-02	11,5	25	11,468	EN 10270-1	122,579	14,31	10,69	78,9 \| 94,4 \| 79,8 \| 62,6
D-207KJ	10	24,5	11,997	EN 10270-1	113,304	15,06	9,44	78,4 \| 88,8 \| 81,1 \| 65,5
D-224	11,6	27	12,139	EN 10270-1	165,144	13,4	13,6	80,2 \| 92,2 \| 82,2 \| 66,3
D-227D	11	22,8	14,615	EN 10270-1	138,323	13,34	9,46	86,4 \| 91,1 \| 88,3 \| 79,8
D-233B	12	24,6	18,323	EN 10270-1	176,507	14,97	9,63	100,0 \| 100,0 \| 100,0 \| 100,0
D-234BA	11	24	21,129	EN 10270-1	149,415	16,93	7,07	87,4 \| 96,4 \| 79,0 \| 86,7
D-257E-02	12,3	25	27,121	EN 10270-1	229,512	16,54	8,46	81,8 \| 95,3 \| 82,4 \| 67,6
D-259	12	26,5	29,636	EN 10270-1	295,993	16,51	9,99	78,1 \| 94,3 \| 78,0 \| 61,9
D-263Q-02	12,3	25	38,605	EN 10270-1	218,608	19,34	5,66	69,9 \| 92,6 \| 69,8 \| 47,5
D-263V-02	12,35	25	56,491	EN 10270-1	323,772	19,27	5,73	60,1 \| 90,7 \| 57,0 \| 32,4
D-288C	13	26,7	62,502	EN 10270-1	388,214	20,49	6,21	56,6 \| 85,5 \| 55,0 \| 29,3
D-263S	11	23	63,672	EN 10270-1	318,334	18	5	57,2 \| 89,0 \| 53,7 \| 28,8

Número de resortes metálicos similares: 21

Número de arancel aduanero: 73202081; Resorte de compresión D-233B

País de origen: DE, German; Resorte de compresión D-233B
