Resorte de compresión D-234B Acero para muelles Ø 1,8 x 10,2 x 62,7 mm

Precios progresivos - Resorte de compresión D-234B

Cantidad	Precio unidad [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Resorte de compresión Comprar

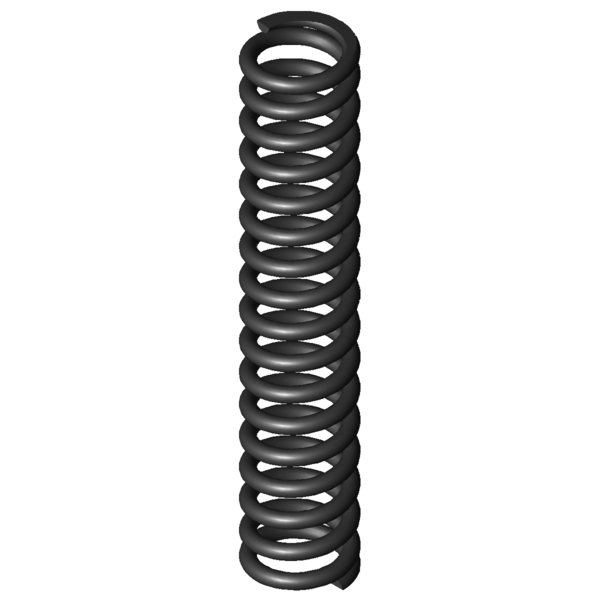

Imagen del producto Resorte de compresión D-234B

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-234B

Símbolo	Valor	Unidad	Descripción
Tipo de material	EN 10270-1	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	1,8	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	10,2	mm	Diámetro medio de la espira
De	12	mm	Diámetro exterior de la espira
Dd	7,9	mm	Diámetro máximo árbol
Dh	12,6	mm	Diámetro mínimo del casquillo
L0	62,7	mm	Longitud del muelle no comprimido
Lk	39	mm	Longitud de la deformación
Fn	175,975	N	Fuerza máxima con carga estática
Ln	35,63	mm	Longitud permitida con carga estática
sn	27,07	mm	Recorrido máximo del muelle con carga estática
Fndyn	162,542	N	Fuerza máxima con carga dinámica
Lndyn	37,7	mm	Longitud permitida con carga dinámica
shdyn	11,33	mm	Recorrido máximo del muelle con carga dinámica
S	3,929	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	15,5	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	6,502	N/mm	Índice de rigidez
Gew	11,2799	g	Peso del artículo
Fntol	12,03	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	11,83	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,3	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	1,44	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	G	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-234B Acero para muelles Ø 1,8 x 10,2 x 62,7 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-234B Acero para muelles Ø 1,8 x 10,2 x 62,7 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-234B Acero para muelles Ø 1,8 x 10,2 x 62,7 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-234B Acero para muelles Ø 1,8 x 10,2 x 62,7 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-234B

Formulario de consulta Resorte de compresión D-234B Acero para muelles Ø 1,8 x 10,2 x 62,7 mm

Formulario de consulta Resorte de compresión D-234B

Resortes de compresión similares para Resorte de compresión D-234B Acero para muelles Ø 1,8 x 10,2 x 62,7 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
D-234B	EN 10270-1	1,8	12	62,7	175,975	35,63	27,07	15,5	6,502	100,0 \| 100,0 \| 100,0 \| 100,0
VD-234B	1.4310	1,8	12	62,7	151,144	35,63	27,07	15,5	5,584	92,9 \| 100,0 \| 92,9 \| 85,9

Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
D-179M	12	55,9	1,212	EN 10270-1	49,302	15,23	40,67	49,8 \| 83,4 \| 47,3 \| 18,6
D-194A	11,25	64	1,344	EN 10270-1	45,499	30,16	33,84	53,6 \| 87,1 \| 52,9 \| 20,7
D-180P	13	57,7	1,353	EN 10270-1	55,633	16,59	41,11	51,1 \| 83,7 \| 48,7 \| 20,8
D-188	13,75	62,5	1,498	EN 10270-1	66,369	18,2	44,3	52,6 \| 85,5 \| 49,4 \| 23,0
D-180Q-04	11	68,7	1,796	EN 10270-1	75,414	26,7	42	54,8 \| 83,2 \| 53,7 \| 27,6
D-194	11,25	64	1,99	EN 10270-1	82,773	22,4	41,6	57,9 \| 87,1 \| 56,1 \| 30,6
D-207J-37	14	62	2,78	EN 10270-1	111,183	22	40	65,8 \| 89,3 \| 65,4 \| 42,8
D-207KD	12,5	55,8	3,1	EN 10270-1	95,05	25,14	30,66	69,4 \| 89,4 \| 71,2 \| 47,7
D-222E	12,7	67	3,15	EN 10270-1	109,382	32,27	34,73	70,3 \| 92,3 \| 70,1 \| 48,4
D-233A-01	13	60	3,46	EN 10270-1	36,47	49,46	10,54	59,7 \| 96,0 \| 29,8 \| 53,2
D-207K-02	12	55	3,564	EN 10270-1	106,913	25	30	73,6 \| 90,4 \| 75,5 \| 54,8
D-227A-07	11,5	64	4,17	EN 10270-1	126,123	33,76	30,24	79,7 \| 94,2 \| 80,6 \| 64,2
D-227F	11	58,1	5,186	EN 10270-1	136,579	31,76	26,34	86,1 \| 91,1 \| 87,5 \| 79,8
D-226	11,6	58,5	5,341	EN 10270-1	167,179	27,2	31,3	88,6 \| 93,0 \| 90,7 \| 82,2
D-234B	12	62,7	6,502	EN 10270-1	175,975	35,63	27,07	100,0 \| 100,0 \| 100,0 \| 100,0
D-234BE	11	67	7,043	EN 10270-1	164,91	43,59	23,41	92,5 \| 95,1 \| 90,1 \| 92,3
D-257E-07	12,3	64	8,287	EN 10270-1	157,188	45,03	18,97	84,4 \| 95,2 \| 79,7 \| 78,5
D-257E-11	13	68	8,446	EN 10270-1	259,997	37,22	30,78	82,1 \| 91,5 \| 77,8 \| 77,0
D-261A	12	55	8,811	EN 10270-1	78,526	46,09	8,91	68,4 \| 92,6 \| 38,8 \| 73,8
D-261	12	55	13,04	EN 10270-1	294,215	32,44	22,56	71,3 \| 92,6 \| 71,6 \| 49,8
D-263Q-07	12,3	64	14,038	EN 10270-1	260,02	45,48	18,52	68,9 \| 92,4 \| 68,0 \| 46,3
D-288E	13	66,2	22,178	EN 10270-1	389,222	48,65	17,55	56,9 \| 86,3 \| 55,0 \| 29,3
D-263U	11	56,8	22,593	EN 10270-1	317,923	42,73	14,07	56,8 \| 88,0 \| 53,7 \| 28,8
D-263V-07	12,35	64	23,9	EN 10270-1	492,338	43,4	20,6	57,9 \| 90,6 \| 55,9 \| 27,2

Número de resortes metálicos similares: 23

Número de arancel aduanero: 73202081; Resorte de compresión D-234B

País de origen: DE, German; Resorte de compresión D-234B
