Resorte de compresión D-234BB Acero para muelles Ø 1,8 x 9,2 x 32 mm

Precios progresivos - Resorte de compresión D-234BB

Cantidad Precio unidad [EUR]
1 4,9400 EUR
2 3,4800 EUR
3 3,3200 EUR
7 1,9900 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4600 EUR
125 0,3945 EUR
175 0,3631 EUR
250 0,3193 EUR
350 0,2780 EUR
450 0,2212 EUR

Resorte de compresión Comprar

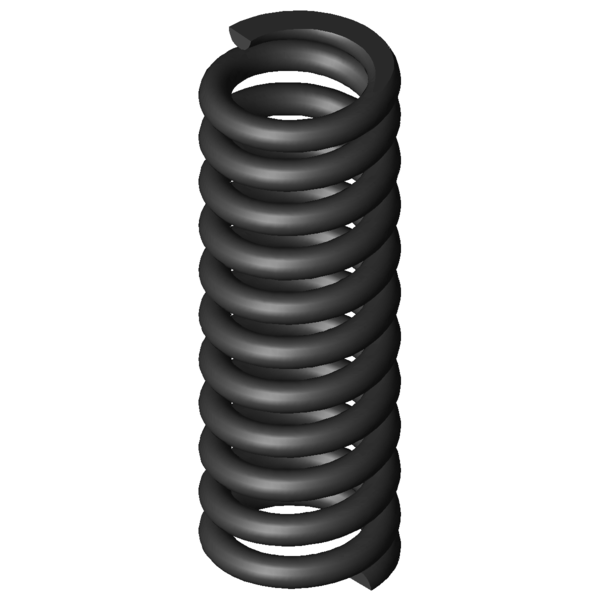

Imagen del producto Resorte de compresión D-234BB
Imagen del producto Resorte de compresión D-234BB
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-234BB

Símbolo Valor Unidad Descripción
Tipo de material EN 10270-1 - Tipo de material
Condición de los extremos del muelle Aplastada y esmerilada - Condición de los extremos del muelle
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle comprimido
L2 mm Longitud del muelle comprimido
s2 mm Sección del muelle comprimido
d 1,8 mm Diámetro del hilo
Di mm Diámetro interior de la espira
D 9,2 mm Diámetro medio de la espira
De 11 mm Diámetro exterior de la espira
Dd 6,9 mm Diámetro máximo árbol
Dh 11,5 mm Diámetro mínimo del casquillo
L0 32 mm Longitud del muelle no comprimido
Lk mm Longitud de la deformación
Fn 128,953 N Fuerza máxima con carga estática
Ln 23,08 mm Longitud permitida con carga estática
sn 8,92 mm Recorrido máximo del muelle con carga estática
Fndyn 111,751 N Fuerza máxima con carga dinámica
Lndyn 24,27 mm Longitud permitida con carga dinámica
shdyn 7,18 mm Recorrido máximo del muelle con carga dinámica
S 3,179 mm Paso del muelle (distancia de centro espiral a centro espiral)
n 9,5 Unidades Número de espiras elásticas
nt Unidades Número total de espiras
R 14,457 N/mm Índice de rigidez
Gew 6,6858 g Peso del artículo
Fntol 14,42 N (+/-) Tolerancia fuerza máxima estática
Fndtol 14,17 N (+/-) Tolerancia fuerza máxima dinámica
Detol 0,25 mm (+/-) Tolerancia del diámetro de la espira
L0tol 0,86 mm (+/-) Tolerancia longitud del muelle no comprimido
PG F - Grupo de precios para este artículo
F1tol N (+/-) Tolerancia fuerza del muelle precomprimido
F2tol N (+/-) Tolerancia fuerza del muelle comprimido
dibujo técnico Resorte de compresión
dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-234BB Acero para muelles Ø 1,8 x 9,2 x 32 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-234BB Acero para muelles Ø 1,8 x 9,2 x 32 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-234BB Acero para muelles Ø 1,8 x 9,2 x 32 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-234BB Acero para muelles Ø 1,8 x 9,2 x 32 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-234BB

Formulario de consulta Resorte de compresión D-234BB Acero para muelles Ø 1,8 x 9,2 x 32 mm

Formulario de consulta Resorte de compresión D-234BB

Resortes de compresión similares para Resorte de compresión D-234BB Acero para muelles Ø 1,8 x 9,2 x 32 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidades) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
D-234BB EN 10270-1 1,8 11 32 128,953 23,08 8,92 9,5 14,457 100,0 | 100,0 | 100,0 | 100,0
VD-234BB 1.4310 1,8 11 32 110,757 23,08 8,92 9,5 12,417 92,9 | 100,0 | 92,9 | 85,9
Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
D-150C 12,5 32 1,218 EN 10270-1 27,84 9,14 22,86 40,0 | 81,2 | 30,3 | 8,4
D-152B 11 36 1,358 EN 10270-1 33,449 11,38 24,63 40,7 | 81,5 | 31,1 | 9,4
D-143B 10 29,1 1,613 EN 10270-1 34,021 8 21,1 40,9 | 77,3 | 34,3 | 11,2
D-152A 11 31,6 1,852 EN 10270-1 42,093 8,88 22,73 44,5 | 84,8 | 35,9 | 12,8
D-179L 12 34 2,094 EN 10270-1 50,79 9,75 24,25 45,0 | 82,3 | 38,1 | 14,5
D-180Q-02 11 30,2 4,081 EN 10270-1 75,292 11,75 18,45 56,2 | 87,0 | 53,4 | 28,2
D-192 11,25 29,5 4,522 EN 10270-1 82,755 11,2 18,3 58,1 | 86,5 | 56,5 | 31,3
D-207AB 11 36 4,656 EN 10270-1 82,1 18,37 17,63 59,4 | 88,9 | 57,1 | 32,2
D-207AA 11 28 5,898 EN 10270-1 76,14 15,09 12,91 64,4 | 88,4 | 64,1 | 40,8
D-207C 10 34,4 6,477 EN 10270-1 105,036 18,18 16,22 66,8 | 87,2 | 68,2 | 44,8
D-227E 11 37,1 8,461 EN 10270-1 138,708 20,71 16,39 74,6 | 91,7 | 73,7 | 58,5
D-227A-03 11,5 32 9,174 EN 10270-1 136,799 17,09 14,91 78,5 | 94,8 | 77,0 | 63,5
D-207KK 10 29,9 9,88 EN 10270-1 121,137 17,64 12,26 80,3 | 89,2 | 83,3 | 68,3
D-234 12 32 11,856 EN 10270-1 128,437 21,17 10,83 90,1 | 97,2 | 91,0 | 82,0
D-234BB 11 32 14,457 EN 10270-1 128,953 23,08 8,92 100,0 | 100,0 | 100,0 | 100,0
D-230 9,6 31,5 15,341 EN 10270-1 196,827 18,67 12,83 84,4 | 91,5 | 67,5 | 94,2
D-233E-20 10 31 17,016 EN 10270-1 130,455 23,33 7,67 90,8 | 95,0 | 92,4 | 85,0
D-257E-03 12,3 32 19,889 EN 10270-1 216,855 21,1 10,9 78,8 | 93,1 | 70,6 | 72,7
D-263 10,7 36 23,574 EN 10270-1 195,76 27,7 8,3 77,6 | 92,1 | 79,5 | 61,3
D-234B-03 9,2 32 26,391 EN 10270-1 214,923 23,86 8,14 75,0 | 94,5 | 75,6 | 54,8
D-234B-01 9,5 32 27,559 EN 10270-1 301,773 21,05 10,95 70,0 | 95,5 | 62,1 | 52,5
D-262D 10,7 29 29,121 EN 10270-1 169,413 23,18 5,82 71,0 | 92,6 | 70,7 | 49,7
D-262A-15 11 32 29,813 EN 10270-1 329,261 20,96 11,04 68,4 | 96,7 | 60,0 | 48,5
D-263Q-03 12,3 32 33,09 EN 10270-1 336,629 21,83 10,17 65,7 | 90,4 | 63,0 | 43,7
D-263C 10 33,4 33,512 EN 10270-1 269,567 25,36 8,04 68,1 | 92,2 | 69,0 | 43,1
D-263T 11 36,5 36,863 EN 10270-1 317,329 27,89 8,61 65,9 | 89,8 | 68,6 | 39,2
D-263V-03 12,35 32 44,385 EN 10270-1 388,737 23,24 8,76 62,3 | 88,6 | 65,7 | 32,6
Número de resortes metálicos similares: 26

Número de arancel aduanero: 73202081; Resorte de compresión D-234BB

País de origen: DE, German; Resorte de compresión D-234BB
