Resorte de compresión D-234BC Acero para muelles Ø 1,8 x 9,2 x 42 mm

Precios progresivos - Resorte de compresión D-234BC

Cantidad	Precio unidad [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Resorte de compresión Comprar

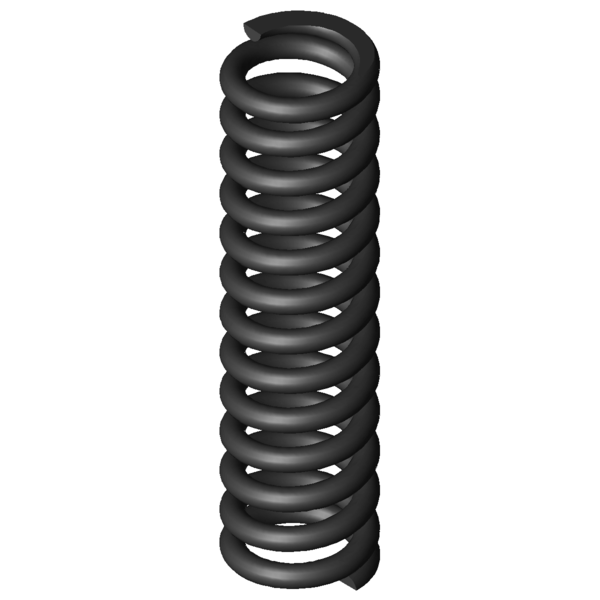

Imagen del producto Resorte de compresión D-234BC

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-234BC

Símbolo	Valor	Unidad	Descripción
Tipo de material	EN 10270-1	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	1,8	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	9,2	mm	Diámetro medio de la espira
De	11	mm	Diámetro exterior de la espira
Dd	6,9	mm	Diámetro máximo árbol
Dh	11,5	mm	Diámetro mínimo del casquillo
L0	42	mm	Longitud del muelle no comprimido
Lk		mm	Longitud de la deformación
Fn	176,975	N	Fuerza máxima con carga estática
Ln	27,18	mm	Longitud permitida con carga estática
sn	14,82	mm	Recorrido máximo del muelle con carga estática
Fndyn	159,791	N	Fuerza máxima con carga dinámica
Lndyn	28,62	mm	Longitud permitida con carga dinámica
shdyn	7,17	mm	Recorrido máximo del muelle con carga dinámica
S	3,496	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	11,5	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	11,943	N/mm	Índice de rigidez
Gew	7,8485	g	Peso del artículo
Fntol	14,6	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	14,34	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,25	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	1,02	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	G	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-234BC Acero para muelles Ø 1,8 x 9,2 x 42 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-234BC Acero para muelles Ø 1,8 x 9,2 x 42 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-234BC Acero para muelles Ø 1,8 x 9,2 x 42 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-234BC Acero para muelles Ø 1,8 x 9,2 x 42 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-234BC

Formulario de consulta Resorte de compresión D-234BC Acero para muelles Ø 1,8 x 9,2 x 42 mm

Formulario de consulta Resorte de compresión D-234BC

Resortes de compresión similares para Resorte de compresión D-234BC Acero para muelles Ø 1,8 x 9,2 x 42 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
D-234BC	EN 10270-1	1,8	11	42	176,975	27,18	14,82	11,5	11,943	100,0 \| 100,0 \| 100,0 \| 100,0
VD-234BC	1.4310	1,8	11	42	152,003	27,18	14,82	11,5	10,257	92,9 \| 100,0 \| 92,9 \| 85,9

Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
D-193	11,25	44,5	2,926	EN 10270-1	82,809	16,2	28,3	53,8 \| 87,2 \| 49,6 \| 24,5
D-195A-10	11	40	3,157	EN 10270-1	78,429	15,16	24,84	55,6 \| 88,2 \| 52,0 \| 26,4
D-207AC	11	44	3,847	EN 10270-1	85,987	21,65	22,35	60,2 \| 91,1 \| 57,4 \| 32,2
D-195A-21	9,5	41	4,218	EN 10270-1	97,89	17,8	23,2	59,8 \| 84,5 \| 59,6 \| 35,3
D-207AB	11	36	4,656	EN 10270-1	82,1	18,37	17,63	64,0 \| 87,8 \| 65,2 \| 39,0
D-227A-05	11,5	44	5,734	EN 10270-1	106,523	25,42	18,58	70,4 \| 93,3 \| 70,0 \| 48,0
D-207K-04	11,5	38	6,068	EN 10270-1	122,11	17,88	20,13	70,6 \| 89,8 \| 71,3 \| 50,8
D-227B	11,2	45	6,562	EN 10270-1	134,957	24,43	20,57	74,2 \| 93,5 \| 74,2 \| 54,9
D-207KL	10	42,5	6,718	EN 10270-1	120,742	24,53	17,97	74,2 \| 91,0 \| 75,3 \| 56,3
D-227A-04	11,5	38	7,243	EN 10270-1	124,631	20,79	17,21	76,9 \| 91,7 \| 78,3 \| 60,6
D-225	11,6	40,5	7,855	EN 10270-1	166,362	19,32	21,18	80,4 \| 93,4 \| 82,0 \| 65,8
D-207K-06	10	40	7,998	EN 10270-1	151,295	21,08	18,92	79,6 \| 89,8 \| 81,9 \| 67,0
D-227E	11	37,1	8,461	EN 10270-1	138,708	20,71	16,39	82,6 \| 92,4 \| 84,4 \| 70,9
D-234A	12	39,8	10,608	EN 10270-1	175,736	23,23	16,57	92,9 \| 95,5 \| 94,4 \| 88,8
D-234BC	11	42	11,943	EN 10270-1	176,975	27,18	14,82	100,0 \| 100,0 \| 100,0 \| 100,0
D-257E-05	12,3	44	13,561	EN 10270-1	202,391	29,08	14,92	91,0 \| 91,6 \| 93,4 \| 88,0
D-263AA	10,7	45	18,336	EN 10270-1	193,141	34,47	10,53	80,0 \| 93,5 \| 81,3 \| 65,1
D-263Q-05	12,3	44	21,057	EN 10270-1	257,213	31,79	12,21	73,7 \| 88,9 \| 75,6 \| 56,7
D-263	10,7	36	23,574	EN 10270-1	195,76	27,7	8,3	71,6 \| 91,0 \| 73,2 \| 50,6
D-263T	11	36,5	36,863	EN 10270-1	317,329	27,89	8,61	59,6 \| 89,6 \| 56,9 \| 32,4

Número de resortes metálicos similares: 19

Número de arancel aduanero: 73202081; Resorte de compresión D-234BC

País de origen: DE, German; Resorte de compresión D-234BC
