Resorte de compresión D-268A Acero para muelles Ø 2,5 x 32 x 360 mm

Precios progresivos - Resorte de compresión D-268A

Cantidad	Precio unidad [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Resorte de compresión Comprar

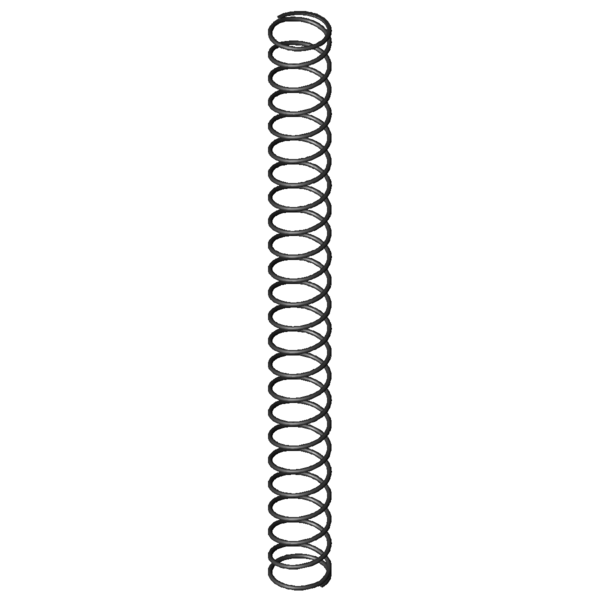

Imagen del producto Resorte de compresión D-268A

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-268A

Símbolo	Valor	Unidad	Descripción
Tipo de material	EN 10270-1	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	2,5	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	32	mm	Diámetro medio de la espira
De	34,5	mm	Diámetro exterior de la espira
Dd	28,7	mm	Diámetro máximo árbol
Dh	35,5	mm	Diámetro mínimo del casquillo
L0	360	mm	Longitud del muelle no comprimido
Lk	326,8	mm	Longitud de la deformación
Fn	150,754	N	Fuerza máxima con carga estática
Ln	80,7	mm	Longitud permitida con carga estática
sn	279,3	mm	Recorrido máximo del muelle con carga estática
Fndyn	145,501	N	Fuerza máxima con carga dinámica
Lndyn	90,43	mm	Longitud permitida con carga dinámica
shdyn	124,15	mm	Recorrido máximo del muelle con carga dinámica
S	15,889	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	22,5	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	0,54	N/mm	Índice de rigidez
Gew	95,5688	g	Peso del artículo
Fntol	8,16	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	8,08	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,6	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	10,93	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	M	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-268A Acero para muelles Ø 2,5 x 32 x 360 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-268A Acero para muelles Ø 2,5 x 32 x 360 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-268A Acero para muelles Ø 2,5 x 32 x 360 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-268A Acero para muelles Ø 2,5 x 32 x 360 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-268A

Formulario de consulta Resorte de compresión D-268A Acero para muelles Ø 2,5 x 32 x 360 mm

Formulario de consulta Resorte de compresión D-268A

Resortes de compresión similares para Resorte de compresión D-268A Acero para muelles Ø 2,5 x 32 x 360 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
D-268A	EN 10270-1	2,5	34,5	360	150,754	80,7	279,3	22,5	0,54	100,0 \| 100,0 \| 100,0 \| 100,0
VD-268	1.4310	2,5	34,5	360	159,591	76,95	283,05	18,5	0,564	97,4 \| 100,0 \| 96,6 \| 95,7
VD-268A	1.4310	2,5	34,5	360	129,482	80,7	279,3	22,5	0,464	92,9 \| 100,0 \| 92,9 \| 85,9

Número de resortes metálicos similares: 3

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
D-207JE	35,5	384	0,071	EN 10270-1	23,342	54,91	329,09	49,0 \| 83,6 \| 50,2 \| 13,1
D-207JK	34	352	0,081	EN 10270-1	24,277	53,07	298,93	51,8 \| 85,4 \| 54,8 \| 15,0
D-207JD	35,5	260	0,105	EN 10270-1	23,297	38,08	221,93	47,8 \| 76,5 \| 47,5 \| 19,4
D-207JJ	34	239	0,12	EN 10270-1	24,299	36,83	202,17	47,2 \| 75,0 \| 44,3 \| 22,3
D-207O	28	292	0,234	EN 10270-1	58,851	40,61	251,39	61,1 \| 75,4 \| 64,5 \| 43,4
D-232J	30	294	0,308	EN 10270-1	76,743	44,56	249,44	69,1 \| 80,2 \| 70,1 \| 57,0
D-234K	34	332	0,321	EN 10270-1	90,5	50	282	76,4 \| 90,3 \| 79,5 \| 59,5
D-263H	38	368	0,336	EN 10270-1	104,88	55,45	312,55	77,9 \| 92,2 \| 79,5 \| 62,2
D-263Z	42	389	0,417	EN 10270-1	136,167	62,14	326,86	85,5 \| 91,6 \| 87,9 \| 77,2
D-239A	27	290	0,464	EN 10270-1	104,762	64,05	225,95	80,2 \| 79,6 \| 75,2 \| 85,9
D-268A	34,5	360	0,54	EN 10270-1	150,754	80,7	279,3	100,0 \| 100,0 \| 100,0 \| 100,0
D-239	27	290	0,564	EN 10270-1	125,212	67,95	222,05	85,5 \| 79,6 \| 81,3 \| 95,7
D-268	34,5	360	0,656	EN 10270-1	183,283	80,8	279,2	91,1 \| 100,0 \| 91,1 \| 82,2
D-267A	34,5	245	0,656	EN 10270-1	116,691	67,24	177,76	80,7 \| 89,4 \| 70,5 \| 82,2
D-293A	43,2	405	0,742	EN 10270-1	224,422	102,48	302,53	78,3 \| 82,3 \| 79,7 \| 72,8
D-293	43,2	405	0,902	EN 10270-1	288,356	85,4	319,61	70,7 \| 82,3 \| 69,8 \| 59,8
D-267	34,5	245	0,972	EN 10270-1	182,652	57	188	73,3 \| 89,4 \| 74,9 \| 55,6
D-288Z-15	37	279	1,135	EN 10270-1	228,4	77,74	201,26	67,1 \| 84,7 \| 69,0 \| 47,6
D-298A	35,2	280	1,449	EN 10270-1	266,016	96,4	183,6	61,0 \| 84,6 \| 61,2 \| 37,3
D-329BE	35	450	1,577	EN 10270-1	280,452	272,2	177,8	57,8 \| 80,4 \| 58,7 \| 34,2
D-288Z-24	33	229	1,652	EN 10270-1	253,793	75,38	153,63	56,9 \| 80,9 \| 57,2 \| 32,7
D-298	35,2	280	1,762	EN 10270-1	351,728	80,4	199,6	57,5 \| 84,6 \| 57,2 \| 30,6
D-323A	44	340	1,811	EN 10270-1	397,539	120,5	219,5	55,5 \| 78,5 \| 58,3 \| 29,8
D-297B	35,2	230	1,863	EN 10270-1	286,135	76,4	153,6	54,3 \| 80,0 \| 53,8 \| 29,0
D-323	44	340	2,203	EN 10270-1	527,547	100,5	239,5	53,4 \| 78,5 \| 57,2 \| 24,5
D-329BH	34	330	2,646	EN 10270-1	394,525	180,92	149,08	50,1 \| 84,2 \| 45,8 \| 20,4

Número de resortes metálicos similares: 25

Número de arancel aduanero: 73202081; Resorte de compresión D-268A

País de origen: DE, German; Resorte de compresión D-268A
