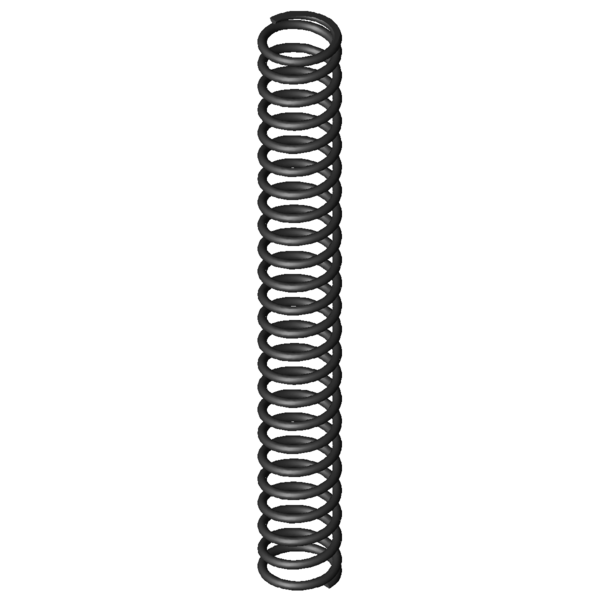

SímboloValorUnidadDescripción
Tipo de material
EN 10270-1
-
Tipo de material
Condición de los extremos del muelle
Aplastada y esmerilada
-
Condición de los extremos del muelle
F1
-
N
Fuerza del muelle precomprimido
L1
-
mm
Longitud del muelle precomprimido
s1
-
mm
Sección del muelle precomprimido
F2
-
N
Fuerza del muelle comprimido
L2
-
mm
Longitud del muelle comprimido
s2
-
mm
Sección del muelle comprimido
d
2,5
mm
Diámetro del hilo
Di
-
mm
Diámetro interior de la espira
D
20
mm
Diámetro medio de la espira
De
22,5
mm
Diámetro exterior de la espira
Dd
16,8
mm
Diámetro máximo árbol
Dh
23,3
mm
Diámetro mínimo del casquillo
L0
175
mm
Longitud del muelle no comprimido
Lk
147,1
mm
Longitud de la deformación
Fn
227,107
N
Fuerza máxima con carga estática
Ln
72,28
mm
Longitud permitida con carga estática
sn
102,73
mm
Recorrido máximo del muelle con carga estática
Fndyn
214,893
N
Fuerza máxima con carga dinámica
Lndyn
77,8
mm
Longitud permitida con carga dinámica
shdyn
46,47
mm
Recorrido máximo del muelle con carga dinámica
S
7,667
mm
Paso del muelle (distancia de centro espiral a centro espiral)
n
22,5
Unidades
Número de espiras elásticas
nt
-
Unidades
Número total de espiras
R
2,211
N/mm
Índice de rigidez
Gew
59,7305
g
Peso del artículo
Fntol
11,93
N
(+/-) Tolerancia fuerza máxima estática
Fndtol
11,75
N
(+/-) Tolerancia fuerza máxima dinámica
Detol
0,35
mm
(+/-) Tolerancia del diámetro de la espira
L0tol
3,86
mm
(+/-) Tolerancia longitud del muelle no comprimido
PG
L
-
Grupo de precios para este artículo
F1tol
-
N
(+/-) Tolerancia fuerza del muelle precomprimido
F2tol
-
N
(+/-) Tolerancia fuerza del muelle comprimido
