Resorte de compresión D-288O-10 Acero para muelles Ø 2,8 x 17,2 x 18,5 mm

Precios progresivos - Resorte de compresión D-288O-10

Cantidad	Precio unidad [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Resorte de compresión Comprar

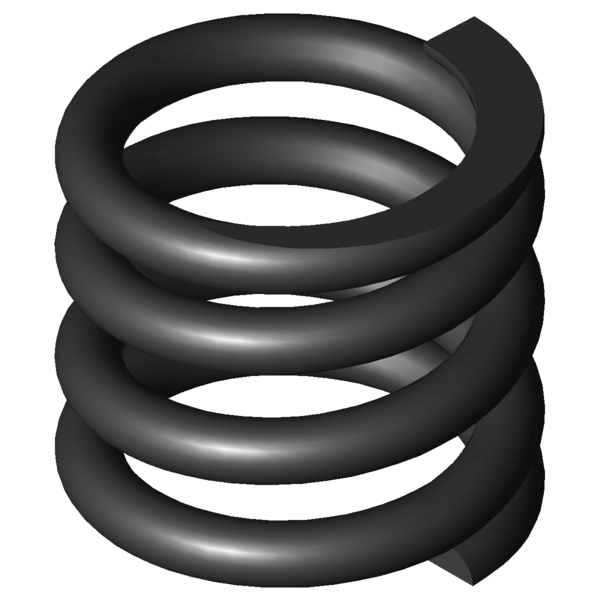

Imagen del producto Resorte de compresión D-288O-10

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-288O-10

Símbolo	Valor	Unidad	Descripción
Tipo de material	EN 10270-1	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	2,8	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	17,2	mm	Diámetro medio de la espira
De	20	mm	Diámetro exterior de la espira
Dd	13,7	mm	Diámetro máximo árbol
Dh	20,9	mm	Diámetro mínimo del casquillo
L0	18,5	mm	Longitud del muelle no comprimido
Lk		mm	Longitud de la deformación
Fn	306,828	N	Fuerza máxima con carga estática
Ln	12,89	mm	Longitud permitida con carga estática
sn	5,61	mm	Recorrido máximo del muelle con carga estática
Fndyn	278,934	N	Fuerza máxima con carga dinámica
Lndyn	13,4	mm	Longitud permitida con carga dinámica
shdyn	3,15	mm	Recorrido máximo del muelle con carga dinámica
S	6,978	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	2,25	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	54,693	N/mm	Índice de rigidez
Gew	11,1777	g	Peso del artículo
Fntol	31,6	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	31,2	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,35	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	0,45	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	L	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-288O-10 Acero para muelles Ø 2,8 x 17,2 x 18,5 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-288O-10 Acero para muelles Ø 2,8 x 17,2 x 18,5 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-288O-10 Acero para muelles Ø 2,8 x 17,2 x 18,5 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-288O-10 Acero para muelles Ø 2,8 x 17,2 x 18,5 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-288O-10

Formulario de consulta Resorte de compresión D-288O-10 Acero para muelles Ø 2,8 x 17,2 x 18,5 mm

Formulario de consulta Resorte de compresión D-288O-10

Resortes de compresión similares para Resorte de compresión D-288O-10 Acero para muelles Ø 2,8 x 17,2 x 18,5 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
D-288O-10	EN 10270-1	2,8	20	18,5	306,828	12,89	5,61	2,25	54,693	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288O-10	1.4310	2,8	20	18,5	263,063	12,9	5,6	2,25	46,976	92,9 \| 100,0 \| 92,8 \| 85,9

Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
D-212H	17,6	22,5	6,52	EN 10270-1	93,236	8,2	14,3	40,8 \| 75,8 \| 34,8 \| 11,9
D-217A-12	17	22	6,647	EN 10270-1	88,743	8,65	13,35	41,0 \| 75,4 \| 35,5 \| 12,2
D-232J-02	20	22	7,096	EN 10270-1	90,543	9,24	12,76	44,2 \| 82,8 \| 36,7 \| 13,0
D-239A-30	22	22,5	9,056	EN 10270-1	116,545	9,63	12,87	46,3 \| 81,5 \| 40,8 \| 16,6
D-212G	17,6	15,5	9,314	EN 10270-1	81,966	6,7	8,8	46,2 \| 76,3 \| 45,2 \| 17,0
D-217G	14,1	17	9,767	EN 10270-1	69,611	9,87	7,13	47,2 \| 73,2 \| 50,7 \| 17,9
D-232N-02	18	19	10,062	EN 10270-1	99,611	9,1	9,9	48,9 \| 83,9 \| 44,6 \| 18,4
D-217A-10	17	14,5	10,446	EN 10270-1	81,792	6,67	7,83	47,3 \| 73,5 \| 49,2 \| 19,1
D-247D-30	18	21,5	15,918	EN 10270-1	183,375	9,98	11,52	55,3 \| 82,5 \| 54,2 \| 29,1
D-233T-14	13	19	16,916	EN 10270-1	101,833	12,98	6,02	56,6 \| 75,6 \| 63,2 \| 30,9
D-257B	14	19,6	26,951	EN 10270-1	202,726	12,08	7,52	66,1 \| 78,6 \| 70,3 \| 49,3
D-252A-32	15	17	26,979	EN 10270-1	178,061	10,4	6,6	66,8 \| 79,4 \| 71,5 \| 49,3
D-263N	15	20,8	32,513	EN 10270-1	245,118	13,26	7,54	72,5 \| 80,8 \| 77,1 \| 59,4
D-278E	18,5	16,5	43,18	EN 10270-1	213,742	11,55	4,9	82,9 \| 90,3 \| 78,5 \| 79,8
D-288O-10	20	18,5	54,693	EN 10270-1	306,828	12,89	5,61	100,0 \| 100,0 \| 100,0 \| 100,0
D-283B	15	19	58,214	EN 10270-1	235,586	14,95	4,05	85,2 \| 87,2 \| 74,5 \| 94,0
D-288X-02	19,4	25	58,328	EN 10270-1	539,532	15,75	9,25	80,6 \| 89,2 \| 58,8 \| 93,8
D-283A-12	15,5	17	72,453	EN 10270-1	352,847	12,13	4,87	82,9 \| 86,2 \| 86,9 \| 75,5
D-313A-02	19,5	25	81,191	EN 10270-1	428,486	19,72	5,28	78,6 \| 85,4 \| 82,9 \| 67,4
D-288B	13	18,8	98,218	EN 10270-1	387,321	14,86	3,94	71,5 \| 84,2 \| 74,7 \| 55,6
D-313AA	17	22	116,135	EN 10270-1	344,637	19,03	2,97	67,9 \| 85,5 \| 71,0 \| 47,1

Número de resortes metálicos similares: 20

Número de arancel aduanero: 73202081; Resorte de compresión D-288O-10

País de origen: DE, German; Resorte de compresión D-288O-10
