Resorte de compresión D-288W Acero para muelles Ø 2,8 x 11,2 x 45,9 mm

Precios progresivos - Resorte de compresión D-288W

Cantidad	Precio unidad [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Resorte de compresión Comprar

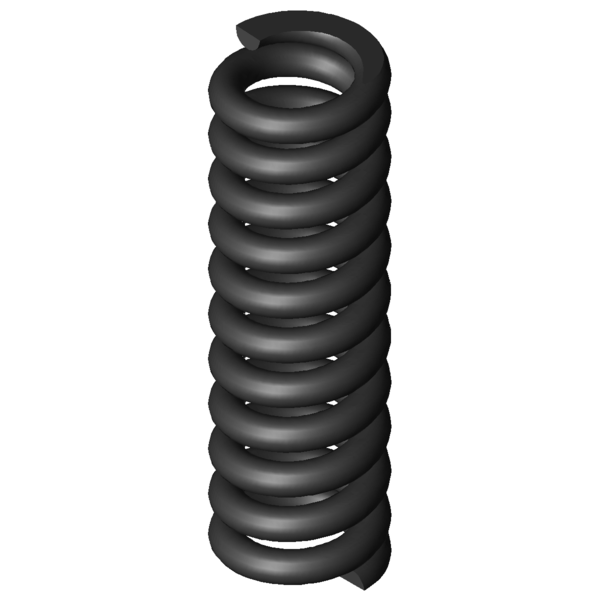

Imagen del producto Resorte de compresión D-288W

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-288W

Símbolo	Valor	Unidad	Descripción
Tipo de material	EN 10270-1	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	2,8	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	11,2	mm	Diámetro medio de la espira
De	14	mm	Diámetro exterior de la espira
Dd	7,7	mm	Diámetro máximo árbol
Dh	14,7	mm	Diámetro mínimo del casquillo
L0	45,9	mm	Longitud del muelle no comprimido
Lk		mm	Longitud de la deformación
Fn	488,003	N	Fuerza máxima con carga estática
Ln	35,5	mm	Longitud permitida con carga estática
sn	10,4	mm	Recorrido máximo del muelle con carga estática
Fndyn	410,516	N	Fuerza máxima con carga dinámica
Lndyn	37,15	mm	Longitud permitida con carga dinámica
shdyn	4,92	mm	Recorrido máximo del muelle con carga dinámica
S	4,537	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	9,5	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	46,916	N/mm	Índice de rigidez
Gew	19,6948	g	Peso del artículo
Fntol	52,38	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	51,22	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,25	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	0,96	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	L	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-288W Acero para muelles Ø 2,8 x 11,2 x 45,9 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-288W Acero para muelles Ø 2,8 x 11,2 x 45,9 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-288W Acero para muelles Ø 2,8 x 11,2 x 45,9 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-288W Acero para muelles Ø 2,8 x 11,2 x 45,9 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-288W

Formulario de consulta Resorte de compresión D-288W Acero para muelles Ø 2,8 x 11,2 x 45,9 mm

Formulario de consulta Resorte de compresión D-288W

Resortes de compresión similares para Resorte de compresión D-288W Acero para muelles Ø 2,8 x 11,2 x 45,9 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
D-288W	EN 10270-1	2,8	14	45,9	488,003	35,5	10,4	9,5	46,916	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288W	1.4310	2,8	14	45,9	419,143	35,5	10,4	9,5	40,296	92,9 \| 100,0 \| 92,9 \| 85,9

Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
D-255	14,5	49,5	9,818	EN 10270-1	250,368	24	25,5	51,3 \| 86,9 \| 46,0 \| 20,9
D-257D	14	46,4	9,929	EN 10270-1	203,293	25,93	20,47	52,5 \| 90,1 \| 46,2 \| 21,2
D-257C-01	14	39	11,097	EN 10270-1	170,702	23,62	15,38	53,5 \| 85,5 \| 51,3 \| 23,7
D-257E-10	13	50	11,663	EN 10270-1	255,975	28,05	21,95	53,4 \| 85,4 \| 49,9 \| 24,9
D-263P	15	48,9	11,979	EN 10270-1	244,947	28,45	20,45	54,9 \| 88,6 \| 50,5 \| 25,5
D-263O-01	15	42	13,388	EN 10270-1	215,282	25,92	16,08	56,9 \| 87,8 \| 54,4 \| 28,5
D-257E-05	12,3	44	13,561	EN 10270-1	202,391	29,08	14,92	56,5 \| 85,0 \| 55,6 \| 28,9
D-263V-13	15,2	44	17,908	EN 10270-1	259,991	29,48	14,52	63,9 \| 91,2 \| 62,5 \| 38,2
D-263Q-05	12,3	44	21,057	EN 10270-1	257,213	31,79	12,21	67,1 \| 87,4 \| 68,9 \| 44,9
D-283A-16	15,5	49	21,31	EN 10270-1	421,147	29,24	19,76	68,7 \| 91,1 \| 69,5 \| 45,4
D-286	15	47,5	23,971	EN 10270-1	439,336	29,17	18,33	72,5 \| 93,1 \| 73,4 \| 51,1
D-263V-05	12,35	44	31,07	EN 10270-1	398,058	31,19	12,81	79,0 \| 89,3 \| 81,4 \| 66,2
D-288D	13	42,5	36,186	EN 10270-1	388,872	31,75	10,75	85,6 \| 91,6 \| 88,2 \| 77,1
D-288T-05	15	44	40,57	EN 10270-1	468,265	32,46	11,54	92,0 \| 96,4 \| 93,0 \| 86,5
D-288W	14	45,9	46,916	EN 10270-1	488,003	35,5	10,4	100,0 \| 100,0 \| 100,0 \| 100,0
D-288Z-05	15,5	44	61,682	EN 10270-1	612,183	34,08	9,92	85,3 \| 92,2 \| 87,5 \| 76,0

Número de resortes metálicos similares: 15

Número de arancel aduanero: 73202081; Resorte de compresión D-288W

País de origen: DE, German; Resorte de compresión D-288W
