Resorte de compresión D-288X-06 Acero para muelles Ø 2,9 x 16,5 x 51 mm

Precios progresivos - Resorte de compresión D-288X-06

Cantidad	Precio unidad [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Resorte de compresión Comprar

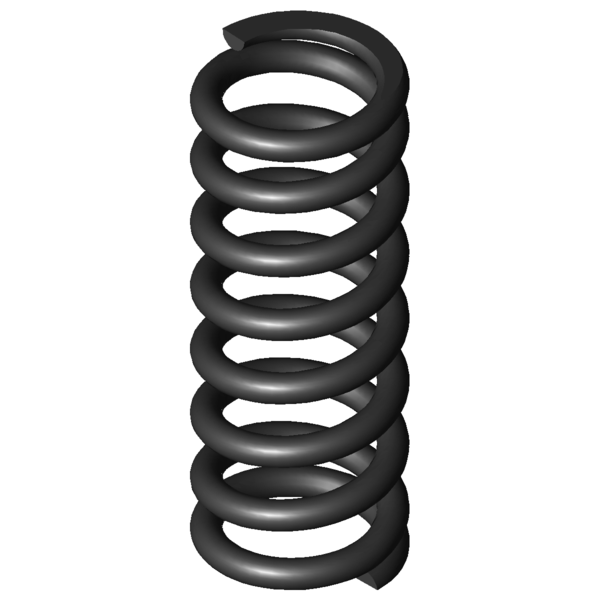

Imagen del producto Resorte de compresión D-288X-06

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-288X-06

Símbolo	Valor	Unidad	Descripción
Tipo de material	EN 10270-1	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	2,9	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	16,5	mm	Diámetro medio de la espira
De	19,4	mm	Diámetro exterior de la espira
Dd	12,9	mm	Diámetro máximo árbol
Dh	20,4	mm	Diámetro mínimo del casquillo
L0	51	mm	Longitud del muelle no comprimido
Lk		mm	Longitud de la deformación
Fn	542,897	N	Fuerza máxima con carga estática
Ln	29	mm	Longitud permitida con carga estática
sn	22	mm	Recorrido máximo del muelle con carga estática
Fndyn	424,446	N	Fuerza máxima con carga dinámica
Lndyn	33,8	mm	Longitud permitida con carga dinámica
shdyn	6,48	mm	Recorrido máximo del muelle con carga dinámica
S	7,4	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	6,5	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	24,677	N/mm	Índice de rigidez
Gew	23,0048	g	Peso del artículo
Fntol	32,84	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	31,6	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,35	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	0,98	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	M	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-288X-06 Acero para muelles Ø 2,9 x 16,5 x 51 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-288X-06 Acero para muelles Ø 2,9 x 16,5 x 51 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-288X-06 Acero para muelles Ø 2,9 x 16,5 x 51 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-288X-06 Acero para muelles Ø 2,9 x 16,5 x 51 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-288X-06

Formulario de consulta Resorte de compresión D-288X-06 Acero para muelles Ø 2,9 x 16,5 x 51 mm

Formulario de consulta Resorte de compresión D-288X-06

Resortes de compresión similares para Resorte de compresión D-288X-06 Acero para muelles Ø 2,9 x 16,5 x 51 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
D-288X-06	EN 10270-1	2,9	19,4	51	542,897	29	22	6,5	24,677	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288X-06	1.4310	2,9	19,4	51	467,351	28,95	22,05	6,5	21,195	92,9 \| 100,0 \| 92,9 \| 85,9

Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
D-207JR	22	50,7	1,088	EN 10270-1	39,526	14,39	36,31	39,4 \| 79,8 \| 33,9 \| 4,4
D-207J-71	20	55	1,481	EN 10270-1	60,78	13,96	41,04	39,6 \| 80,5 \| 32,4 \| 6,0
D-206D-02	17,4	53,9	1,737	EN 10270-1	71,437	12,78	41,12	39,3 \| 77,5 \| 33,3 \| 7,0
D-207J-04	16,5	52,5	1,798	EN 10270-1	60,338	18,94	33,56	41,2 \| 78,0 \| 38,3 \| 7,3
D-212C	19,8	44	2,014	EN 10270-1	59,224	14,59	29,41	43,6 \| 79,8 \| 42,9 \| 8,2
D-208	21,6	48	2,384	EN 10270-1	83,218	13,1	34,9	42,8 \| 79,7 \| 39,2 \| 9,7
D-247D-06	20	50	2,541	EN 10270-1	48,599	30,87	19,13	48,7 \| 88,0 \| 48,0 \| 10,3
D-232L-01	20	56	2,729	EN 10270-1	102,987	18,26	37,74	44,4 \| 83,4 \| 38,6 \| 11,1
D-214	17,6	51,1	2,964	EN 10270-1	104,172	15,95	35,15	44,9 \| 81,9 \| 40,9 \| 12,0
D-232L	20	51,5	3,225	EN 10270-1	114,475	16,01	35,49	46,9 \| 86,0 \| 41,5 \| 13,1
D-247D-05	20	43,5	4,658	EN 10270-1	115,719	18,66	24,84	52,5 \| 83,8 \| 54,9 \| 18,9
D-249A	18	56	4,682	EN 10270-1	148,262	24,33	31,67	50,5 \| 84,3 \| 48,4 \| 19,0
D-263M-01	19	57	5,921	EN 10270-1	179,971	26,61	30,39	54,8 \| 87,8 \| 52,8 \| 24,0
D-283A-10	16,5	52	19,337	EN 10270-1	417,286	30,42	21,58	85,2 \| 89,8 \| 87,5 \| 78,4
D-288X-06	19,4	51	24,677	EN 10270-1	542,897	29	22	100,0 \| 100,0 \| 100,0 \| 100,0
D-288X-05	19,4	44	26,734	EN 10270-1	486,954	25,78	18,22	91,3 \| 95,4 \| 86,3 \| 92,3
D-310A	19,2	54	27,453	EN 10270-1	357,433	40,98	13,02	82,4 \| 94,7 \| 62,5 \| 89,9
D-288ZD	17,5	50	30,075	EN 10270-1	401,618	36,65	13,35	81,4 \| 95,0 \| 67,3 \| 82,0
D-311	19,2	59	30,682	EN 10270-1	664,58	37,34	21,66	87,5 \| 92,0 \| 90,1 \| 80,4
D-288Z-62	17	49,8	35,379	EN 10270-1	527,753	34,88	14,92	82,1 \| 94,0 \| 82,5 \| 69,8
D-313A-06	19,5	51	35,521	EN 10270-1	511,708	36,59	14,41	81,7 \| 95,8 \| 79,9 \| 69,5
D-313A-05	19,5	44	42,099	EN 10270-1	509,076	31,91	12,09	74,7 \| 91,2 \| 74,4 \| 58,6
D-339A-01	21,5	50	74,865	EN 10270-1	947,308	37,35	12,65	59,1 \| 86,9 \| 57,4 \| 33,0
D-339E-03	18	53	111,816	EN 10270-1	779,946	46,02	6,98	53,3 \| 87,2 \| 50,7 \| 22,1
D-339T-10	22	50	141,723	EN 10270-1	1729,023	37,8	12,2	48,1 \| 83,6 \| 43,4 \| 17,4

Número de resortes metálicos similares: 24

Número de arancel aduanero: 73202081; Resorte de compresión D-288X-06

País de origen: DE, German; Resorte de compresión D-288X-06
