Resorte de compresión D-288X-20 Acero para muelles Ø 3 x 45 x 88 mm

Precios progresivos - Resorte de compresión D-288X-20

Cantidad	Precio unidad [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Resorte de compresión Comprar

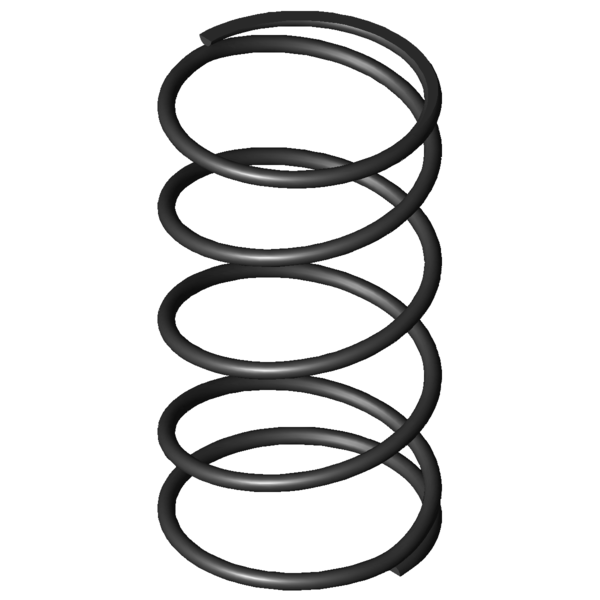

Imagen del producto Resorte de compresión D-288X-20

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-288X-20

Símbolo	Valor	Unidad	Descripción
Tipo de material	EN 10270-1	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	3	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	45	mm	Diámetro medio de la espira
De	48	mm	Diámetro exterior de la espira
Dd	40,8	mm	Diámetro máximo árbol
Dh	50,4	mm	Diámetro mínimo del casquillo
L0	88	mm	Longitud del muelle no comprimido
Lk		mm	Longitud de la deformación
Fn	173,107	N	Fuerza máxima con carga estática
Ln	21,09	mm	Longitud permitida con carga estática
sn	66,91	mm	Recorrido máximo del muelle con carga estática
Fndyn	167,166	N	Fuerza máxima con carga dinámica
Lndyn	23,39	mm	Longitud permitida con carga dinámica
shdyn	33,52	mm	Recorrido máximo del muelle con carga dinámica
S	24,286	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	3,5	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	2,587	N/mm	Índice de rigidez
Gew	43,4448	g	Peso del artículo
Fntol	13,51	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	13,42	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,9	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	4,22	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	M	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-288X-20 Acero para muelles Ø 3 x 45 x 88 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-288X-20 Acero para muelles Ø 3 x 45 x 88 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-288X-20 Acero para muelles Ø 3 x 45 x 88 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-288X-20 Acero para muelles Ø 3 x 45 x 88 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-288X-20

Formulario de consulta Resorte de compresión D-288X-20 Acero para muelles Ø 3 x 45 x 88 mm

Formulario de consulta Resorte de compresión D-288X-20

Resortes de compresión similares para Resorte de compresión D-288X-20 Acero para muelles Ø 3 x 45 x 88 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
D-288X-20	EN 10270-1	3	48	88	173,107	21,09	66,91	3,5	2,587	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288X-20	1.4310	3	48	88	148,681	21,09	66,91	3,5	2,222	92,9 \| 100,0 \| 92,9 \| 85,9

Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
D-263V-19	46	87	1,381	EN 10270-1	94,484	18,6	68,4	74,1 \| 92,7 \| 76,2 \| 53,4
D-263E	38	86,6	1,486	EN 10270-1	105,023	15,93	70,67	72,9 \| 83,6 \| 77,7 \| 57,4
D-288X-21	48	103	1,646	EN 10270-1	120,655	29,72	73,28	79,8 \| 95,1 \| 80,5 \| 63,6
D-288Y	41	92	1,671	EN 10270-1	83,216	42,2	49,8	73,2 \| 93,7 \| 61,3 \| 64,6
D-263W	42	91,7	1,845	EN 10270-1	136,149	17,9	73,8	81,6 \| 88,9 \| 84,7 \| 71,3
D-288G	48	104	1,937	EN 10270-1	162,332	20,21	83,79	84,8 \| 92,6 \| 86,8 \| 74,9
D-288X-20	48	88	2,587	EN 10270-1	173,107	21,09	66,91	100,0 \| 100,0 \| 100,0 \| 100,0
D-289C-01	48	76	3,394	EN 10270-1	183,255	22,01	53,99	85,7 \| 93,4 \| 87,6 \| 76,2
D-288Z-12	37	87,1	3,817	EN 10270-1	228,162	27,33	59,77	80,8 \| 92,0 \| 82,6 \| 67,8
D-289D	43,2	82	4,769	EN 10270-1	289,258	21,35	60,66	73,9 \| 92,3 \| 75,3 \| 54,3
D-313E-10	48	80	4,887	EN 10270-1	262,323	26,33	53,67	72,5 \| 91,4 \| 73,1 \| 52,9
D-318C	49	103	5,204	EN 10270-1	346,684	36,38	66,62	70,2 \| 86,1 \| 74,7 \| 49,7
D-313W	54	90	5,961	EN 10270-1	377,452	26,68	63,32	67,0 \| 87,2 \| 70,2 \| 43,4
D-313G	40	92,8	6,451	EN 10270-1	392,101	32,02	60,78	64,9 \| 87,2 \| 67,5 \| 40,1
D-349A-10	50	95	9,982	EN 10270-1	421,709	52,75	42,25	53,6 \| 82,9 \| 52,1 \| 25,9
D-364R-42	54	92	10,396	EN 10270-1	240,214	68,89	23,11	52,5 \| 79,4 \| 53,3 \| 24,9
D-339K	50	74,4	12,671	EN 10270-1	578,56	28,74	45,66	50,6 \| 82,4 \| 49,1 \| 20,4
D-345	55	85	14,554	EN 10270-1	773,158	31,88	53,13	50,0 \| 81,3 \| 50,9 \| 17,8
D-351	45	95,5	18,089	EN 10270-1	951,641	42,89	52,61	48,2 \| 82,0 \| 48,4 \| 14,3
D-350A	45	80	18,089	EN 10270-1	671,268	42,89	37,11	45,5 \| 81,6 \| 40,6 \| 14,3
D-364J-22	48	92	22,079	EN 10270-1	993,5	47	45	45,8 \| 83,4 \| 42,3 \| 11,7
D-364R-82	46	102	24,27	EN 10270-1	740,242	71,5	30,5	40,8 \| 77,4 \| 34,5 \| 10,7

Número de resortes metálicos similares: 21

Número de arancel aduanero: 73202081; Resorte de compresión D-288X-20

País de origen: DE, German; Resorte de compresión D-288X-20
