Resorte de compresión D-288X-22 Acero para muelles Ø 3 x 45 x 203 mm

Precios progresivos - Resorte de compresión D-288X-22

Cantidad	Precio unidad [EUR]
1	5,6700 EUR
2	4,0000 EUR
3	3,8100 EUR
7	2,9900 EUR
17	1,5200 EUR
37	1,2000 EUR
75	1,0100 EUR
125	0,7829 EUR
175	0,7387 EUR
250	0,6198 EUR
350	0,5936 EUR
450	0,5368 EUR

Resorte de compresión Comprar

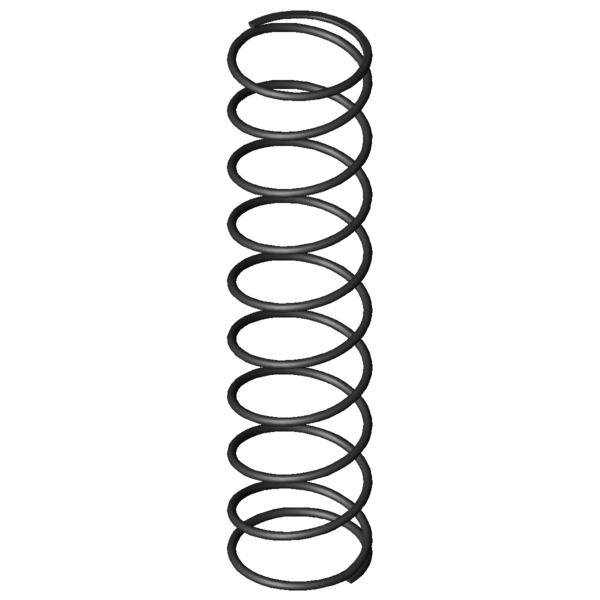

Imagen del producto Resorte de compresión D-288X-22

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-288X-22

Símbolo	Valor	Unidad	Descripción
Tipo de material	EN 10270-1	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	3	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	45	mm	Diámetro medio de la espira
De	48	mm	Diámetro exterior de la espira
Dd	40,8	mm	Diámetro máximo árbol
Dh	50,4	mm	Diámetro mínimo del casquillo
L0	203	mm	Longitud del muelle no comprimido
Lk		mm	Longitud de la deformación
Fn	170,824	N	Fuerza máxima con carga estática
Ln	42,66	mm	Longitud permitida con carga estática
sn	160,34	mm	Recorrido máximo del muelle con carga estática
Fndyn	164,875	N	Fuerza máxima con carga dinámica
Lndyn	48,24	mm	Longitud permitida con carga dinámica
shdyn	82,24	mm	Recorrido máximo del muelle con carga dinámica
S	23,529	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	8,5	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	1,065	N/mm	Índice de rigidez
Gew	82,9401	g	Peso del artículo
Fntol	11,3	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	11,21	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,9	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	8,2	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	N	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-288X-22 Acero para muelles Ø 3 x 45 x 203 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-288X-22 Acero para muelles Ø 3 x 45 x 203 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-288X-22 Acero para muelles Ø 3 x 45 x 203 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-288X-22 Acero para muelles Ø 3 x 45 x 203 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-288X-22

Formulario de consulta Resorte de compresión D-288X-22 Acero para muelles Ø 3 x 45 x 203 mm

Formulario de consulta Resorte de compresión D-288X-22

Resortes de compresión similares para Resorte de compresión D-288X-22 Acero para muelles Ø 3 x 45 x 203 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
D-288X-22	EN 10270-1	3	48	203	170,824	42,66	160,34	8,5	1,065	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288X-22	1.4310	3	48	203	146,72	42,66	160,34	8,5	0,915	92,9 \| 100,0 \| 92,9 \| 85,9

Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
D-263V-21	46	208	0,569	EN 10270-1	96,677	38,03	169,97	73,7 \| 92,3 \| 75,5 \| 53,4
D-288X-22	48	203	1,065	EN 10270-1	170,824	42,66	160,34	100,0 \| 100,0 \| 100,0 \| 100,0
D-288H	48	161	1,233	EN 10270-1	163,283	28,56	132,44	88,8 \| 90,9 \| 89,1 \| 86,4
D-289C-03	48	176	1,398	EN 10270-1	184,054	44,32	131,68	85,7 \| 93,5 \| 87,5 \| 76,2
D-313E-13	48	200	1,955	EN 10270-1	283,436	55,01	144,99	74,6 \| 94,0 \| 75,3 \| 54,5
D-291	43,2	190	1,964	EN 10270-1	289,258	42,7	147,31	74,1 \| 92,4 \| 75,5 \| 54,3
D-318E	49	243	2,12	EN 10270-1	350,539	77,65	165,35	69,5 \| 85,5 \| 72,9 \| 50,3
D-339J-04	58	210	2,182	EN 10270-1	277,7	82,75	127,25	67,1 \| 82,0 \| 70,4 \| 48,8
D-322A	44	235	2,203	EN 10270-1	296,264	100,5	134,5	67,8 \| 84,3 \| 70,8 \| 48,4
D-313E-12	48	160	2,444	EN 10270-1	279,917	45,45	114,55	65,7 \| 87,4 \| 66,2 \| 43,6
D-322	44	235	3,26	EN 10270-1	536,27	70,5	164,5	60,6 \| 84,3 \| 64,7 \| 32,7
D-318D	49	156	3,367	EN 10270-1	350,664	51,85	104,15	57,2 \| 83,3 \| 56,8 \| 31,6
D-339M	50	187	4,668	EN 10270-1	580,828	62,58	124,42	53,8 \| 84,9 \| 53,5 \| 22,8
D-364R-44	54	200	4,777	EN 10270-1	302,028	136,77	63,23	50,2 \| 80,3 \| 48,0 \| 22,3
D-353A	45	205	5,378	EN 10270-1	453,716	120,63	84,37	49,7 \| 84,3 \| 45,1 \| 19,8
D-347	55	195	5,993	EN 10270-1	790,28	63,13	131,88	50,3 \| 81,1 \| 51,9 \| 17,8
D-353	45	205	7,959	EN 10270-1	957,068	84,75	120,25	48,0 \| 84,3 \| 46,4 \| 13,4

Número de resortes metálicos similares: 16

Número de arancel aduanero: 73202081; Resorte de compresión D-288X-22

País de origen: DE, German; Resorte de compresión D-288X-22
