Resorte de compresión D-351A Acero para muelles Ø 5 x 40 x 110 mm

Precios progresivos - Resorte de compresión D-351A

Cantidad Precio unidad [EUR]
1 12,9200 EUR
2 10,2900 EUR
3 5,8600 EUR
7 3,7100 EUR
17 2,3700 EUR
37 2,0000 EUR
75 1,9100 EUR
125 1,8670 EUR
175 1,8647 EUR
250 1,8186 EUR
350 1,7923 EUR

Resorte de compresión Comprar

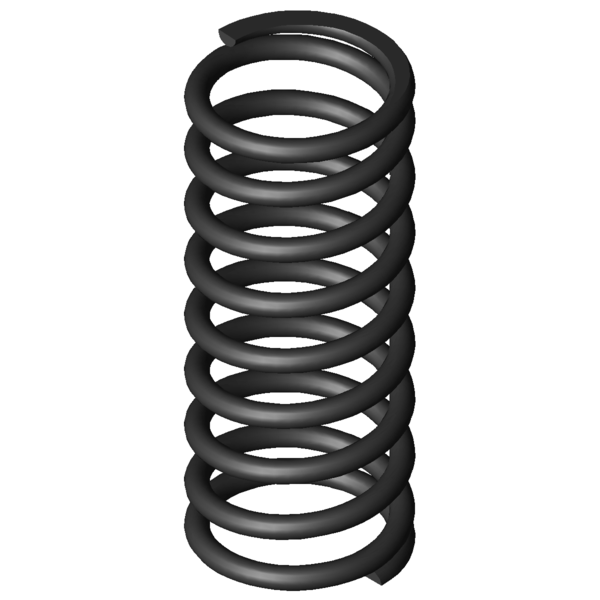

Imagen del producto Resorte de compresión D-351A
Imagen del producto Resorte de compresión D-351A
Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-351A

Símbolo Valor Unidad Descripción
Tipo de material EN 10270-1 - Tipo de material
Condición de los extremos del muelle Aplastada y esmerilada - Condición de los extremos del muelle
F1 N Fuerza del muelle precomprimido
L1 mm Longitud del muelle precomprimido
s1 mm Sección del muelle precomprimido
F2 N Fuerza del muelle comprimido
L2 mm Longitud del muelle comprimido
s2 mm Sección del muelle comprimido
d 5 mm Diámetro del hilo
Di mm Diámetro interior de la espira
D 40 mm Diámetro medio de la espira
De 45 mm Diámetro exterior de la espira
Dd 34 mm Diámetro máximo árbol
Dh 46,5 mm Diámetro mínimo del casquillo
L0 110 mm Longitud del muelle no comprimido
Lk mm Longitud de la deformación
Fn 731,563 N Fuerza máxima con carga estática
Ln 54,85 mm Longitud permitida con carga estática
sn 55,15 mm Recorrido máximo del muelle con carga estática
Fndyn 682,748 N Fuerza máxima con carga dinámica
Lndyn 58,53 mm Longitud permitida con carga dinámica
shdyn 30,27 mm Recorrido máximo del muelle con carga dinámica
S 14 mm Paso del muelle (distancia de centro espiral a centro espiral)
n 7,5 Unidades Número de espiras elásticas
nt Unidades Número total de espiras
R 13,265 N/mm Índice de rigidez
Gew 185,2865 g Peso del artículo
Fntol 43,01 N (+/-) Tolerancia fuerza máxima estática
Fndtol 42,28 N (+/-) Tolerancia fuerza máxima dinámica
Detol 0,5 mm (+/-) Tolerancia del diámetro de la espira
L0tol 2,41 mm (+/-) Tolerancia longitud del muelle no comprimido
PG AD - Grupo de precios para este artículo
F1tol N (+/-) Tolerancia fuerza del muelle precomprimido
F2tol N (+/-) Tolerancia fuerza del muelle comprimido
dibujo técnico Resorte de compresión
dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-351A Acero para muelles Ø 5 x 40 x 110 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-351A Acero para muelles Ø 5 x 40 x 110 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-351A Acero para muelles Ø 5 x 40 x 110 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-351A Acero para muelles Ø 5 x 40 x 110 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-351A

Formulario de consulta Resorte de compresión D-351A Acero para muelles Ø 5 x 40 x 110 mm

Formulario de consulta Resorte de compresión D-351A

Resortes de compresión similares para Resorte de compresión D-351A Acero para muelles Ø 5 x 40 x 110 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidades) R (N/mm) Semejanza in %: En general | geometría | Carga | Rigidez
D-351A EN 10270-1 5 45 110 731,563 54,85 55,15 7,5 13,265 100,0 | 100,0 | 100,0 | 100,0
VD-351A 1.4310 5 45 110 628,337 54,85 55,15 7,5 11,393 92,9 | 100,0 | 92,9 | 85,9
Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad
número de artículo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semejanza in %
En general | geometría | Carga | Rigidez
D-263V-19 46 87 1,381 EN 10270-1 94,484 18,6 68,4 44,3 | 75,6 | 46,8 | 10,4
D-288X-21 48 103 1,646 EN 10270-1 120,655 29,72 73,28 46,9 | 82,5 | 45,9 | 12,4
D-288Z 40 100 1,715 EN 10270-1 96,284 43,85 56,15 49,5 | 79,9 | 55,7 | 12,9
D-263W 42 91,7 1,845 EN 10270-1 136,149 17,9 73,8 45,4 | 75,6 | 46,7 | 13,9
D-288G 48 104 1,937 EN 10270-1 162,332 20,21 83,79 46,7 | 81,4 | 44,0 | 14,6
D-289C-02 48 115 2,16 EN 10270-1 181,589 30,93 84,07 57,6 | 79,9 | 61,9 | 31,0
D-290 43,2 125 3,035 EN 10270-1 288,652 29,89 95,12 51,4 | 82,7 | 48,7 | 22,9
D-313E-11 48 120 3,258 EN 10270-1 274,052 35,89 84,11 67,2 | 84,0 | 70,8 | 46,8
D-318C 49 103 5,204 EN 10270-1 346,684 36,38 66,62 64,3 | 88,5 | 65,1 | 39,2
D-320 44 105 7,409 EN 10270-1 514,932 35,5 69,5 73,9 | 91,1 | 74,9 | 55,9
D-339L 50 112 8,063 EN 10270-1 580,403 40,02 71,98 89,4 | 88,9 | 93,0 | 86,3
D-339N-05 41 115 10,107 EN 10270-1 607,933 54,85 60,15 85,3 | 92,3 | 87,4 | 76,2
D-351B 45 130 11,054 EN 10270-1 731,563 63,82 66,18 90,0 | 94,9 | 91,7 | 83,3
D-351A 45 110 13,265 EN 10270-1 731,563 54,85 55,15 100,0 | 100,0 | 100,0 | 100,0
D-351 45 95,5 18,089 EN 10270-1 951,641 42,89 52,61 85,0 | 95,6 | 86,1 | 73,3
D-364J-22 48 92 22,079 EN 10270-1 993,5 47 45 75,7 | 89,4 | 77,6 | 60,1
D-357 37 110 22,86 EN 10270-1 1157,61 59,36 50,64 76,5 | 94,1 | 77,5 | 58,0
D-364R-82 46 102 24,27 EN 10270-1 740,242 71,5 30,5 74,3 | 91,3 | 77,1 | 54,7
D-364M 38 113 28,585 EN 10270-1 1194,538 71,21 41,79 68,6 | 90,9 | 68,5 | 46,4
D-364J-10 42 102 29,494 EN 10270-1 1454,422 52,69 49,31 69,1 | 92,3 | 69,9 | 45,0
D-381A 46,3 100 29,501 EN 10270-1 745,094 74,74 25,26 68,7 | 89,2 | 72,0 | 45,0
D-364R-07 39 115 39,38 EN 10270-1 1839,045 68,3 46,7 61,8 | 89,5 | 62,2 | 33,7
D-364R-92 39 100 43,223 EN 10270-1 1278,781 70,41 29,59 57,7 | 87,0 | 55,4 | 30,7
D-364R-06 39 102 45,006 EN 10270-1 1845,233 61 41 58,3 | 88,5 | 57,0 | 29,5
D-381 46,3 90 45,592 EN 10270-1 1695,55 52,81 37,19 56,8 | 86,1 | 55,3 | 29,1
D-387 38,3 110 57,618 EN 10270-1 2098,612 73,58 36,42 53,9 | 88,2 | 50,4 | 23,0
D-389N-02 46 110 58,907 EN 10270-1 2345,594 70,18 39,82 54,7 | 89,8 | 51,7 | 22,5
D-389A-07 39 115 64,126 EN 10270-1 1883,135 85,63 29,37 50,8 | 85,6 | 46,1 | 20,7
D-389A-06 39 102 71,67 EN 10270-1 1717,915 78,03 23,97 48,7 | 84,7 | 43,0 | 18,5
Número de resortes metálicos similares: 28

Número de arancel aduanero: 73202081; Resorte de compresión D-351A

País de origen: DE, German; Resorte de compresión D-351A
