Resorte de compresión D-364R-93 Acero para muelles Ø 6 x 33 x 152 mm

Precios progresivos - Resorte de compresión D-364R-93

Cantidad	Precio unidad [EUR]
1	13,8800 EUR
2	11,0500 EUR
3	6,5900 EUR
7	4,6100 EUR
17	2,9500 EUR
37	2,4600 EUR
75	2,3800 EUR
125	2,3621 EUR
175	2,3490 EUR
250	2,3059 EUR
350	2,2597 EUR

Resorte de compresión Comprar

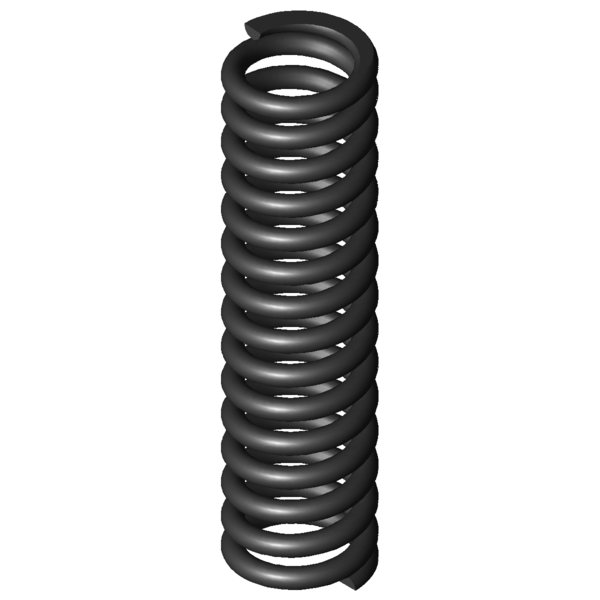

Imagen del producto Resorte de compresión D-364R-93

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-364R-93

Símbolo	Valor	Unidad	Descripción
Tipo de material	EN 10270-1	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	6	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	33	mm	Diámetro medio de la espira
De	39	mm	Diámetro exterior de la espira
Dd	25,9	mm	Diámetro máximo árbol
Dh	40,3	mm	Diámetro mínimo del casquillo
L0	152	mm	Longitud del muelle no comprimido
Lk		mm	Longitud de la deformación
Fn	1285,185	N	Fuerza máxima con carga estática
Ln	104,78	mm	Longitud permitida con carga estática
sn	47,22	mm	Recorrido máximo del muelle con carga estática
Fndyn	1124,767	N	Fuerza máxima con carga dinámica
Lndyn	110,67	mm	Longitud permitida con carga dinámica
shdyn	29,85	mm	Recorrido máximo del muelle con carga dinámica
S	10,815	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	13,5	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	27,214	N/mm	Índice de rigidez
Gew	359,1438	g	Peso del artículo
Fntol	97	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	95,5	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,5	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	2,89	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	AH	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-364R-93 Acero para muelles Ø 6 x 33 x 152 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-364R-93 Acero para muelles Ø 6 x 33 x 152 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-364R-93 Acero para muelles Ø 6 x 33 x 152 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-364R-93 Acero para muelles Ø 6 x 33 x 152 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-364R-93

Formulario de consulta Resorte de compresión D-364R-93 Acero para muelles Ø 6 x 33 x 152 mm

Formulario de consulta Resorte de compresión D-364R-93

Resortes de compresión similares para Resorte de compresión D-364R-93 Acero para muelles Ø 6 x 33 x 152 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
D-364R-93	EN 10270-1	6	39	152	1285,185	104,78	47,22	13,5	27,214	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-93	1.4310	6	39	152	1103,84	104,78	47,22	13,5	23,374	92,9 \| 100,0 \| 92,9 \| 85,9

Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
D-313H	40	155	3,735	EN 10270-1	391,897	50,06	104,94	45,6 \| 85,2 \| 37,7 \| 13,7
D-321	44	160	4,794	EN 10270-1	524,956	50,5	109,5	47,7 \| 83,4 \| 42,0 \| 17,6
D-313JA	34	145	4,872	EN 10270-1	406,784	61,51	83,49	47,6 \| 80,9 \| 44,1 \| 17,9
D-327A	36	141	5,896	EN 10270-1	403,35	72,58	68,42	51,9 \| 83,9 \| 50,2 \| 21,7
D-339N-06	41	165	6,873	EN 10270-1	608,717	76,43	88,57	54,3 \| 87,4 \| 50,3 \| 25,3
D-324	37	135	7,639	EN 10270-1	621,215	53,68	81,32	54,9 \| 83,5 \| 53,2 \| 28,1
D-358A	37	160	10,503	EN 10270-1	447,092	117,43	42,57	64,0 \| 91,1 \| 62,5 \| 38,6
D-357A	37	144	14,393	EN 10270-1	800,314	88,4	55,6	72,5 \| 91,0 \| 73,6 \| 52,9
D-358	37	160	15,545	EN 10270-1	1203,33	82,59	77,41	75,2 \| 91,1 \| 77,3 \| 57,1
D-364N	38	177	17,52	EN 10270-1	1187,161	109,24	67,76	79,0 \| 91,7 \| 81,0 \| 64,4
D-382A	46,3	152	18,574	EN 10270-1	756,02	111,3	40,7	78,0 \| 93,2 \| 72,5 \| 68,2
D-359A-06	34	147	18,648	EN 10270-1	1052,995	90,53	56,47	80,1 \| 89,1 \| 82,8 \| 68,5
D-364J-11	42	135	22,554	EN 10270-1	1443,45	71	64	85,1 \| 91,1 \| 81,4 \| 82,9
D-364R-10	39	178	25,203	EN 10270-1	1839,832	105	73	84,6 \| 94,0 \| 67,3 \| 92,6
D-364R-93	39	152	27,214	EN 10270-1	1285,185	104,78	47,22	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-09	39	152	30,004	EN 10270-1	1845,233	90,5	61,5	87,6 \| 98,9 \| 73,2 \| 90,7
D-364R-08	39	127	36,005	EN 10270-1	1843,433	75,8	51,2	83,3 \| 93,4 \| 81,0 \| 75,6
D-388	38,3	155	39,18	EN 10270-1	2065,885	102,27	52,73	80,8 \| 97,2 \| 75,9 \| 69,5
D-389A-10	39	178	40,613	EN 10270-1	2052,855	127,45	50,55	78,9 \| 91,6 \| 78,0 \| 67,0
D-389A-21	37,8	150	41,076	EN 10270-1	1964,331	102,18	47,82	81,8 \| 96,9 \| 82,1 \| 66,3
D-389N-03	46	152	41,235	EN 10270-1	2380,938	94,26	57,74	74,7 \| 90,2 \| 67,9 \| 66,0
D-389A-09	39	152	46,861	EN 10270-1	1862,91	112,25	39,75	77,1 \| 96,5 \| 76,6 \| 58,1
D-389A-08	39	127	58,019	EN 10270-1	1958,865	93,24	33,76	68,8 \| 91,0 \| 68,6 \| 46,9
D-414AD	42	168	78,642	EN 10270-1	2380,812	137,73	30,27	59,9 \| 86,1 \| 59,0 \| 34,6

Número de resortes metálicos similares: 23

Número de arancel aduanero: 73202081; Resorte de compresión D-364R-93

País de origen: DE, German; Resorte de compresión D-364R-93
