Resorte de compresión D-389AA Acero para muelles Ø 6,5 x 23,5 x 150 mm

Precios progresivos - Resorte de compresión D-389AA

Cantidad	Precio unidad [EUR]
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	2,7100 EUR
37	2,3100 EUR
75	2,2200 EUR
125	2,1813 EUR
175	2,1735 EUR
250	2,1481 EUR
350	2,0967 EUR

Resorte de compresión Comprar

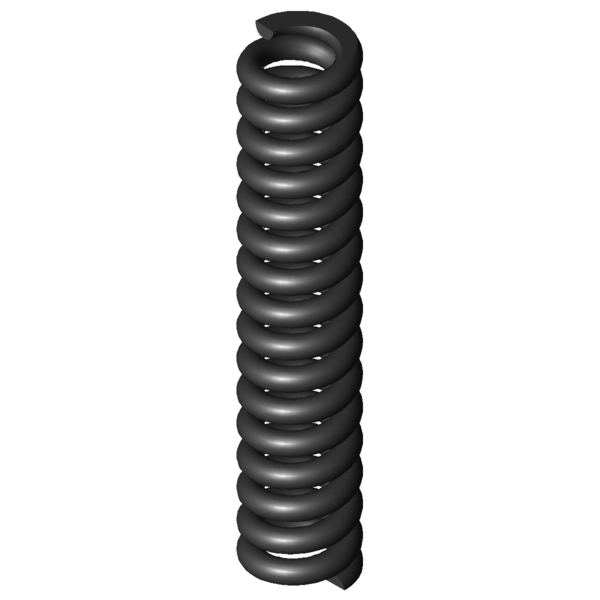

Imagen del producto Resorte de compresión D-389AA

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-389AA

Símbolo	Valor	Unidad	Descripción
Tipo de material	EN 10270-1	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	6,5	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	23,5	mm	Diámetro medio de la espira
De	30	mm	Diámetro exterior de la espira
Dd	16,4	mm	Diámetro máximo árbol
Dh	31,2	mm	Diámetro mínimo del casquillo
L0	150	mm	Longitud del muelle no comprimido
Lk	99	mm	Longitud de la deformación
Fn	3041,893	N	Fuerza máxima con carga estática
Ln	118,52	mm	Longitud permitida con carga estática
sn	31,48	mm	Recorrido máximo del muelle con carga estática
Fndyn	2449,782	N	Fuerza máxima con carga dinámica
Lndyn	124,65	mm	Longitud permitida con carga dinámica
shdyn	9,98	mm	Recorrido máximo del muelle con carga dinámica
S	9,897	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	14,5	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	96,638	N/mm	Índice de rigidez
Gew	319,5205	g	Peso del artículo
Fntol	290,8	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	249,7	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	0,9	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	7,5	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	AG	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-389AA Acero para muelles Ø 6,5 x 23,5 x 150 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-389AA Acero para muelles Ø 6,5 x 23,5 x 150 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-389AA Acero para muelles Ø 6,5 x 23,5 x 150 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-389AA Acero para muelles Ø 6,5 x 23,5 x 150 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-389AA

Formulario de consulta Resorte de compresión D-389AA Acero para muelles Ø 6,5 x 23,5 x 150 mm

Formulario de consulta Resorte de compresión D-389AA

Resortes de compresión similares para Resorte de compresión D-389AA Acero para muelles Ø 6,5 x 23,5 x 150 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
D-389AA	EN 10270-1	6,5	30	150	3041,893	118,52	31,48	14,5	96,638	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389AA	1.4310	6,5	30	150	2612,669	118,52	31,48	14,5	83,002	92,9 \| 100,0 \| 92,9 \| 85,9

Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
D-313JA	34	145	4,872	EN 10270-1	406,784	61,51	83,49	36,9 \| 80,1 \| 25,5 \| 5,0
D-302	28,2	135	5,469	EN 10270-1	442,679	54,06	80,94	39,2 \| 78,0 \| 31,4 \| 8,4
D-333A	29	130	9,022	EN 10270-1	327,184	93,74	36,26	51,3 \| 84,5 \| 55,6 \| 13,8
D-329B-05	30	125	12,365	EN 10270-1	756,24	63,84	61,16	50,3 \| 86,8 \| 45,2 \| 18,9
D-339R	32	154	12,959	EN 10270-1	834,173	89,63	64,37	46,1 \| 86,8 \| 38,2 \| 13,4
D-333	29	130	13,353	EN 10270-1	855,528	65,93	64,07	50,3 \| 84,5 \| 46,1 \| 20,4
D-339A	24	150	14,489	EN 10270-1	574,122	110,38	39,63	48,2 \| 80,5 \| 49,2 \| 15,0
D-339	24	150	17,622	EN 10270-1	1018,97	92,18	57,83	47,6 \| 80,5 \| 44,0 \| 18,2
D-364A	30	180	18,111	EN 10270-1	761,233	137,97	42,03	83,1 \| 89,4 \| 63,1 \| 96,7
D-359A-06	34	147	18,648	EN 10270-1	1052,995	90,53	56,47	50,7 \| 87,7 \| 45,2 \| 19,3
D-364	30	180	22,027	EN 10270-1	1426,938	115,22	64,78	86,1 \| 89,4 \| 89,4 \| 79,5
D-363A	30	160	24,697	EN 10270-1	1386,889	103,84	56,16	55,5 \| 90,2 \| 50,8 \| 25,6
D-363	30	125	32,6	EN 10270-1	1431,344	81,09	43,91	71,2 \| 92,4 \| 71,2 \| 49,9
D-364R	28	136	52,801	EN 10270-1	1535,703	106,92	29,08	82,0 \| 90,4 \| 74,8 \| 80,9
D-389AA	30	150	96,638	EN 10270-1	3041,893	118,52	31,48	100,0 \| 100,0 \| 100,0 \| 100,0

Número de resortes metálicos similares: 14

Número de arancel aduanero: 73202081; Resorte de compresión D-389AA

País de origen: DE, German; Resorte de compresión D-389AA
