Resorte de compresión D-389E Acero para muelles Ø 7 x 113 x 908 mm

Precios progresivos - Resorte de compresión D-389E

Cantidad	Precio unidad [EUR]
1	44,4600 EUR
2	35,8800 EUR
3	35,4200 EUR
7	32,5900 EUR
17	30,2500 EUR
37	27,4500 EUR
75	26,9000 EUR
125	26,8590 EUR
175	26,7340 EUR
250	26,6504 EUR
350	26,2023 EUR

Resorte de compresión Comprar

Imagen del producto Resorte de compresión D-389E

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-389E

Símbolo	Valor	Unidad	Descripción
Tipo de material	EN 10270-1	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	7	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	113	mm	Diámetro medio de la espira
De	120	mm	Diámetro exterior de la espira
Dd	103	mm	Diámetro máximo árbol
Dh	126	mm	Diámetro mínimo del casquillo
L0	908	mm	Longitud del muelle no comprimido
Lk	732,5	mm	Longitud de la deformación
Fn	800,839	N	Fuerza máxima con carga estática
Ln	175,76	mm	Longitud permitida con carga estática
sn	732,24	mm	Recorrido máximo del muelle con carga estática
Fndyn	771,716	N	Fuerza máxima con carga dinámica
Lndyn	202,39	mm	Longitud permitida con carga dinámica
shdyn	324,09	mm	Recorrido máximo del muelle con carga dinámica
S	58,129	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	15,5	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	1,094	N/mm	Índice de rigidez
Gew	1889,8737	g	Peso del artículo
Fntol	45,1	N	(+/-) Tolerancia fuerza máxima estática
Fndtol	44,7	N	(+/-) Tolerancia fuerza máxima dinámica
Detol	2,2	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	30,32	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	BF	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-389E Acero para muelles Ø 7 x 113 x 908 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-389E Acero para muelles Ø 7 x 113 x 908 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-389E Acero para muelles Ø 7 x 113 x 908 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-389E Acero para muelles Ø 7 x 113 x 908 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-389E

Formulario de consulta Resorte de compresión D-389E Acero para muelles Ø 7 x 113 x 908 mm

Formulario de consulta Resorte de compresión D-389E

Resortes de compresión similares para Resorte de compresión D-389E Acero para muelles Ø 7 x 113 x 908 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
D-389E	EN 10270-1	7	120	908	800,839	175,76	732,24	15,5	1,094	77,5 \| 80,6 \| 75,3 \| 76,7
VD-389E	1.4310	7	120	908	687,838	175,76	732,24	15,5	0,939	92,9 \| 100,0 \| 92,9 \| 85,9

Número de resortes metálicos similares: 2

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
D-364R-53	115	725	0,755	EN 10270-1	440,884	141,2	583,8	89,5 \| 89,8 \| 88,8 \| 90,0
D-339Z	85	691	0,802	EN 10270-1	454,103	125,01	565,99	91,5 \| 90,3 \| 88,7 \| 95,6
D-364E	95	763	0,839	EN 10270-1	523,787	138,64	624,36	100,0 \| 100,0 \| 100,0 \| 100,0
D-364V	105	798	1,077	EN 10270-1	691,36	155,97	642,03	85,2 \| 91,1 \| 86,5 \| 77,9
D-389E	120	908	1,094	EN 10270-1	800,839	175,76	732,24	77,5 \| 80,6 \| 75,3 \| 76,7
D-364R-52	115	465	1,199	EN 10270-1	445,771	93,35	371,65	74,0 \| 77,6 \| 53,2 \| 91,2
D-369A	86,3	720	1,393	EN 10270-1	720,488	202,81	517,19	76,3 \| 90,8 \| 77,8 \| 60,2
D-414D	150	1060	1,538	EN 10270-1	1287,873	222,81	837,19	75,7 \| 81,1 \| 74,8 \| 71,1
D-369	86,3	720	1,694	EN 10270-1	933,562	169	551	70,8 \| 90,8 \| 72,2 \| 49,5
D-389D	120	562	1,784	EN 10270-1	800,955	113,14	448,86	64,3 \| 77,1 \| 68,6 \| 47,0
D-389E-16	105	500	2,079	EN 10270-1	756,827	135,98	364,02	60,8 \| 78,2 \| 63,8 \| 40,4
D-394	108	835	2,256	EN 10270-1	1401,863	213,49	621,51	62,8 \| 82,7 \| 68,5 \| 37,2
D-414C	150	658	2,51	EN 10270-1	1291,274	143,53	514,47	62,2 \| 76,7 \| 66,1 \| 43,6
D-419	135	1015	2,819	EN 10270-1	2109,352	266,86	748,14	63,2 \| 82,8 \| 67,9 \| 38,8
D-468	150	1100	3,002	EN 10270-1	2417,9	294,59	805,41	57,9 \| 75,4 \| 62,0 \| 36,4
D-393A	108	630	3,091	EN 10270-1	1452,405	160,11	469,89	54,2 \| 79,8 \| 55,7 \| 27,1
D-414D-16	135	515	3,182	EN 10270-1	1162,387	149,73	365,27	56,1 \| 74,5 \| 59,4 \| 34,4
D-393	108	570	3,338	EN 10270-1	1403,939	149,44	420,56	51,5 \| 77,1 \| 52,3 \| 25,1
D-418	135	690	4,173	EN 10270-1	2099,766	186,8	503,2	52,6 \| 78,3 \| 53,4 \| 26,2
D-466	150	730	4,443	EN 10270-1	2327,358	206,18	523,82	50,8 \| 74,7 \| 53,0 \| 24,6

Número de resortes metálicos similares: 19

Número de arancel aduanero: 73202081; Resorte de compresión D-389E

País de origen: DE, German; Resorte de compresión D-389E

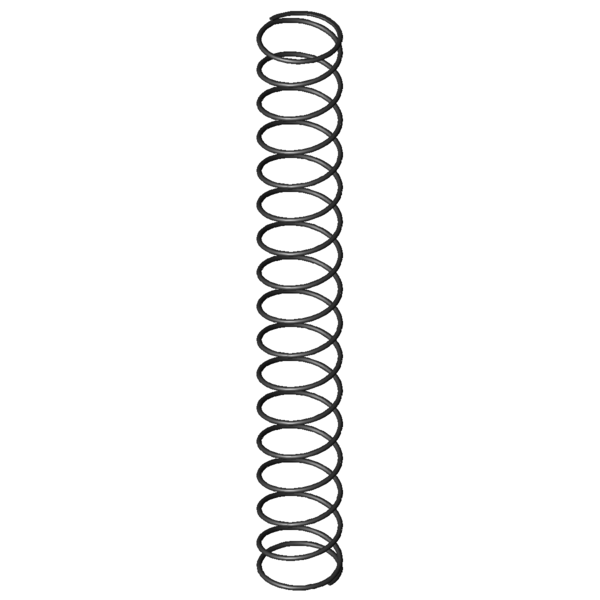

Imagen del producto - Muelles de compresión D-389E
