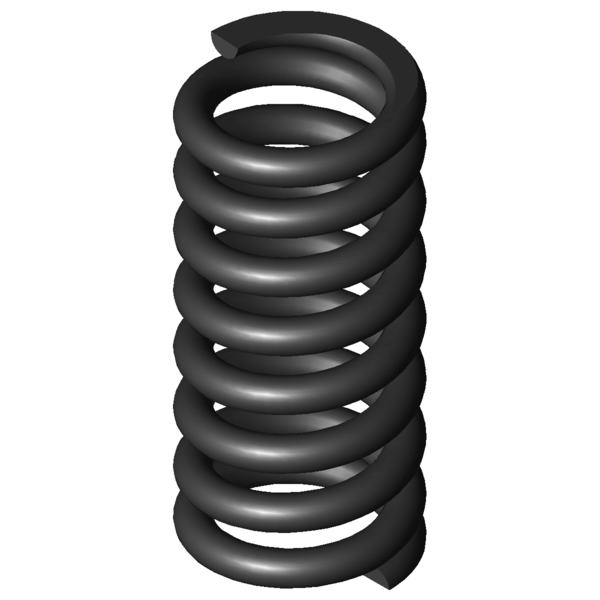

| Tipo de material |
EN 10270-1 |
- |
Tipo de material |
| Condición de los extremos del muelle |
Aplastada y esmerilada |
- |
Condición de los extremos del muelle |
| F1 |
|
N |
Fuerza del muelle precomprimido |
| L1 |
|
mm |
Longitud del muelle precomprimido |
| s1 |
|
mm |
Sección del muelle precomprimido |
| F2 |
|
N |
Fuerza del muelle comprimido |
| L2 |
|
mm |
Longitud del muelle comprimido |
| s2 |
|
mm |
Sección del muelle comprimido |
| d |
8 |
mm |
Diámetro del hilo |
| Di |
|
mm |
Diámetro interior de la espira |
| D |
42 |
mm |
Diámetro medio de la espira |
| De |
50 |
mm |
Diámetro exterior de la espira |
| Dd |
32,8 |
mm |
Diámetro máximo árbol |
| Dh |
51,5 |
mm |
Diámetro mínimo del casquillo |
| L0 |
110 |
mm |
Longitud del muelle no comprimido |
| Lk |
|
mm |
Longitud de la deformación |
| Fn |
3002,418 |
N |
Fuerza máxima con carga estática |
| Ln |
75,35 |
mm |
Longitud permitida con carga estática |
| sn |
34,65 |
mm |
Recorrido máximo del muelle con carga estática |
| Fndyn |
2683,537 |
N |
Fuerza máxima con carga dinámica |
| Lndyn |
79,03 |
mm |
Longitud permitida con carga dinámica |
| shdyn |
12,92 |
mm |
Recorrido máximo del muelle con carga dinámica |
| S |
15,692 |
mm |
Paso del muelle (distancia de centro espiral a centro espiral) |
| n |
6,5 |
Unidades |
Número de espiras elásticas |
| nt |
|
Unidades |
Número total de espiras |
| R |
86,65 |
N/mm |
Índice de rigidez |
| Gew |
445,6238 |
g |
Peso del artículo |
| Fntol |
205 |
N |
(+/-) Tolerancia fuerza máxima estática |
| Fndtol |
200 |
N |
(+/-) Tolerancia fuerza máxima dinámica |
| Detol |
0,6 |
mm |
(+/-) Tolerancia del diámetro de la espira |
| L0tol |
1,85 |
mm |
(+/-) Tolerancia longitud del muelle no comprimido |
| PG |
AM |
- |
Grupo de precios para este artículo |
| F1tol |
|
N |
(+/-) Tolerancia fuerza del muelle precomprimido |
| F2tol |
|
N |
(+/-) Tolerancia fuerza del muelle comprimido |
