Resorte de compresión D-518 Acero para muelles Ø 12 x 123 x 180 mm

Precios progresivos - Resorte de compresión D-518

Cantidad	Precio unidad [EUR]
1	44,4600 EUR
2	35,8800 EUR
3	35,4200 EUR
7	32,5900 EUR
17	30,2500 EUR
37	27,4500 EUR
75	26,9000 EUR
125	26,8590 EUR
175	26,7340 EUR
250	26,6504 EUR
350	26,2023 EUR

Resorte de compresión Comprar

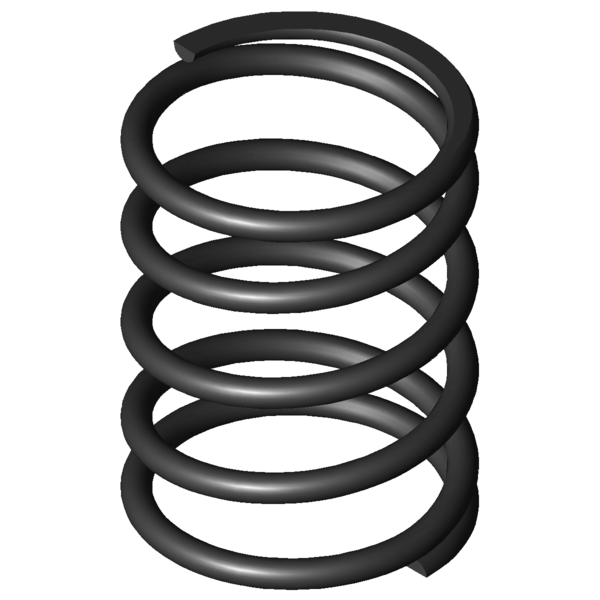

Imagen del producto Resorte de compresión D-518

Cantidad:Cantidad: Añadir al carro de la compra

Datos técnicos - Resorte de compresión D-518

Símbolo	Valor	Unidad	Descripción
Tipo de material	EN 10270-1	-	Tipo de material
Condición de los extremos del muelle	Aplastada y esmerilada	-	Condición de los extremos del muelle
F1		N	Fuerza del muelle precomprimido
L1		mm	Longitud del muelle precomprimido
s1		mm	Sección del muelle precomprimido
F2		N	Fuerza del muelle comprimido
L2		mm	Longitud del muelle comprimido
s2		mm	Sección del muelle comprimido
d	12	mm	Diámetro del hilo
Di		mm	Diámetro interior de la espira
D	123	mm	Diámetro medio de la espira
De	135	mm	Diámetro exterior de la espira
Dd		mm	Diámetro máximo árbol
Dh		mm	Diámetro mínimo del casquillo
L0	180	mm	Longitud del muelle no comprimido
Lk		mm	Longitud de la deformación
Fn	3346,642	N	Fuerza máxima con carga estática
Ln	76,82	mm	Longitud permitida con carga estática
sn	103,18	mm	Recorrido máximo del muelle con carga estática
Fndyn		N	Fuerza máxima con carga dinámica
Lndyn		mm	Longitud permitida con carga dinámica
shdyn		mm	Recorrido máximo del muelle con carga dinámica
S	48	mm	Paso del muelle (distancia de centro espiral a centro espiral)
n	3,5	Unidades	Número de espiras elásticas
nt		Unidades	Número total de espiras
R	32,435	N/mm	Índice de rigidez
Gew	1899,9864	g	Peso del artículo
Fntol	183	N	(+/-) Tolerancia fuerza máxima estática
Fndtol		N	(+/-) Tolerancia fuerza máxima dinámica
Detol	1,9	mm	(+/-) Tolerancia del diámetro de la espira
L0tol	4,1	mm	(+/-) Tolerancia longitud del muelle no comprimido
PG	BF	-	Grupo de precios para este artículo
F1tol		N	(+/-) Tolerancia fuerza del muelle precomprimido
F2tol		N	(+/-) Tolerancia fuerza del muelle comprimido

dibujo técnico Resorte de compresión

Ficha de datos Resorte de compresión D-518 Acero para muelles Ø 12 x 123 x 180 mm

Ficha de datos descargar archivo pdf

Característica de resorte de metal Resorte de compresión D-518 Acero para muelles Ø 12 x 123 x 180 mm

Característica de resorte de metal descargar archivo pdf

Datos DAO Resorte de compresión D-518 Acero para muelles Ø 12 x 123 x 180 mm

modelos CAD descargar: step, stl, iges ...

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-518 Acero para muelles Ø 12 x 123 x 180 mm

cálculo-de-la-ruta-de-fuerza Resorte de compresión D-518

Formulario de consulta Resorte de compresión D-518 Acero para muelles Ø 12 x 123 x 180 mm

Formulario de consulta Resorte de compresión D-518

Resortes de compresión similares para Resorte de compresión D-518 Acero para muelles Ø 12 x 123 x 180 mm

Se enumeran resortes de compresión similares para comparar. Estos se diferencian de los resortes actuales en términos de material, dimensiones principales y carga.

Resortes de compresión similares hechos de un material diferente.

Los siguientes resortes de compresión se diferencian de los resortes actuales sólo en su material.

número de artículo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidades)	R (N/mm)	Semejanza in %: En general \| geometría \| Carga \| Rigidez
D-518	EN 10270-1	12	135	180	3346,642	76,82	103,18	3,5	32,435	100,0 \| 100,0 \| 100,0 \| 100,0

Número de resortes metálicos similares: 1

Resortes de compresión similares con una configuración de carga diferente

Los siguientes resortes de compresión se diferencian del resorte actual en términos de capacidad de carga.

Prioridad

número de artículo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semejanza in % En general \| geometría \| Carga \| Rigidez
D-389E-22	89	190	8,066	EN 10270-1	1014,132	64,27	125,73	51,4 \| 73,0 \| 56,2 \| 24,9
D-414D-10	135	185	9,547	EN 10270-1	1175,116	61,91	123,09	59,9 \| 90,8 \| 59,5 \| 29,4
D-394B	98	185	10,407	EN 10270-1	1167,7	72,8	112,2	58,1 \| 78,9 \| 63,4 \| 32,1
D-390	108	170	11,922	EN 10270-1	1390,586	53,36	116,64	60,7 \| 80,4 \| 65,0 \| 36,8
D-414D-20	120	170	13,964	EN 10270-1	1538,242	59,84	110,16	66,3 \| 86,1 \| 69,8 \| 43,1
D-396	88	180	14,818	EN 10270-1	1615,182	71	109	64,8 \| 77,3 \| 71,5 \| 45,7
D-415	135	205	14,903	EN 10270-1	2061,019	66,7	138,3	68,1 \| 90,4 \| 68,1 \| 45,9
D-460	150	210	15,868	EN 10270-1	2164,868	73,57	136,43	69,4 \| 89,1 \| 70,2 \| 48,9
D-414F	100	200	16,127	EN 10270-1	1934,568	80,04	119,96	67,1 \| 79,7 \| 71,9 \| 49,7
D-510	165	230	16,852	EN 10270-1	2520,354	80,44	149,56	70,3 \| 86,7 \| 72,1 \| 52,0
D-472	125	250	18,305	EN 10270-1	2776,868	98,3	151,7	72,5 \| 85,4 \| 75,5 \| 56,4
D-421	110	230	18,523	EN 10270-1	2616,335	88,75	141,25	71,2 \| 81,0 \| 75,6 \| 57,1
D-470	125	160	28,764	EN 10270-1	2572,902	70,55	89,45	87,2 \| 91,0 \| 81,8 \| 88,7
D-420	110	150	29,107	EN 10270-1	2510,491	63,75	86,25	83,9 \| 82,7 \| 79,3 \| 89,7
D-518	135	180	32,435	EN 10270-1	3346,642	76,82	103,18	100,0 \| 100,0 \| 100,0 \| 100,0
D-426	90	175	36,177	EN 10270-1	3227,73	85,78	89,22	87,8 \| 82,4 \| 91,5 \| 89,7
D-482	100	200	38,469	EN 10270-1	4039,196	95	105	86,7 \| 85,2 \| 90,6 \| 84,3
D-530	110	215	40,809	EN 10270-1	4562,289	103,2	111,8	83,6 \| 88,4 \| 82,8 \| 79,5
D-429A	84	200	45,71	EN 10270-1	3739,066	118,2	81,8	78,0 \| 78,5 \| 84,4 \| 71,0
D-528	110	145	64,128	EN 10270-1	4527,31	74,4	70,6	69,7 \| 87,3 \| 71,2 \| 50,6

Número de resortes metálicos similares: 19

Número de arancel aduanero: 73202081; Resorte de compresión D-518

País de origen: DE, German; Resorte de compresión D-518
